16m跨径T梁桥露筋锈蚀桩径缩小病害处治设计图纸26张

附件详情

设计依据：公路桥涵施工技术规范JTG/T F50-近代；公路桥梁承载能力检测评定章程JTG/T J21-近代。
桥梁为16.0m跨T梁桥，桥梁中心标高98.80m，全长265.40m；桥面宽度8.5m（行车道）+2X0.25m（栏杆）=9m。桥梁上部结构为16m跨径的T梁，下部桥墩为钢筋混凝土钻孔桩以柱接盖梁桥墩，桥台采用肋式轻型桥台；桥梁原设计荷载等级为汽-20级，挂-100。
……
改造后标准：
荷载等级为汽-20级，挂-100。桥面横坡行车道1.5%，桥面宽度0.5m（防撞护栏）+8.0m（行车道）+0.5m（防撞护栏）=9m。混凝土采用C30、C35及C40防水混凝土。普通钢筋采用HPB300和HRB400。化学植筋材料采用自制锚筋及植筋胶，A类胶。
……

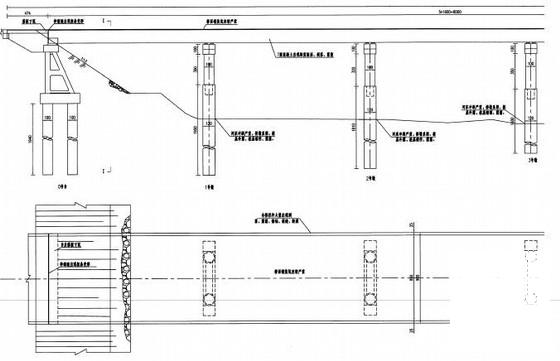

主要病害：下阅结构受损较严重，出现露筋，粗集料外露、桩径缩小等现象。墩身有锈迹，墩处河主档被冲刷了2.0m-2.5m深，桥墩系梁、桩基外露，桩基缩径、露筋。上部结构出现蜂窝麻面、混凝土剥落、露筋的现象。栏杆大量剥落、露筋、锈蚀、裂缝、断裂等现象。伸缩大量出现扭曲变形，桥面铺装有坑洼现象，台后搭板下沉。
……

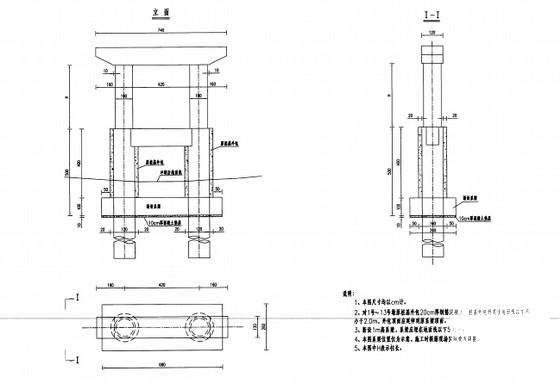

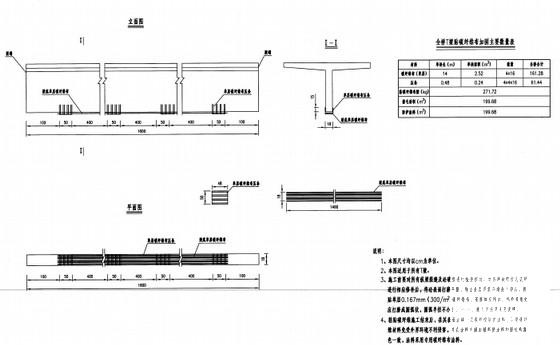

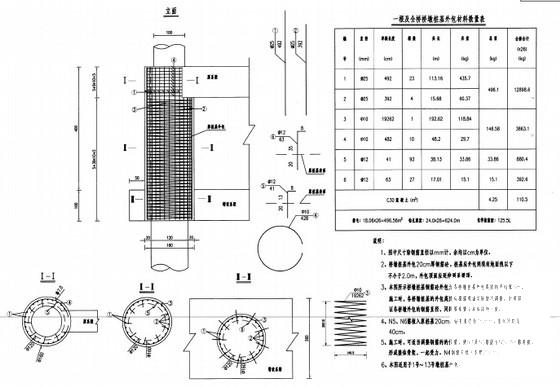

加固方案：桥面重铺，铺装为8cm-14.75cmC40防水混凝土+4cm沥青混凝土。更换全桥伸缩缝，重设桥台背墙、搭板；对桩基进行外包20cm厚钢筋混凝土，并增设系梁。对T梁贴碳纤维布加固；全桥缺损修补、防腐涂装。
……
共计26张，
