1×8m跨径钢筋砼空心板梁桥危桥整治施工图纸cad

  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:16m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥
该附件为: 1×8m跨径钢筋混凝土空心板梁桥危桥整治施工图dwg ,格式为dwg,同类工程可下载参考
一、项目概要:
  1. 该桥全长 16m,跨径组合 1×8m,桥面全宽 13.5m,横向布置为 2m(护栏 人行道) 9.5m(车行道) 2m(护栏 人行道)。该桥上部结构为钢筋混凝土空心板梁;下部结构均为圬工重力式桥台;桥面铺装为沥青混凝土。根据业主提供的相关资料可知,该桥设计荷载为汽车-15 级。
  2. 该桥目前存在的主要病害有:
    (1)5#、8#、12#梁局部存在空洞、破损露筋现象,钢筋严重锈蚀。
    (2)全桥铰缝填料缺失,部分铰缝内渗水。
    (3)0#、1#台前墙距左侧 4.7m 处均存在 1 条竖向贯通裂缝,宽5mm~1.2cm。
    (4)1#台前墙局部渗水。
    (5)1#台左侧底部基础遭水冲刷。
    (6)桥面铺装存在多条纵向、横向裂缝,裂缝宽 2mm~4mm。
    (7)两侧人行道路缘石高度过矮。
    (8)左右侧护栏高度过矮,局部存在破损露筋。
二、桥梁加固处治思路:
a:M20砂浆填补绞缝;
b:环氧砂浆修补裂缝;
c:加宽桥梁人行道,便于车辆通行;
d:拆除桥台及桥面破损防水砼铺装,重新施做桥面铺装;
e:清楚桥台植物;
f:新设人行道钢栏杆及人行道栏杆;
g:填充冲刷基础。
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

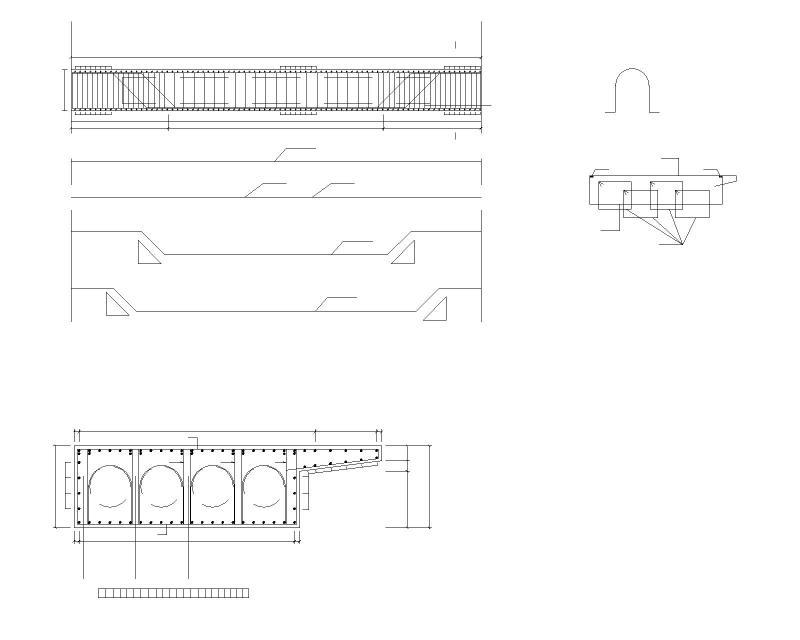

  • 空心板钢筋构造图
    空心板钢筋构造图

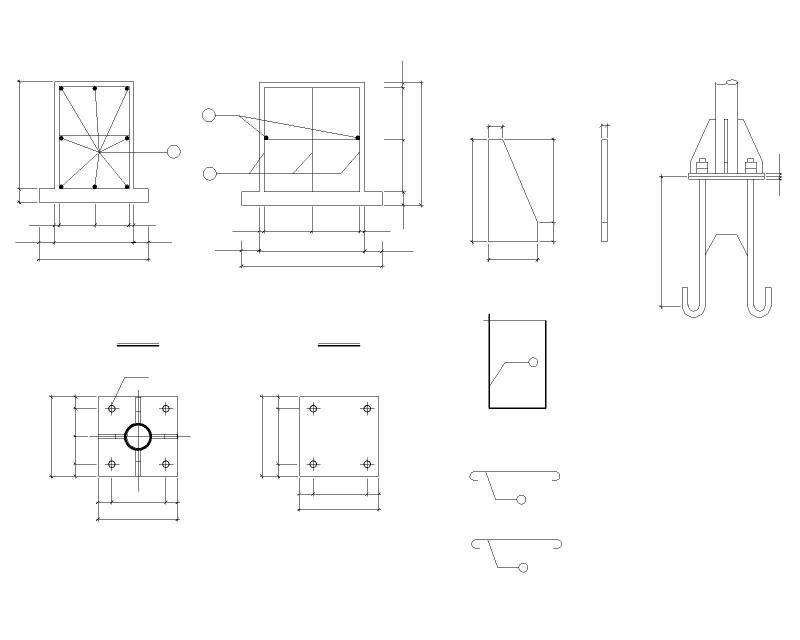

  • 标志基础布置图
    标志基础布置图

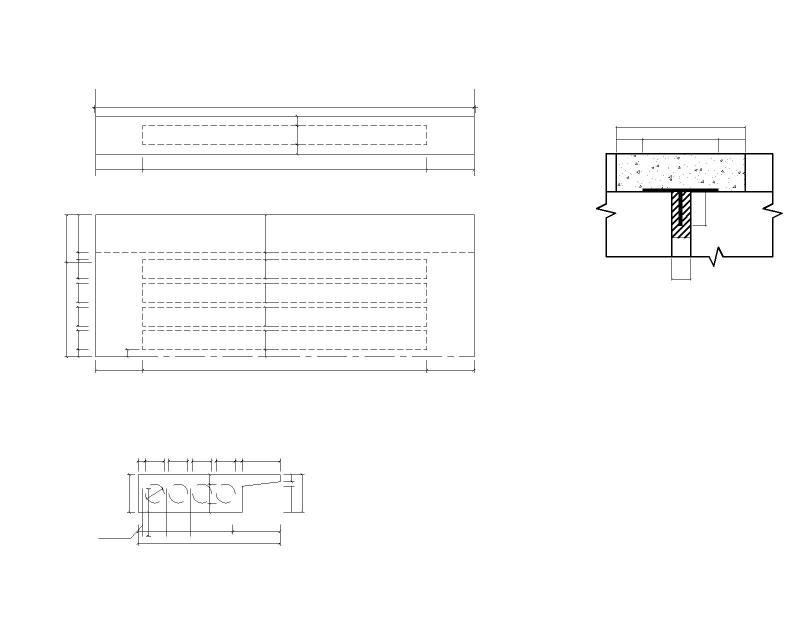

  • 空心板构造图
    空心板构造图
以上是部分截图,请下载附件后查看完整高清内容
