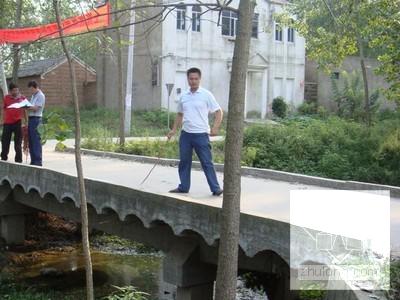

乡村公路危桥改造工程施工方案

附件详情

五、 施工工艺
(一)钻孔灌注桩施工
采用正循环潜水钻机，三翼单腰带刮刀钻头成孔人工造浆护壁和自造泥浆护壁相结合…………
(1)泥浆护壁和钻进成孔
在做好各项准备工作之后，准备必要数量的粘土(根据地质情况而定)，用制浆机制配适合浓度要求的护壁泥浆。在钻进过程中，应随时补充泥浆，调整泥浆比重。在易坍孔的砂土中应设置循环泥浆池和泥浆泵，用比重为1.15～1.3的泥浆护壁。在粘土和亚粘土中成孔时，可用水泵喷射清水使清水和孔中钻头切削下来的土颗粒混成泥浆，称自造泥浆护壁。排碴泥浆比重应控制在1.1～1.2。钻进过程中应随时测定泥浆性能，确保注入泥浆性能指标，操作时要掌握好钻进起重钢丝绳与高压管的松紧度，减少晃动，加接钻杆前，应先将钻具提离孔底，待泥浆循环2～3min后再停泵加接钻杆…………
1)、施工应注意以下几点：
a.钻进应严格监视电流表指针，电流表不得超过规定数值，同时注意要使电缆、水管与钻杆下放速度同步进行，以防造成电缆、水管被钻头绞断的危险。还要防止电缆和水管因自重而下垂孔内…………
b.钻进过程中加强检查，发现偏斜及时纠正，其桩身垂直偏差〈1/100。纠编方法为将钻头提升至开始偏斜处慢速扫孔纠正…………
c.随时注意钻机操作有无异常情况，如有摇晃、跳动或钻进困难，可能遇到硬层或一边软一边硬土层所致。此时要放慢进尺，待穿过硬层或不均匀土层后方可正常钻进…………
d.钻孔过程中应严格控制护筒内外水位差，必须使孔内水位高于地下水位2.0M，以防坍孔…………
e.应严格控制进尺速度。在松软土层中钻进，应根据泥浆补给情况控制钻进速度。在硬层或岩层中的钻进速度以钻机不跳动为准…………
2)、桩孔质量检测：
桩孔质量参数包括：孔径、孔深、钻孔垂直度和沉碴厚度…………
A、孔深：钻孔前先用水准仪测量确定护筒标高，并以此作为基点，按设计要求的孔底标高确定孔深，以钻具长度控制孔深，以测绳测量孔深，必须满足设计要求…………
B、沉碴厚度以第二次清孔后测定量为准…………
C、孔径用孔径仪测量，若出现缩径现象应进行扫孔后符合要求方可进行下道工序…………
(2)、清孔
A、第一次清孔 桩孔成孔后，应进行第一次清孔，清孔时应将钻具提离孔底0.3～0.5m，缓慢回转，将钻具提高3～5m来回串动几次，再开泵清孔，确保第一次清孔后孔内无泥块，泥浆比重达到1.10——1.20…………
B、第二次清孔 钢筋笼、导管下好后，要用导管进行第二次清孔，第二次清孔时间不少于30min，测定孔底沉渣小于10cm时，泥浆密度达到1.10左右时方可停止清孔…………
测定孔底沉渣，应用测锤测试，测绳读数一定要准确，在浇混凝土前再测一次孔底沉淀层厚，≤ 40cm时立即浇混凝土…………
