2x10米钢筋砼空心板危桥改造工程设计图纸(34页)

附件详情

  • 设计说明
  • 桥梁工程数量表
  • 桥位平面图
  • 桥梁总体布置图
  • 桥梁横断面及铰缝钢筋构造图
  • 空心板一般构造图
  • 中板钢筋构造图
  • 边板钢筋构造图
  • 支座及防震锚栓构造图
  • 桥面铺装钢筋构造图
  • 桥面连续钢筋构造图
  • 伸缩缝构造图
  • 防撞护栏钢筋构造图
  • 泄水管构造图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋构造图
  • 桥墩挡块钢筋构造图
  • 桥墩桩柱钢筋构造图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 桥台挡块钢筋构造图
  • 桥台耳背墙钢筋构造图
  • 桥台桩基钢筋构造图
  • 桥台搭板钢筋构造图
  • 桥台护坡构造图
  • 台背回填设计图
  • 桥头示警桩构造图
  • 桥梁公示牌
  • 施工便道及标志牌图
  • 接线工程路面结构图

附件详情

项目概要:
该项目为四级路,路基宽6.0 米、路面宽4.0 米,水泥混凝土路面。该桥上部结构为1X19.5 米双曲拱桥,下部结构为重力式桥台,水泥混凝土桥面铺装,桥梁全长29.5 米,全宽4.5 米。护栏毁损严重,部分已缺失;侧墙开裂严重,散失挡土能力;腹拱圈与立墙结合处开裂;基础出现明显下沉。检测为五类桥,需在原桥位拆除重建,新建桥梁上部采用2x10.0米钢筋混凝土空心板,下部结构采用桩柱式桥墩及桩基接盖梁桥台。
......
技术标准:
1、汽车荷载等级:公路—Ⅱ级。
2、设计行车速度:20 公里/小时。
3、地震烈度:桥位处地震动峰值加速度为0.05g,桥梁抗震构造措施按7 度设防。
4、设计洪水频率:1/25。
5、桥面宽度:0.4 米(护栏)+7.0 米(行车道)+0.4 米(护栏),全宽7.8 米。
6、横坡:双向坡2.0%。
7、桥面铺装:12cm 厚C40 防水混凝土。
8、护栏:桥梁两侧均采用钢筋混凝土防撞护栏。
9、泄水管:采用镀锌钢管。
10、建成后桥面标高与桥头水泥路齐平。
......
,共34页。

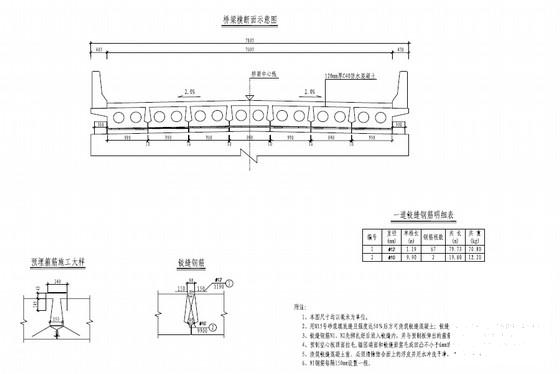

桥梁横断面及铰缝钢筋构造图

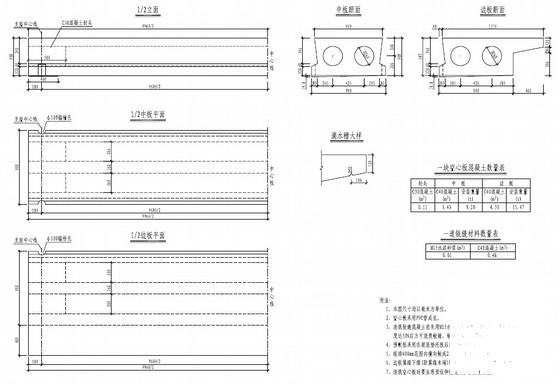

空心板一般构造图

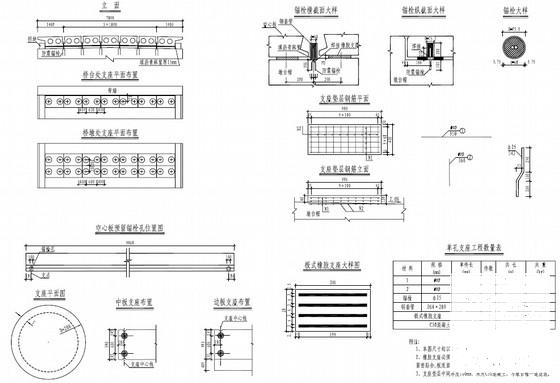

支座及防震锚栓构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2x10米钢筋砼空心板危桥改造工程设计图纸(34页) - 1
    第 1 张图
  • 2x10米钢筋砼空心板危桥改造工程设计图纸(34页) - 2
    第 2 张图
  • 2x10米钢筋砼空心板危桥改造工程设计图纸(34页) - 3
    第 3 张图

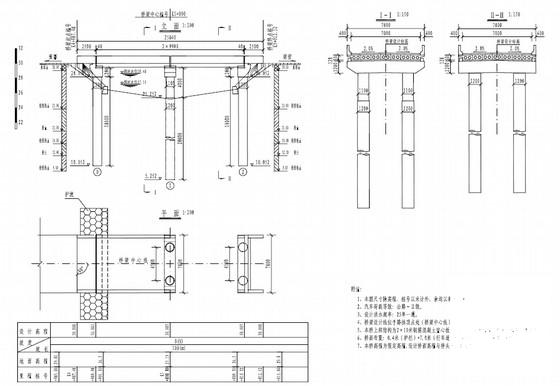

  • 2x10米钢筋砼空心板危桥改造工程设计图纸(34页) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
