装配式预应力砼空心板跨河桥施工图cad平面布置图

  • 位置:广东
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:20m
  • 行车道位置:上承式桥
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥
该附件为: 装配式预应力砼空心板跨河桥施工图.dwg 格式为DWG WORD,节点清晰,同类工程可下载参考。
一、项目概要:
  1. 根据总体设计要求,该项目共设置了两座跨河涌桥,根据水利部门要求,河道范围内不设置桥墩,采用一跨过河,不影响河道泄洪功能。两座桥梁跨径均为1×20m,采用预制空心板。
  2. 上部结构采用预制空心板,两座桥跨径均为1×20m,空心板梁高0.95米,预制板宽1.24米,边板悬臂长度38cm。板顶设10cm厚现浇层,10cm厚沥青混凝土铺装。预制空心板采用部分预应力A类构件设计。设计计算采用平面杆系结构计算软件计算,荷载横向分配系数按铰接板法计算。
  3. 桥台:采用轻型埋置台,台帽厚1.2m,宽1.7m。
  4. 桩基:桩基采用D150cm钻孔灌注桩,桩基暂按按嵌岩桩设计,桩长暂定35m,桩底进入中风化岩不小于1.5D,施工时桩底沉渣厚度不大于5cm。
二、主要技术指标:
(1)道路等级:城市支路;设计车速20km/h。
(2)荷载等级:城-B级;
(3)地震基本烈度7度设防(动峰值0.1g);
(4)横坡: 1.5%,最大纵坡8%;
(5)环境类别:Ⅰ类;
(6)桥梁结构设计基准期:100年;
(7)桥梁结构设计安全等级:一级;
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

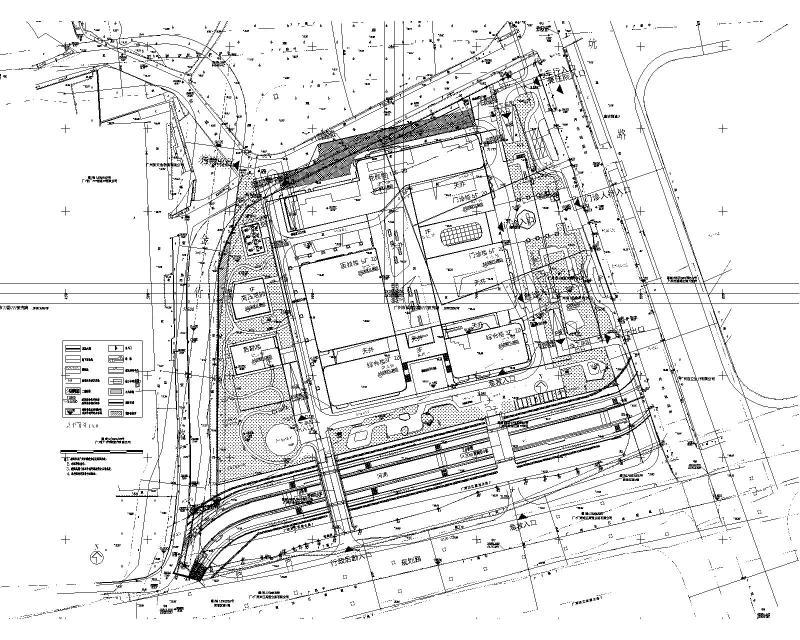

  • 工程总体布置图
    工程总体布置图
  • 桥梁平面布置图
    桥梁平面布置图

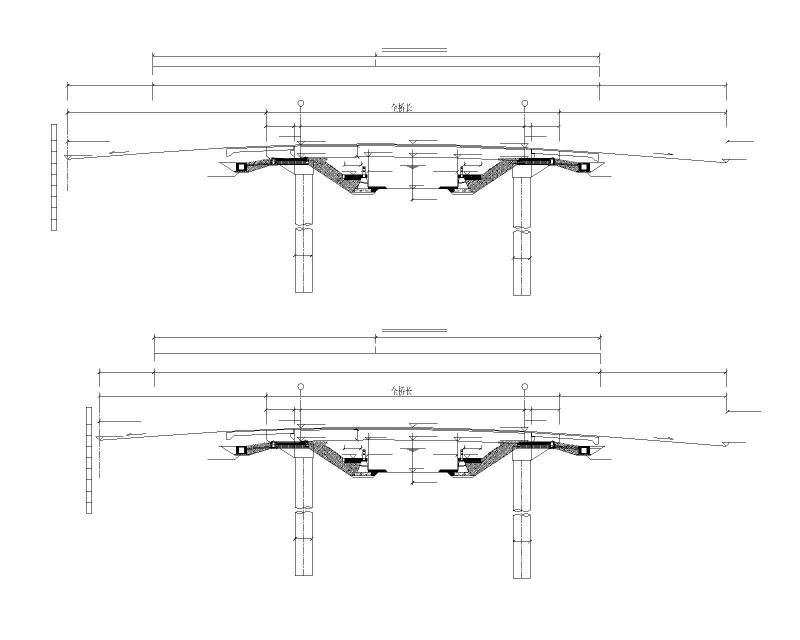

  • 桥梁立面布置图
    桥梁立面布置图

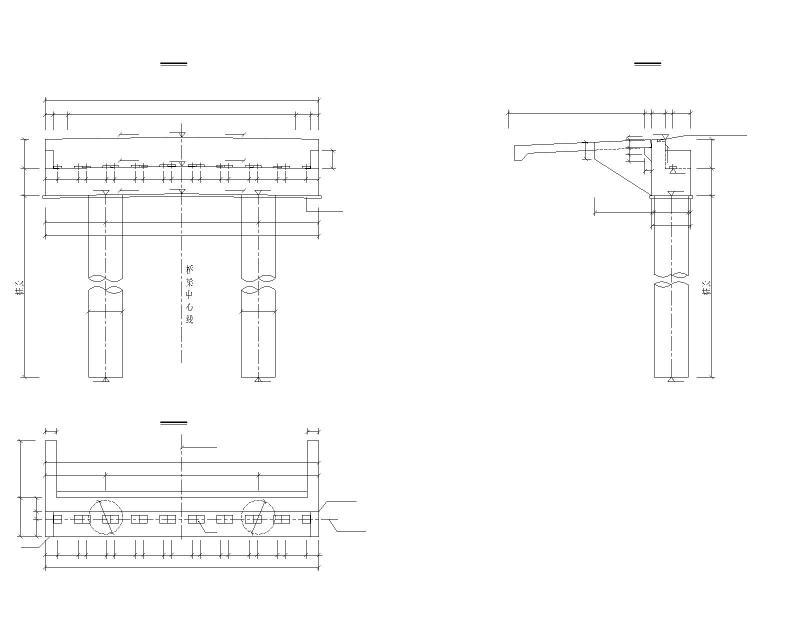

  • 桥台一般构造图
    桥台一般构造图

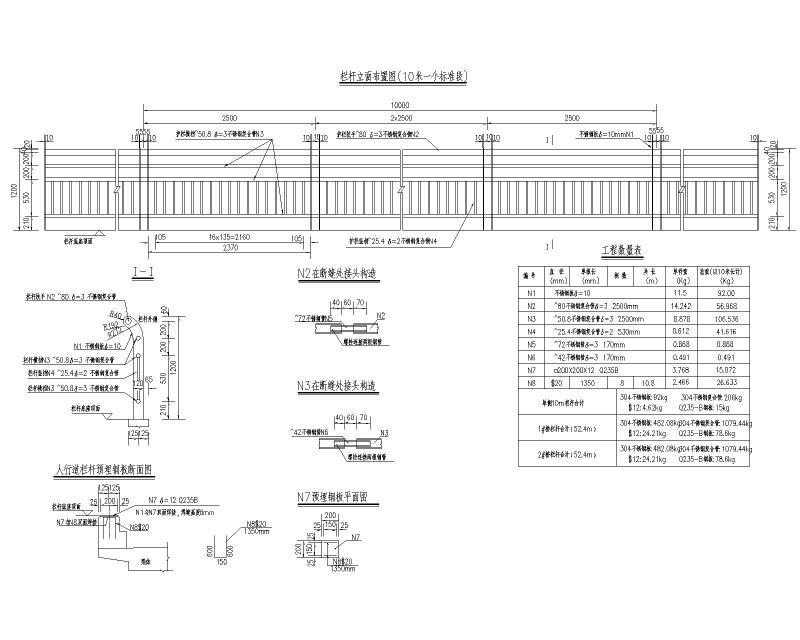

  • 人行道栏杆构造图
    人行道栏杆构造图
  • 支座及垫石设计图
    支座及垫石设计图
以上是部分截图,请下载附件后查看完整高清内容
