漂流项目空心板漫水桥施工图纸构造图及布置图

  • 位置:江西
  • 编制时间:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:21m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 设计说明
  • 上部构造总体布置图
  • 空心板边板构造图
  • 工程材料数量表
  • 桥台一般构造图
  • 钢筋混凝土安全墩结构图
  • 桥面伸缩缝构造图
  • 桥头搭板钢筋构造图
  • 桥台锥坡构造图
  • 桥面连续钢筋构造图
  • 边板普通钢筋构造图
  • 中板普通钢筋构造图
  • 板端加强钢筋构造图
  • 预应力钢束构造图
  • 封锚端钢筋构造图
  • 铰缝钢筋构造图
  • 空心板中板构造图
  • 桥台台帽、挡块及支座垫石钢筋构造图

附件详情

汽车荷载等级:公路II级。行车道数1。桥长21.04m。桥梁宽度为净4.5+2×0.25米安全墩。单幅桥梁块数3。中距1.25m,预制板长12.96m,预制板高0.7m。设计安全等级:二级。预制板最大吊装重量:边板220KN,中板171KN。桥上构为钢筋混凝土空心板,跨径为1×13米;下构为重力式桥台、扩大基础。桥梁与河流交角为90度,桥面横坡为4.0%,纵坡为1.0%。本桥按漫水桥设计,设计最高水位为1/50。
材料:水泥:应采用高品质的强度等级为62.5,52.5和42.5的硅酸盐水泥,同一座桥的板梁应采用同一品种水泥。粗骨料:应采用连续级配,碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm,以防混凝土浇筑困难或振捣不密实。混凝土:预制空心板、封锚端、铰缝、桥面现浇层和封端混凝土均采用C40;有条件时,铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土;桥面铺装采用沥青混凝土。普通钢筋采用R235和HRB335钢筋。预应力钢筋采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线。本通用图的结构体系为简支结构,按部分预应力A类构件设计。
……共计17张,

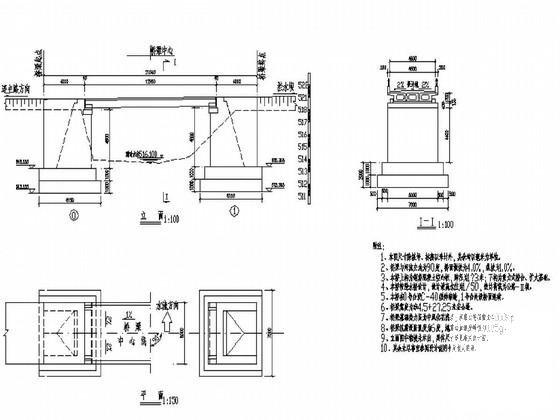

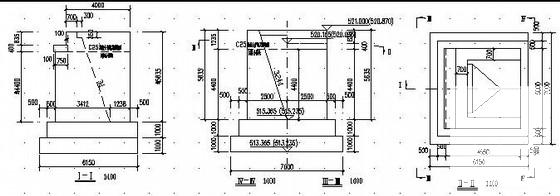

桥台一般构造图

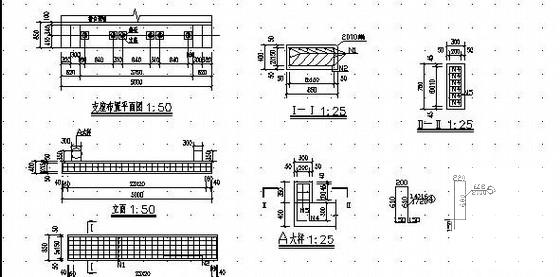

桥台台帽、挡块及支座垫石钢筋构造图

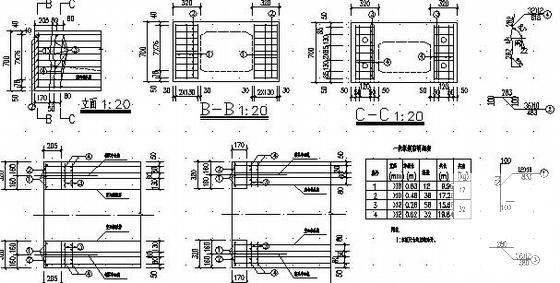

封锚端钢筋构造图

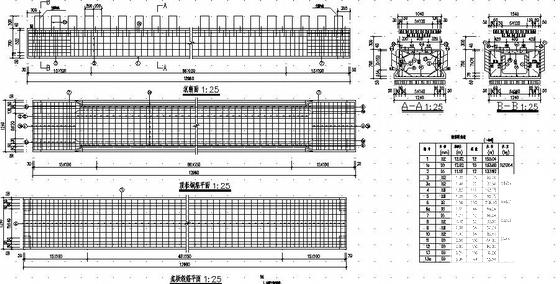

中板普通钢筋构造图

铰缝钢筋构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 漂流项目空心板桥图纸 - 1
    漂流项目空心板桥图纸 - 1
  • 漂流项目空心板桥图纸 - 2
    漂流项目空心板桥图纸 - 2
  • 漂流项目空心板桥图纸 - 3
    漂流项目空心板桥图纸 - 3
  • 漂流项目空心板桥图纸 - 4
    漂流项目空心板桥图纸 - 4
  • 漂流项目空心板桥图纸 - 5
    漂流项目空心板桥图纸 - 5
  • 漂流项目空心板桥图纸 - 6
    漂流项目空心板桥图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
