2x16m预制预应力混凝土空心板桥施工图纸35张

附件详情

设计依据：《公路桥涵施工技术规范》（JTJ/T F50-近代)；《公路桥梁抗震设计细则》（JTG/T B02-01—近代）
设计荷载：公路II级；道路等级：四级公路；设计行车速度：20km/h。设计标准：结构设计安全等级：二级；结构的重要性系数r0 =1.0；护栏防撞等级—SA级。桥面宽度：1米（人行道）+净6米（车行道）+1米（人行道）=8米。

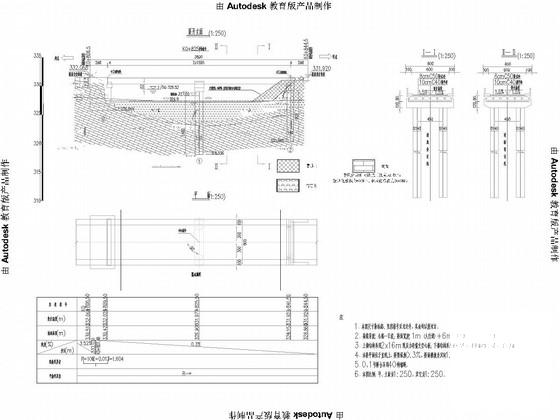

桥梁全长38m，本桥跨越河，平面位于直线上。桥梁总宽度8m（二侧各设1m人行道），桥面横坡为双向1.5%。桥梁上部结构采用 2x16m预制预应力混凝土空心板梁；下部结构桥墩位墩桩式桥墩，钻孔灌注桩（嵌岩桩）；0号桥台采用重力式桥台，扩大基础；2号桥台为了不破坏已建砼护面的护堤及重力式挡墙支护，采用为桩柱式桥台，钻孔灌注桩（嵌岩桩）。施工中应对实际地质情况进行复核，如地质情况有变化应及时通知设计单位做出适当调整。
……

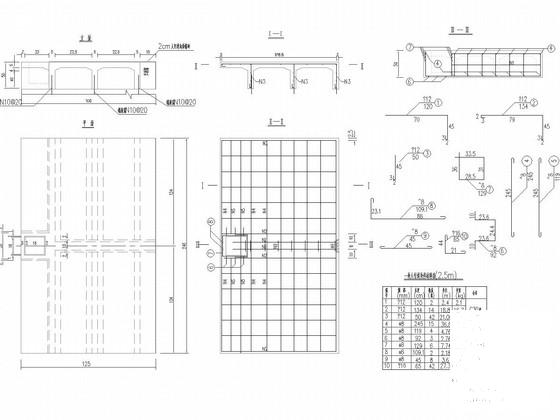

主梁采用预应力混凝土预制空心板梁，梁高采用0.8m，顶板厚12cm，底板厚12cm，横向共设6片主梁，边板翼缘宽度为0.255m。本桥桥面为双向横坡，桥面横坡通过垫石变高形成。
空心板结构体系为简支结构，按部分预应力A类构件设计。伸缩缝采用40型伸缩缝。支座采用板式橡胶支座。
……
主要材料：设计普通钢筋采用HPB300和HRB400，抗拉设计强度分别为300MPa、400MPa。主要受力钢筋采用HRB400，其它分布钢筋采用HPB300。桥台桩基钢筋直径φ≥20mm的HRB400钢筋采用带肋钢筋冷挤压连接，其余部位的钢筋直径φ≥20mm的HRB400钢筋采用等强剥肋滚轧直螺纹连接，强度等级为A级。预制空心板、封锚端、铰缝、桥面现浇层和封端混凝土均采用C40；有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土；桥面铺装采用7cm沥青混凝土+8.8-10cmC40混凝土。混凝土采用C30、C40、
……
共计35张，设计于
