13m预制钢筋混凝土空心板桥CAD施工图纸.dwg

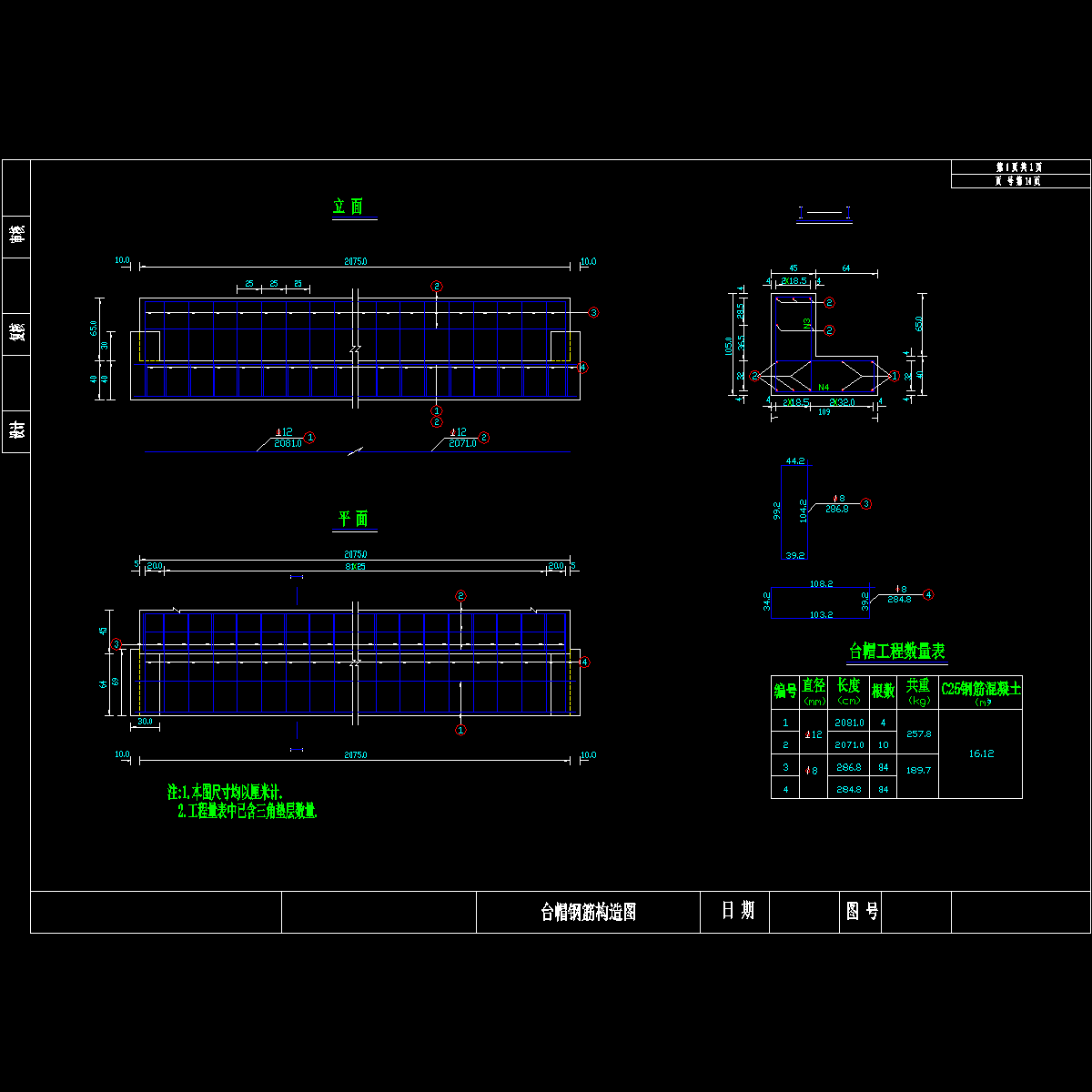

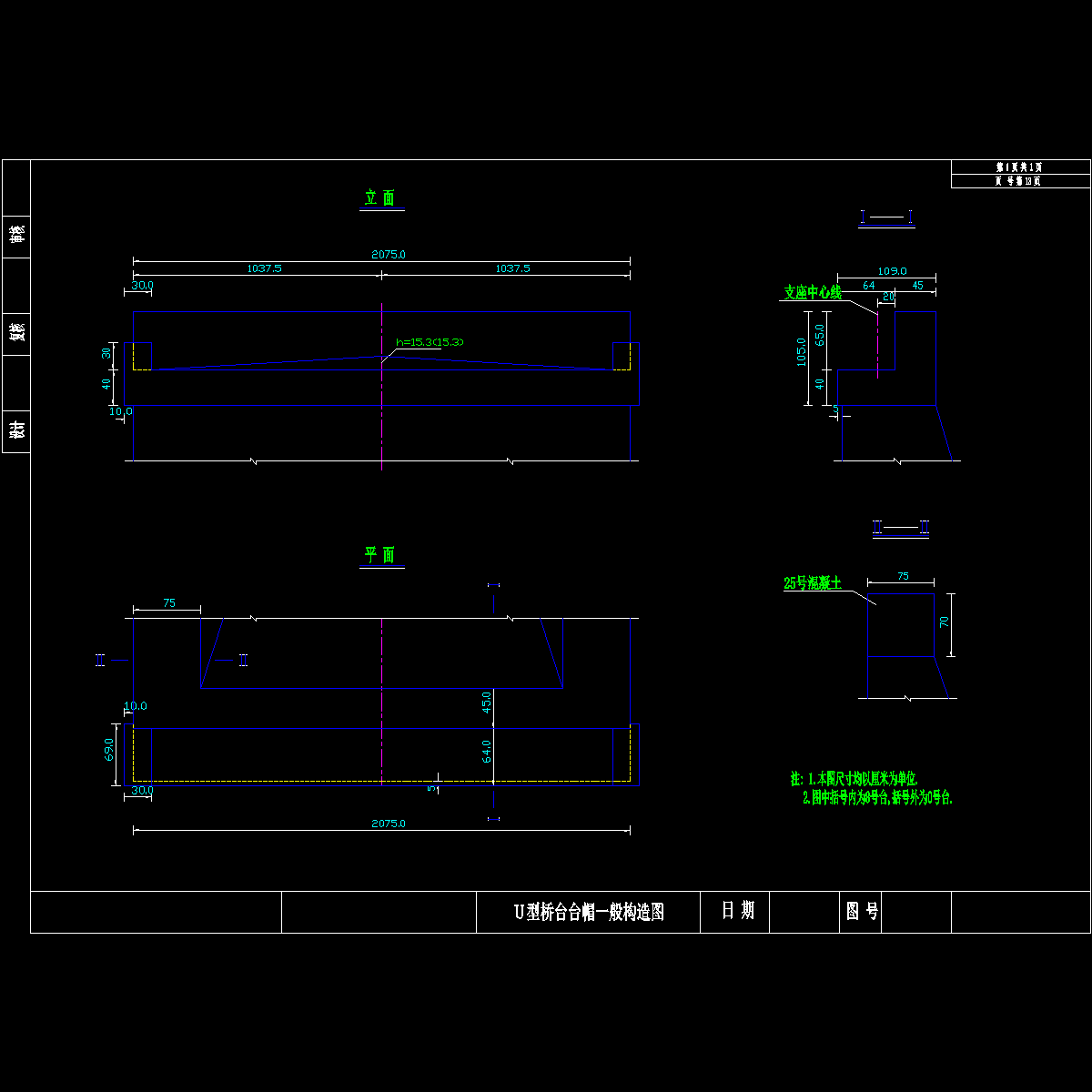

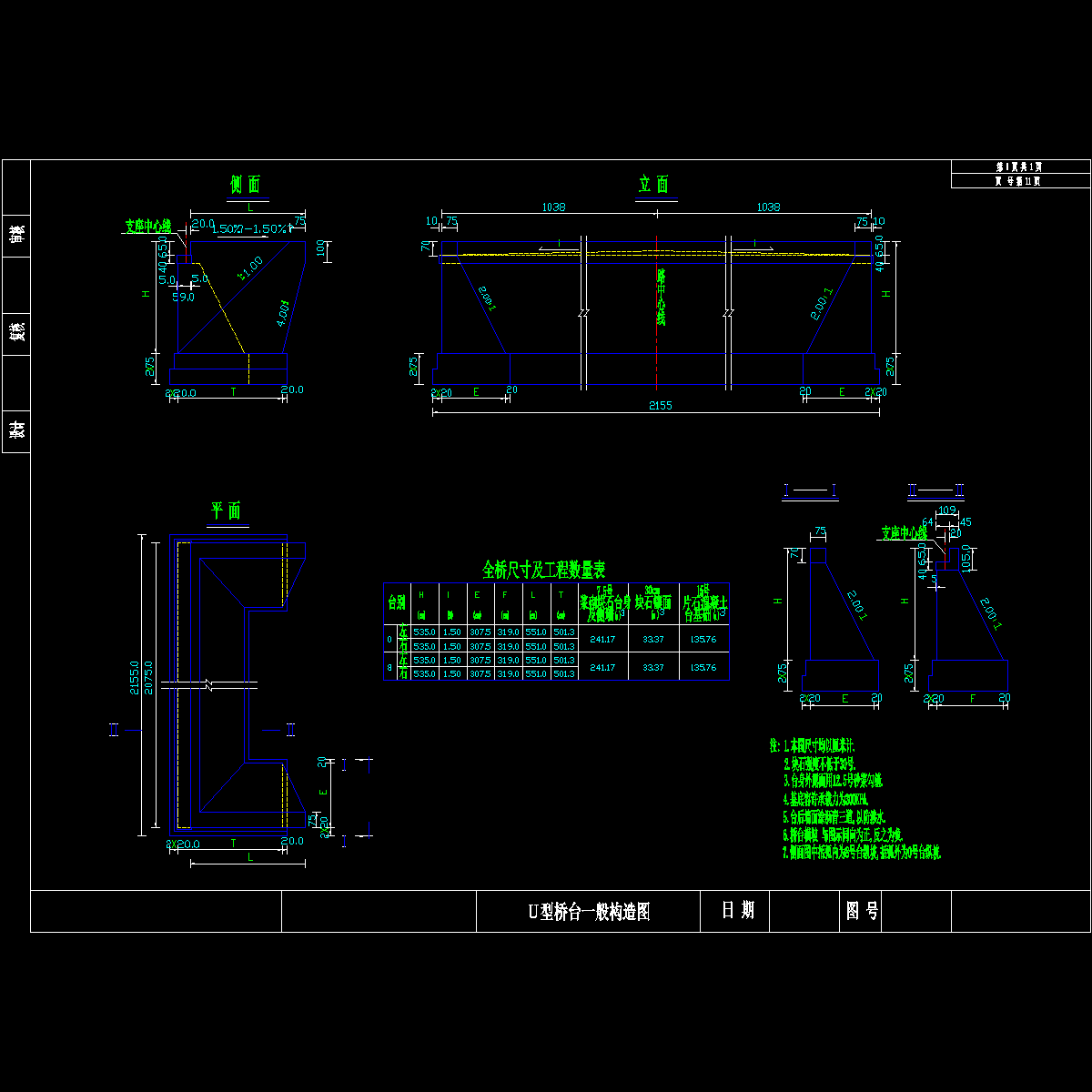

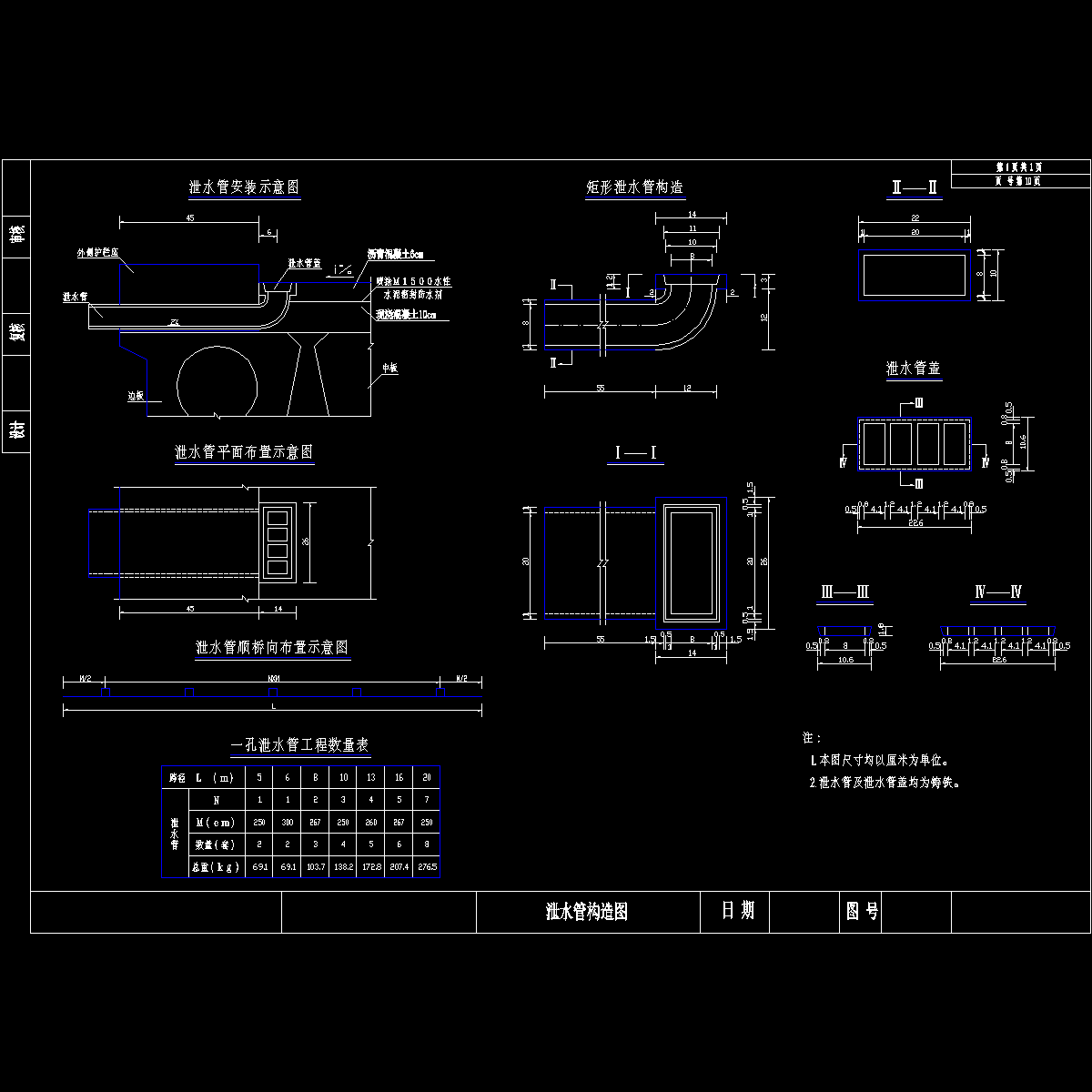

二、设计说明 　　1、项目概要 　　根据 交通局的要求，本桥上部采用13m预制钢筋混凝土空心板，下部结构采用浆砌实体式桥台、桥墩，扩大基础，斜交角度为0度。 　　2、技术标准及采用规范 　　2.1设计公路等级：三级； 　　2.2设计荷载：汽-20，挂车-100； 　　2.3桥面宽度：20.75米。 　　2.4抗震烈度：VII度设防。 　　2.5最大冻深：0.5米。 　　13m预制钢筋混凝土空心板桥施工图纸 　　1、本册目录 　　2、设计施工说明 　　3、桥型布置图 　　4、板一般构造图 　　5、中板钢筋构造图 　　6、边板钢筋构造图 　　7、桥面铺装钢筋构造图 　　8、防撞墙钢筋构造图 　　9、桥面连续钢筋构造图 　　10、泄水管构造图 　　11、Ｕ型桥台一般构造图 　　12、桥台锥坡构造图 　　13、Ｕ型桥台台帽一般构造图 　　14、台帽钢筋构造图 　　15、桥墩一般构造图 　　16、墩帽钢筋构造图 　　17、桥台台后排水布置图 　　18、桥台挡块钢筋构造图 　　19、桥台支座布置及锚栓构造图 　　20、橡胶支座平面 剖面图 　　21、TST伸缩缝构造图
