13m单跨现浇空心板梁桥施工方案（CAD图纸计算书）

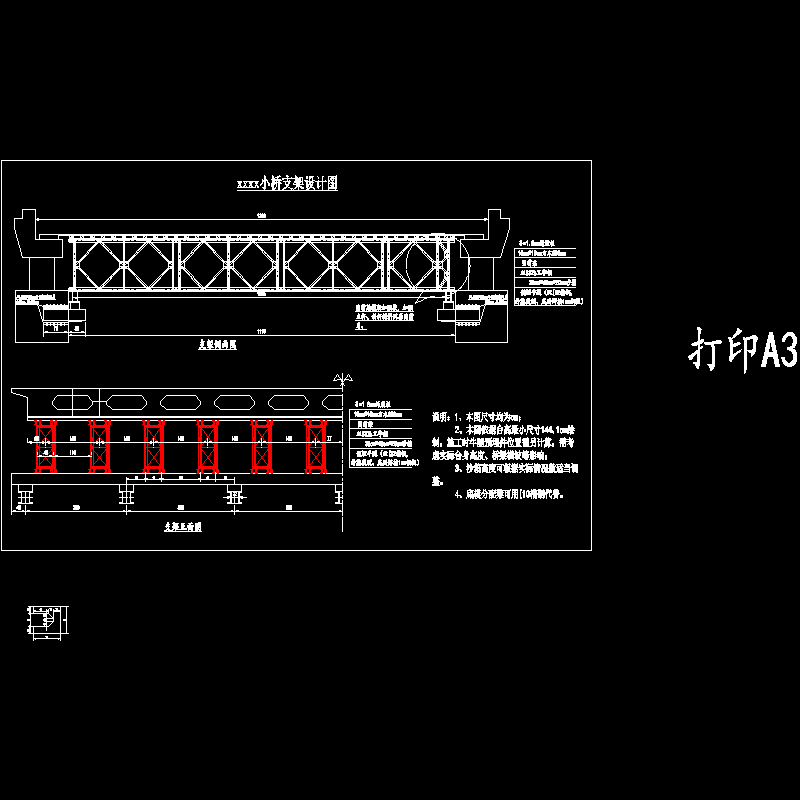

【项目概要】 　　本标段内共两座小桥，桥位处地形平缓，地面标高约9.0m，跨径组合均为单跨13m，与线路斜交角度均为85度。 　　桥台采用薄壁式桥台，基础为钻孔灌注桩，桩径为D130cm，桩长暂定为20m。上部结构采用现浇钢筋砼简支空心板，板厚80cm，翼板悬臂长度为45cm；空心板两端不设置伸缩缝，采用桥面连续的形式。支座采用GYZ175×49mm板式橡胶支座，两端桥台处设置5m长的搭板。 　　附属工程包括桥面铺装、泄水管、护栏、伸缩缝、搭板、挡土墙等内容。 　　【内容节选】 　　主要施工方案： 　　桩基施工均采用旋挖钻施工 　　…… 　　现浇空心板梁施工方案 　　两座小桥设计为1×13m现浇空心板梁，宽度分别为15.258m（XX）和21.612m（XX）。由于2座小桥均越钟屏环山河，如采用满堂支架施工需进行改河，且支架基础处理较为麻烦，因此计划采用架空支架施工。支架利用承台侧面预埋牛腿作为支架支撑，并采用贝雷梁作为支架主梁，具体建筑结构形式见附件《空心板梁支架设计图》。 　　…… 　　附件1《空心板梁支架设计图》 　　附件2《空心板梁支架计算书》 　　…… 　　共计36页（2013年编制）
