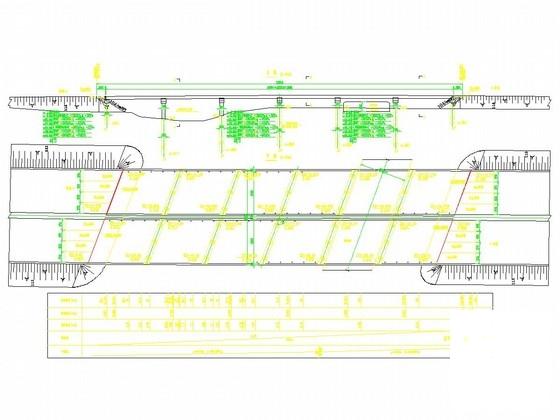

本桥梁跨越河流为规划旅游航道，通航净空考虑12×2m，同时，河流右侧有一规划道路，本桥一并跨越，道路净高考虑3.5m。桥梁与河流道路中心线斜交角为110°，跨径采用6-20m，桥梁全长126.12m。

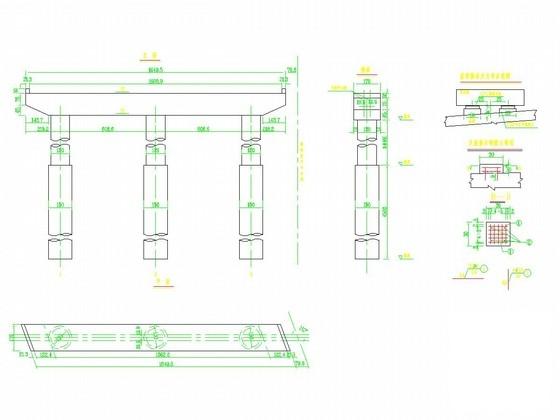

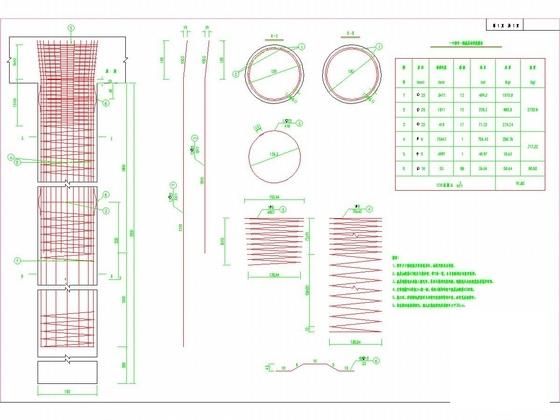

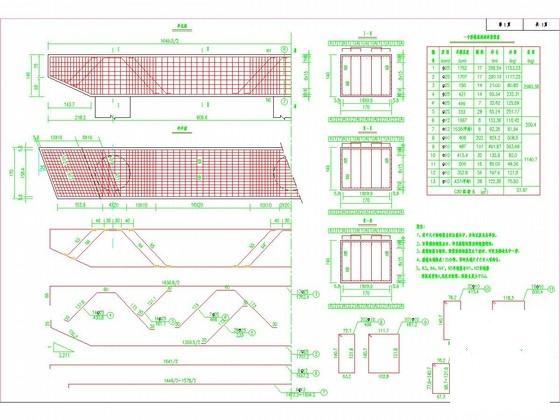

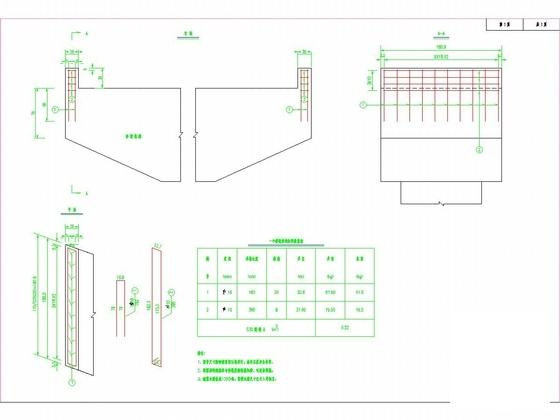

桥梁位于缓和曲线上，断面总宽33m。横坡为超高渐变，逐跨通过现浇混凝土层及支座垫石来调整。桥面铺装最薄处为8cm现浇混凝土+ 10cm沥青混凝土，最厚处为14.9cm现浇混凝土+ 10cm沥青混凝土。上部结构采用20m先张法预应力砼空心板梁，梁高为85cm。下部结构桥墩为桩柱式墩，基础为钻孔灌注桩；桥台为桩柱式桥台，基础为钻孔灌注桩。台后设置8m搭板。
……
设计标准：
1.设计荷载：公路-I级。
2.桥梁横断面：
2×0.5m(防撞墙)+2×18.5m(行车道)+2×0.5m(波形护栏)+1m(中分带)＝40m。
3.桥面铺装：
板梁：8cm水泥混凝土(最薄处)+10cm沥青混凝土；
4.耐久性要求：按Ⅱ类环境控制
结构混凝土耐久性的基本要求：最大水灰比0.50，最小水泥用量300kg/m3，最低混凝土强度等级C30，最大氯离子含量(%)0.15，最大碱含量(kg/m3)3.0。对于预应力混凝土构件中最大氯离子含量为0.06%，最小水泥用量为350(kg/m3)，最低混凝土强度等级为C40。
5.抗震设防烈度：地震动峰值加速度为0.1g。
6.设计洪水频率：1/100 。
7.设计基准期 ：100年。
……
共38张，。
