空心板梁城市景观桥施工CAD图纸设计55张

附件详情

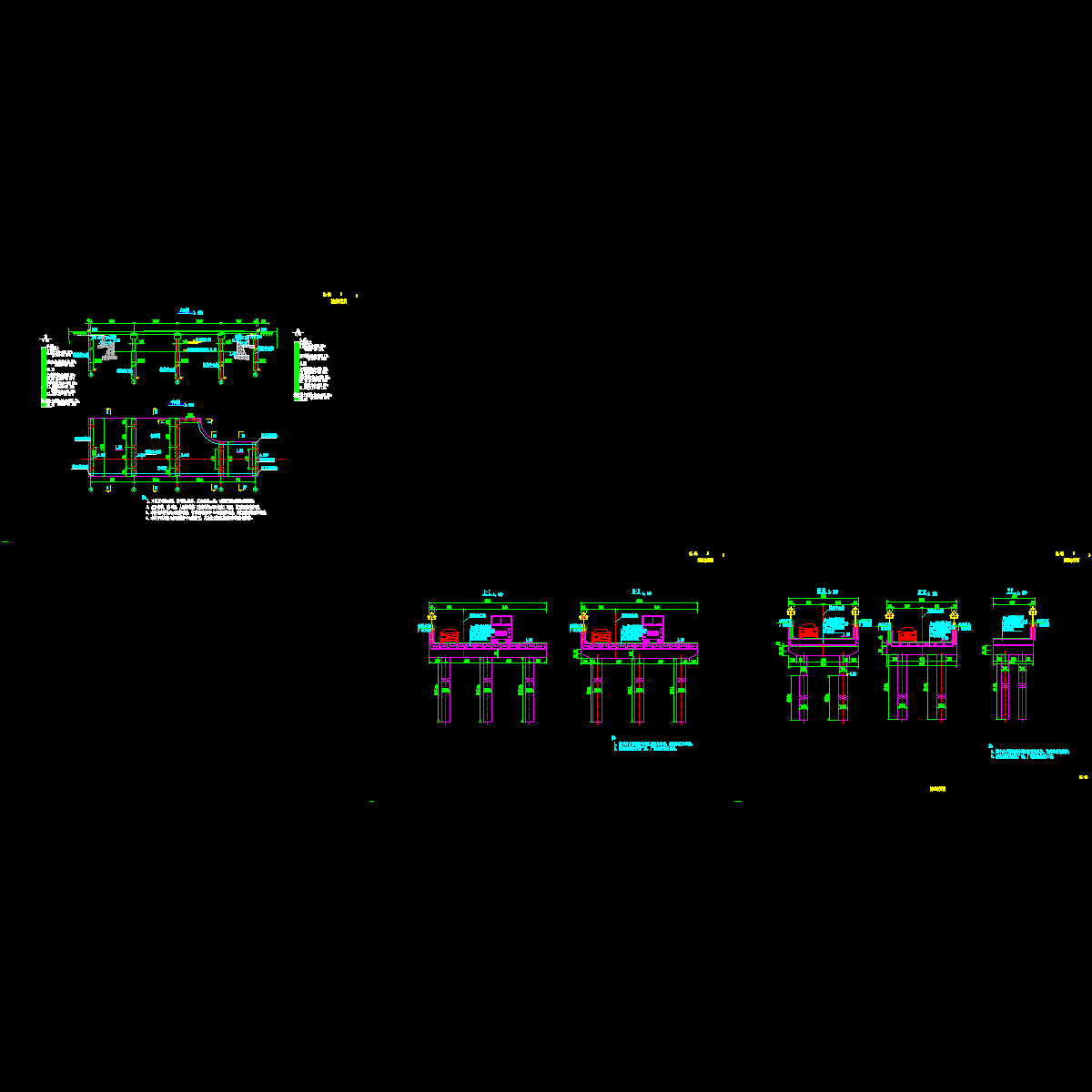

桥梁长度38m，桥面宽度为8~13.4m。
主要设计指标：
桥面宽度：0.6m栏杆 6.8~12.2m行车道 0.6m栏杆。
设计荷载：城—B级，人群荷载按《城市桥梁设计规范》取用。
桥面横坡：按景观要求设置。
桥下净空要求：控制水位：1.5m（常水位），净空≥200cm；
地震烈度：
抗震设防烈度为6度，设计地震基本加速度值为0.05g。
设计年限：
桥梁结构的设计基准期为100年；设计使用年限为50年。
……
其他设计指标：
1. 桥面铺装：采用8~14cmC40钢筋混凝土 8cm铺装层（由景观单位施工）该资料只预留铺装厚度。
2. 支座：桥台处均采用GYZF4滑板支座；桥墩处均采用GYZ圆板支座。
3. 栏杆：桥梁栏杆由景观单位设计并施工，梁体栏杆处预埋底座钢筋。
4. 伸缩缝：0号、4号桥台根据伸缩量采用GQF-E-40伸缩缝。
5. 桥面连续：采用横向、纵向加设钢筋。

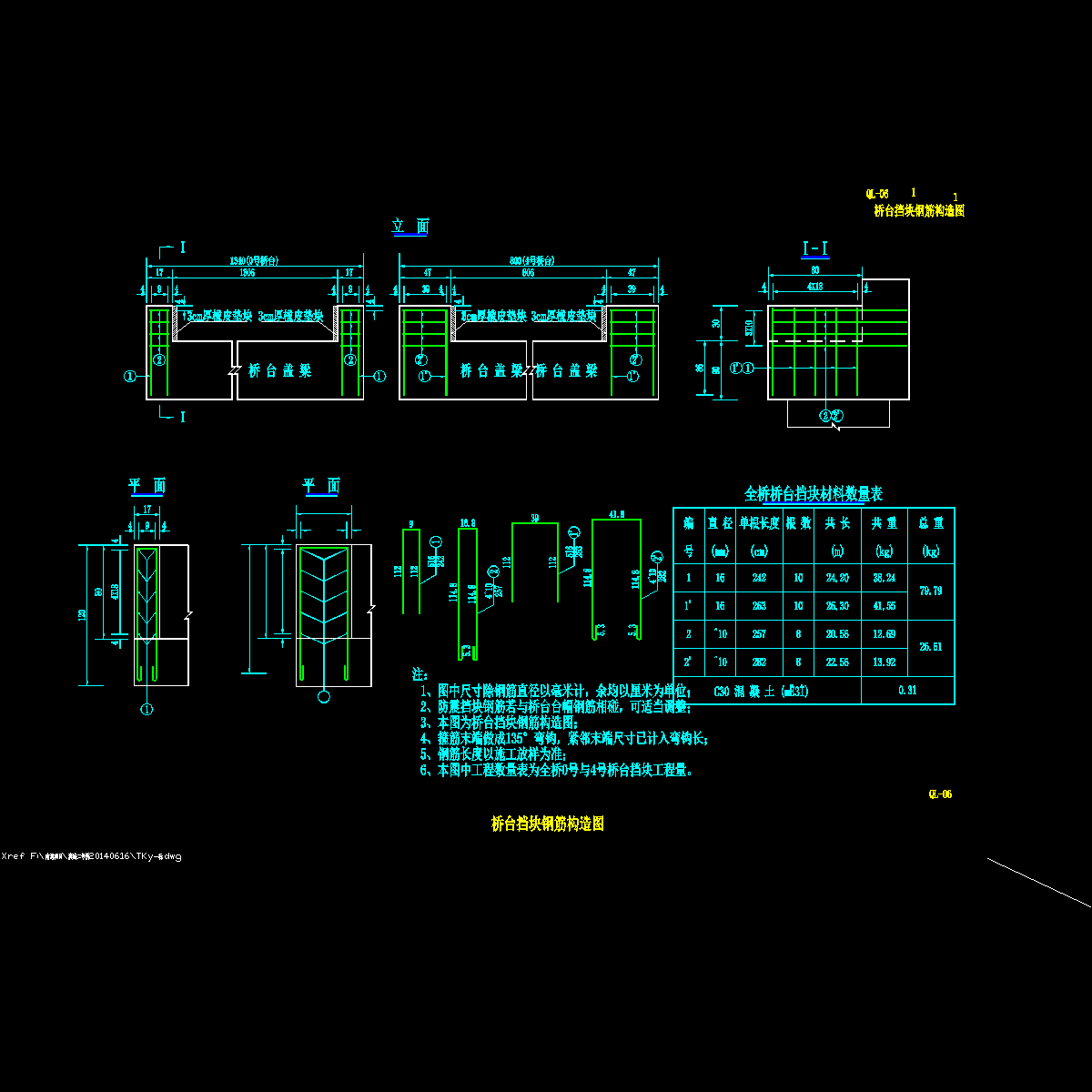

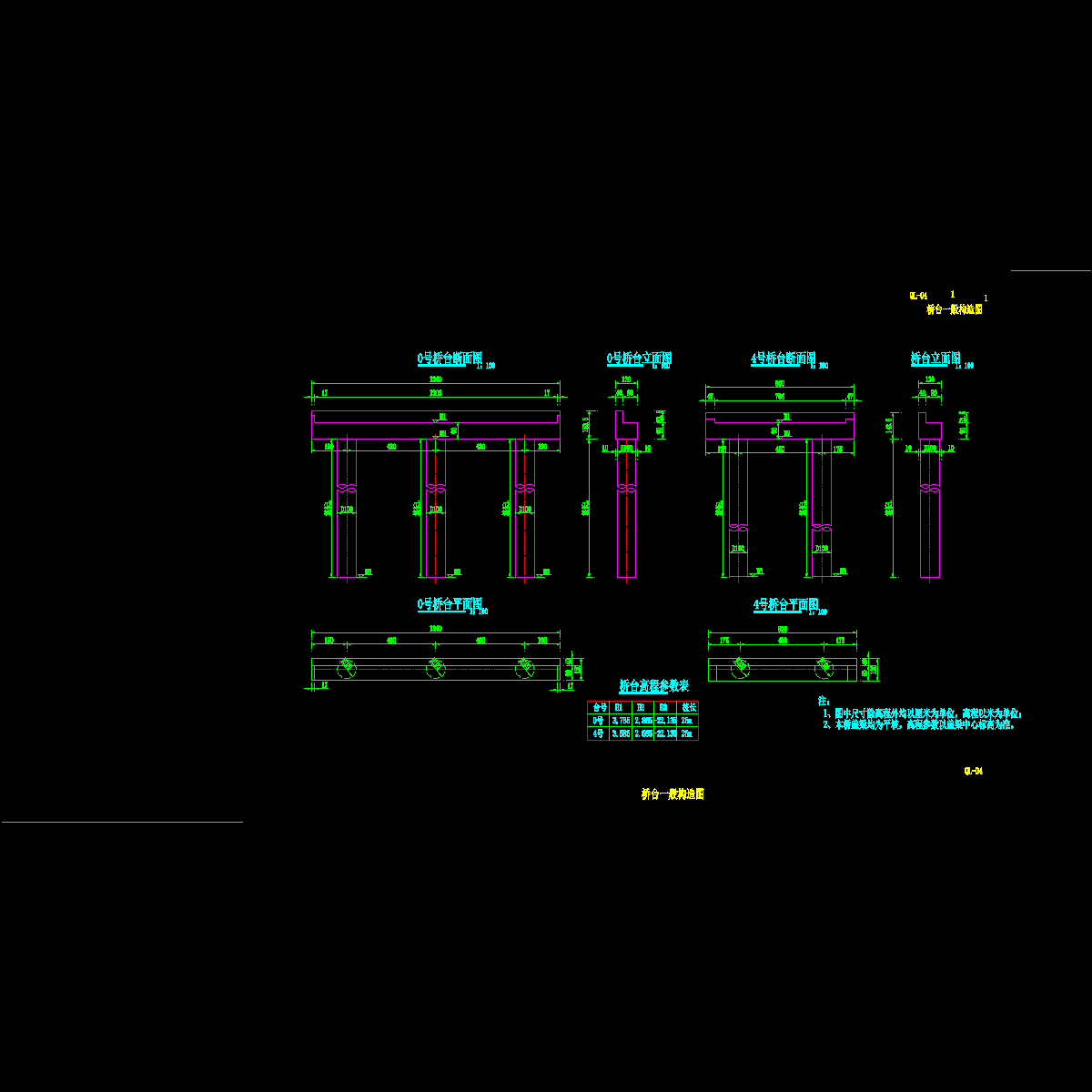

6. 台后回填：桥台盖梁后侧需回填中粗砂原路铺装底，压实度满足设计要求。
……

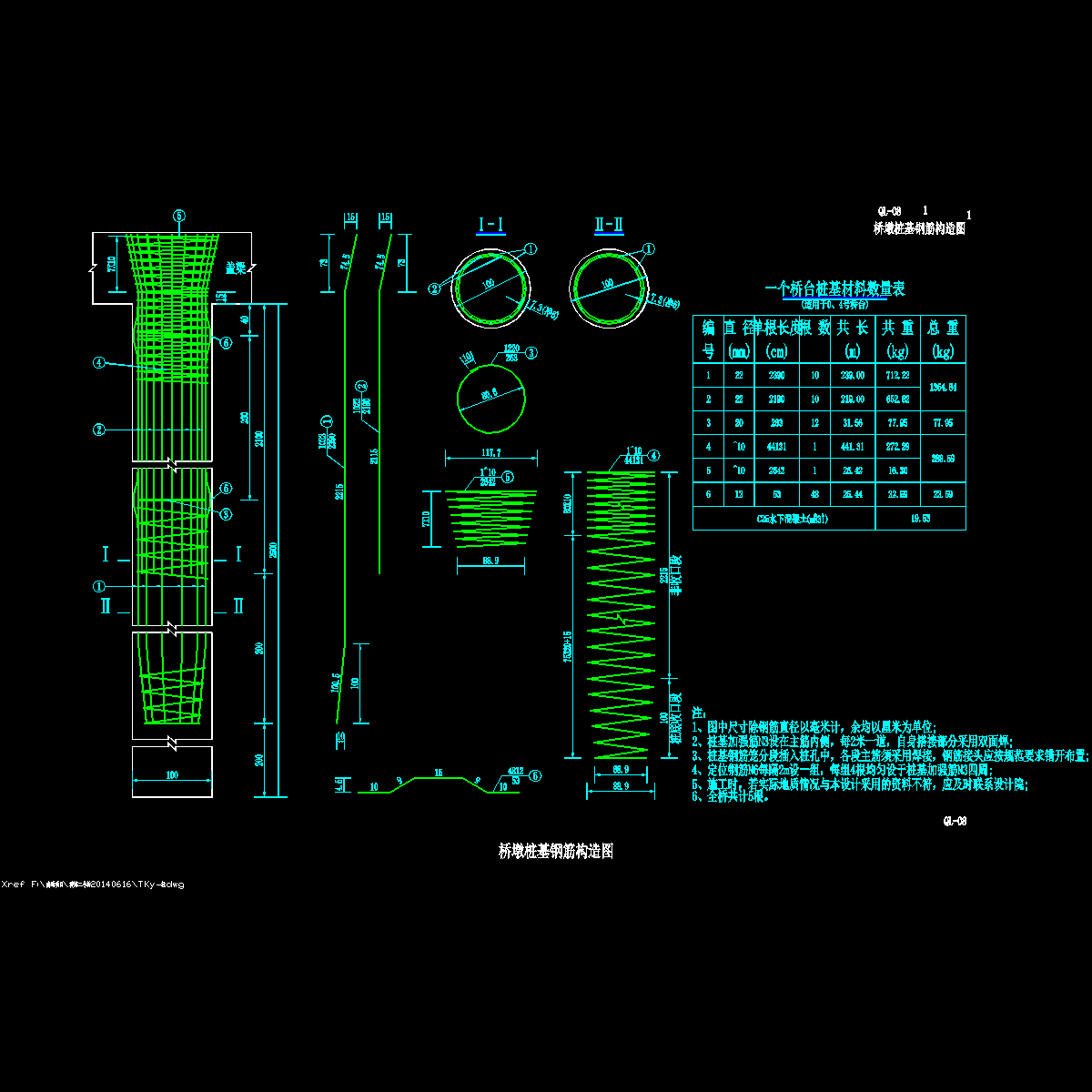

钢筋混凝土板预制施工要点及注意事项：
1. 异形板为整体现浇结构，全支架施工方法，砼浇筑完成后，待强度达到80%时方可进行其它桥面工序，且支架卸架须待砼强度达到100%时进行。
2. 为使桥面铺装与预制板梁紧密地结合为整体，预制板顶面必须拉毛，混凝土终凝后立即用高压水冲净表面灰浆。
3.预应力钢束张拉力见各结构图。
4.混凝土强度达到设计强度的90%以上方可放松预应力筋。板梁还应在灌注混凝土14天后，方可放松预应力筋。
……
共55张，编制于近代年。
