空心板梁城市景观桥施工图纸(桥梁长度38m,桥面宽度为8~13.4m).dwg

该项目桥梁长度38m,桥面宽度为8~13.4m, 面宽度:0.6m栏杆 6.8~12.2m行车道 0.6m栏杆。 桥下净空要求:控制水位:1.5m(常水位),净空≥200cm 。该资料包含: 桥型布置图、 桥台桩基钢筋构造图、 10m现浇板钢筋构造图、 桥面连续钢筋构造图 等,内容详实,可供参考。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

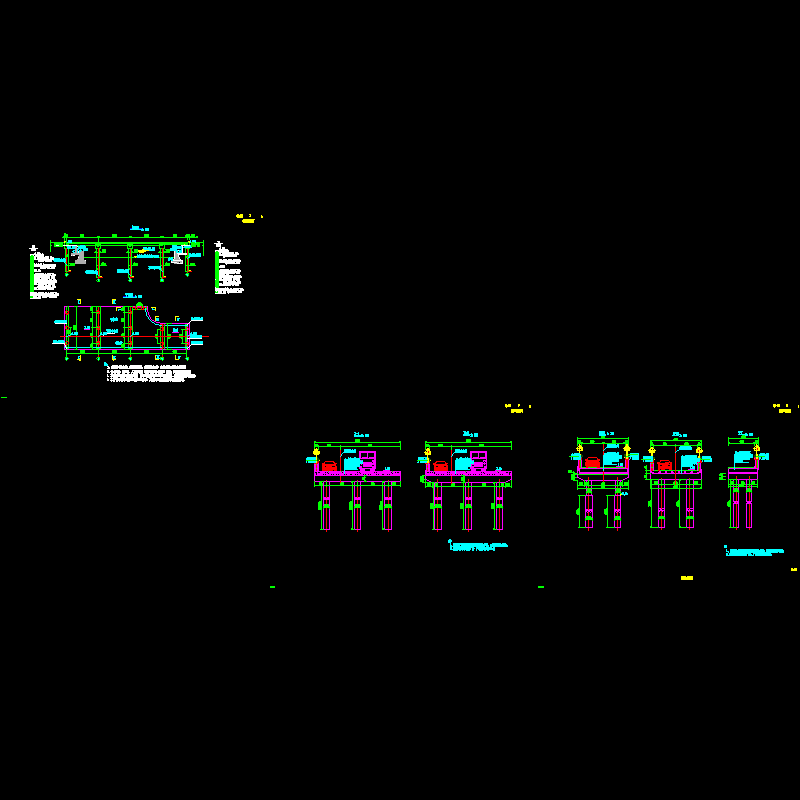

  • ql-03(3)桥型布置图.dwg
    ql-03(3)桥型布置图.dwg

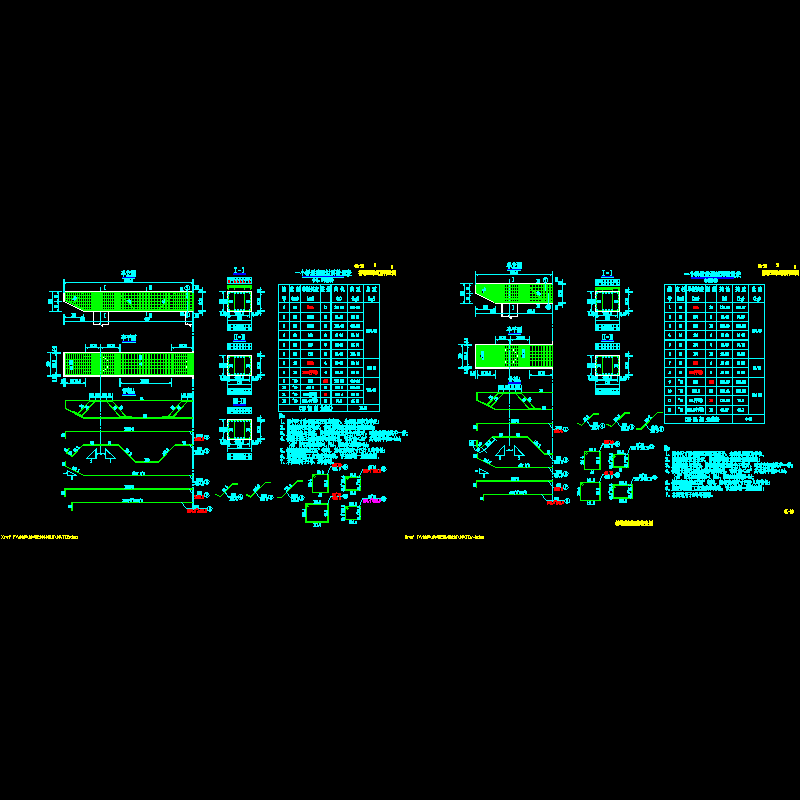

  • ql-05(2)桥台盖梁钢筋构造图.dwg
    ql-05(2)桥台盖梁钢筋构造图.dwg

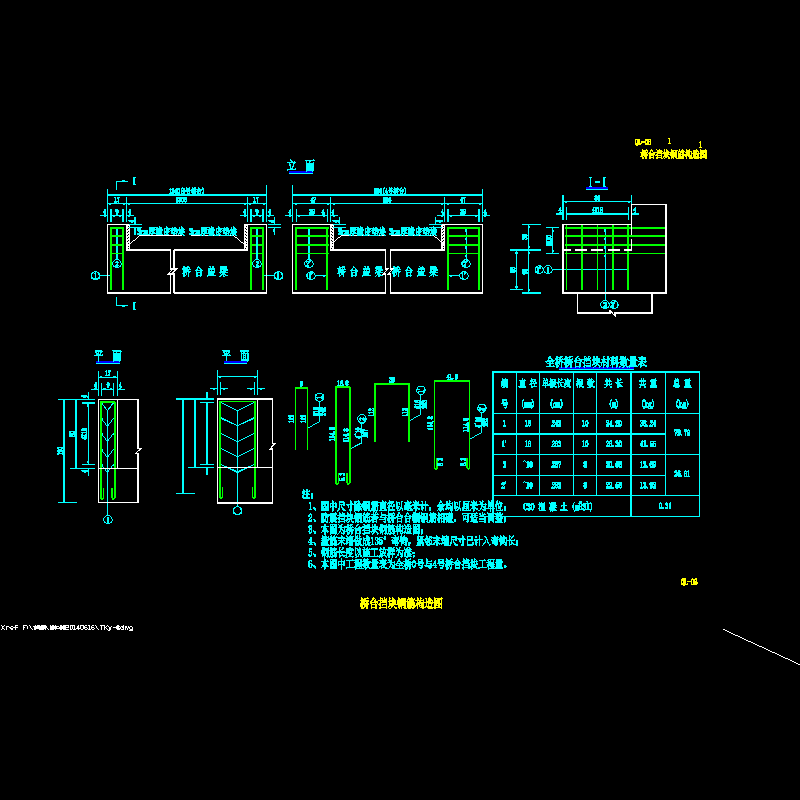

  • ql-06(1)桥台挡块钢筋构造图.dwg
    ql-06(1)桥台挡块钢筋构造图.dwg

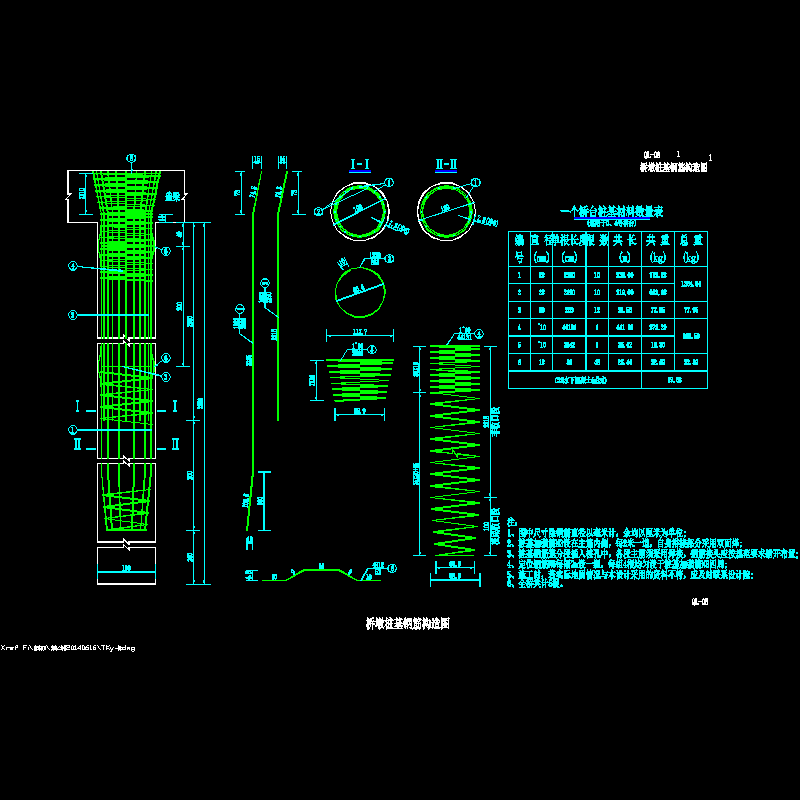

  • ql-08(1)桥台桩基钢筋构造图.dwg
    ql-08(1)桥台桩基钢筋构造图.dwg

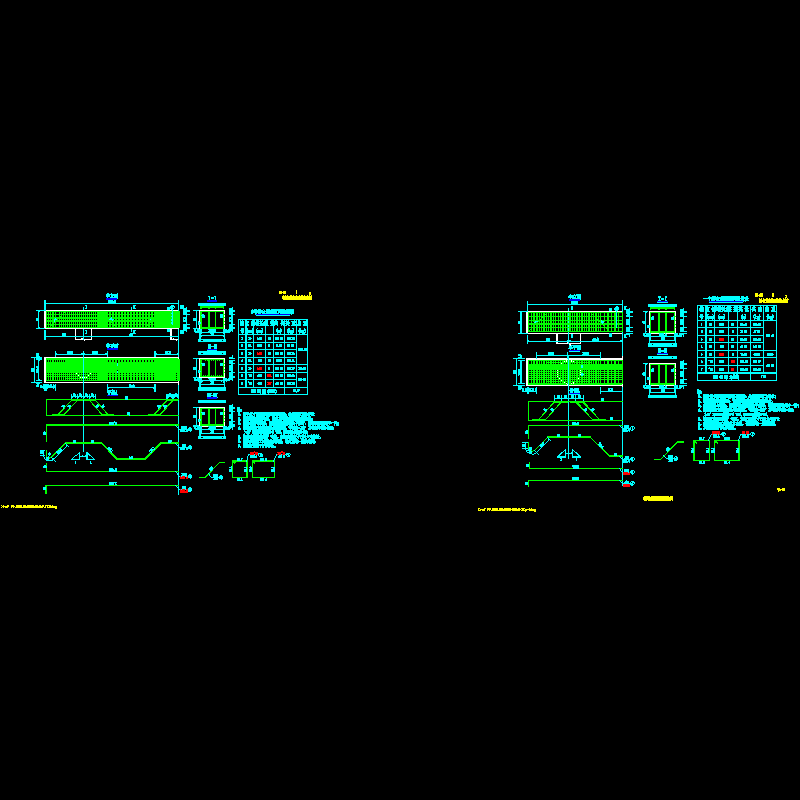

  • ql-10(2)桥墩盖梁钢筋构造图.dwg
    ql-10(2)桥墩盖梁钢筋构造图.dwg
  • ql-11(2)桥墩挡块钢筋构造图.dwg
    ql-11(2)桥墩挡块钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
