8+10+8m简支梁景观桥施工图纸设计43张

  • 位置:江苏
  • 承重构件受力情况:梁桥

附件详情

  • 全桥工程数量表

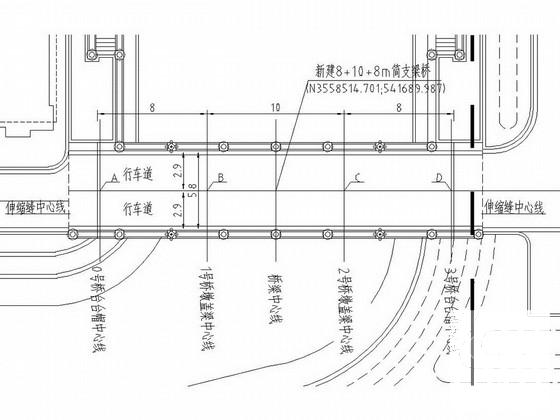

  • 桥位平面图
  • 桥型布置图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 桥台挡块钢筋构造图
  • 桥台耳背墙钢筋构造图
  • 桥台桩基钢筋构造图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋构造图
  • 桥墩挡块钢筋构造图
  • 桥墩桩基钢筋构造图
  • 支座安装构造图
  • 伸缩缝构造图
  • 桥面附属工程构造图
  • 桥面连续钢筋构造图
  • 台背回填设计图
  • 8m板梁一般构造图
  • 8m板梁中板钢筋构造图
  • 8m板梁边板钢筋构造图
  • 10m板梁一般构造图
  • 10m中板钢筋构造图
  • 10m边板钢筋构造图

附件详情

本8+10+8m简支梁景观桥长度为26.8m,桥面净宽度为5.8m。
主要技术指标:
桥面宽度:0.6m栏杆+5.8m行车道+0.6m栏杆。
设计荷载:城—B级,人群荷载按《城市桥梁设计规范》取用。
桥面横坡:行车道1.5%双向坡。
设计年限:桥梁结构的设计基准期为100年;设计使用年限为50年。
……
支座:支座必须水平放置,支座采用的钢板为不锈钢板的技术指标,规格应满足相关标准的要求。支座应符合交通部技术标准,并采用交通部交通工程检测中心确认合格产品。
伸缩装置:伸缩缝施工前应在板梁与桥台背墙预埋伸缩缝锚固钢筋,伸缩缝处均为钢纤维混凝土,每立方米混凝土加入1.2%钢锭铣销型钢纤维。伸缩装置应在工厂整体按设计制造完成,不允许到现场拼接,不明之处与设计联系解决。为保证质量,伸缩装置应符合交通部技术标准,并采用交通部交通工程检测中心确认合格的产品。
……
共43张,。

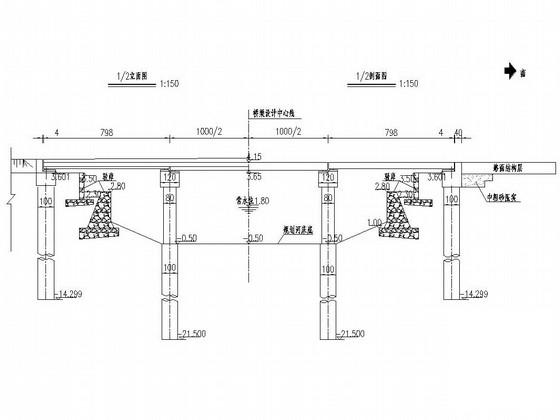

桥梁立面图

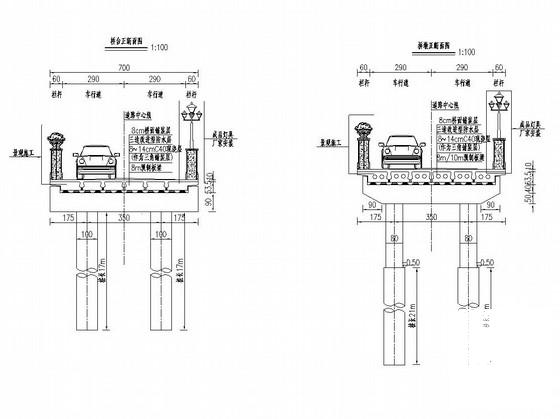

桥台桥墩断面图

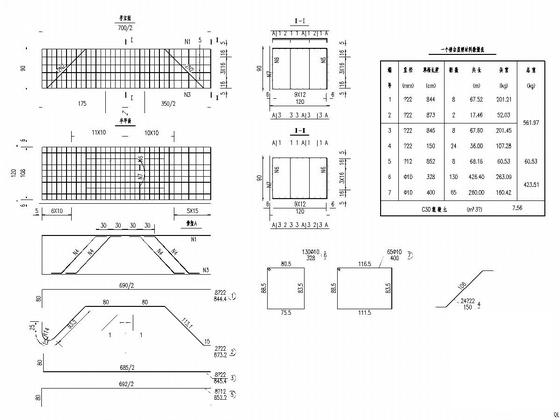

桥台盖梁钢筋构造图

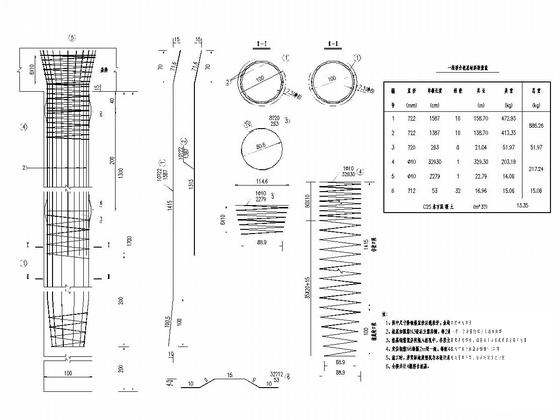

桥台桩基钢筋构造图

伸缩缝构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 景观桥设计图纸 - 1
    景观桥设计图纸 - 1
  • 景观桥设计图纸 - 2
    景观桥设计图纸 - 2
  • 景观桥设计图纸 - 3
    景观桥设计图纸 - 3
  • 景观桥设计图纸 - 4
    景观桥设计图纸 - 4
  • 景观桥设计图纸 - 5
    景观桥设计图纸 - 5
  • 景观桥设计图纸 - 6
    景观桥设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
