20米跨径预制T梁一孔桥施工图纸21张CAD(12m宽)

  • 位置:云南
  • 编制时间:2010
  • 使用性:公路桥
  • 跨径大小和多跨总长:20m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 20米跨径预制T梁一孔桥上部结构工程数量表(12m宽)
  • 20米跨径预制T梁一般构造图(一)
  • 20米跨径预制T梁一般构造图(二)
  • 20米跨径预制T梁桥桥梁高程、坐标说明及梁靴构造图
  • 20米跨径预制T梁预应力钢束布置图
  • 20米跨径预制T梁预应力钢束数量表
  • 20米跨径预制T梁封锚端钢筋构造图
  • 20米跨径预制T梁梁肋钢筋构造图
  • 20米跨径预制T梁梁肋钢筋数量表
  • 20米跨径预制T梁梁端钢筋构造图
  • 20米跨径预制T梁行车道板钢筋构造图
  • 20米跨径预制T梁中横隔板钢筋构造图
  • 20米跨径预制T梁端横隔板钢筋构造图
  • 20米跨径预制T梁桥面连续钢筋构造图
  • 20米跨径预制T梁桥面现浇层钢筋构造图
  • 20米跨径预制T形梁桥盖梁钢筋构造图
  • 20米跨径预制T形梁桥墩台顶支座垫石钢筋构造图
  • 20米跨径预制T形梁桥盖梁顶挡块钢筋构造图
  • 20米跨径预制T形梁桥系梁钢筋构造图
  • 20米跨径预制T形梁桥台帽顶A型挡块钢筋构造图
  • 20米跨径预制T形梁桥支座构造图

附件详情

本桥为二级公路20米跨径预制T梁一孔桥图纸,本图适用于桥面两端连续,或一端为80型伸缩缝、一端桥面连续,或一端为160型伸缩缝、一端桥面连续的情况。预制T梁高度170cm指梁轴线处尺寸。横隔板底面与T梁横坡一致。算混凝土数量时,悬臂值C按平均值0.75米计,未计入梁靴混凝土数量。
钢束竖向坐标均为钢束中心至梁底距离,钢束每端预留工作长度为105cm。钢束管道采用预埋塑料波纹管成型,钢束均采用内径90mm,外径103mm的波纹管。预应力钢束均采用高强度低松弛预应力钢绞线,公称直径φ15.2mm,公称面积140mm。在支座中心线底部N1筋顶面加设一层N13钢筋网,再于其上10cm处再加设一层。马蹄N7、N8筋纵向按10cm间距设置。隔板外露N1、N2钢筋与隔板现浇接头N5钢筋。支座采用情况:1~2孔一联采用GYZ^450※99mm支座,3~6孔一联在桥台伸缩缝和桥墩。
主要材料:预制C50混凝土、现浇C50。HRB335钢筋φ20、φ25、φ16、φ12。R235钢筋φ10、φ8。CRB550钢筋φR10。一道桥面连续φ16、φ8、氯丁橡胶。
……共计21张,设计于2010年

20米跨径预制T形梁桥支座构造图

20米跨径预制T形梁桥盖梁钢筋构造图

20米跨径预制T梁行车道板钢筋构造图

20米跨径预制T梁桥面现浇层钢筋构造图

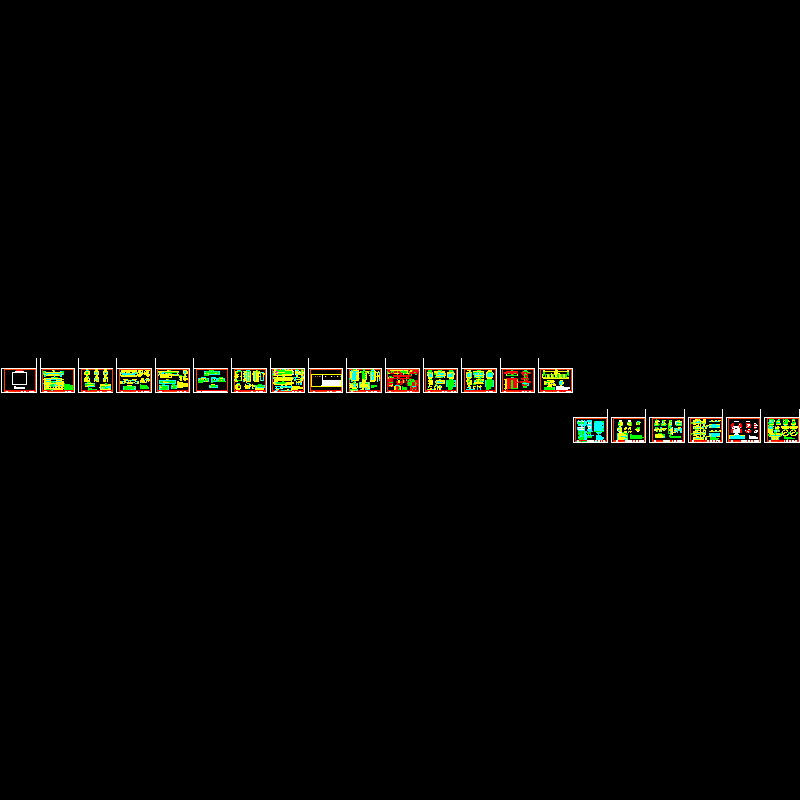

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 20米跨径预制T梁一孔桥施工图纸21张CAD(12m宽) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
