2×12m跨径单幅圬工拱桥病害整治施工图纸cad布置图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:24m
  • 行车道位置:上承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:圬工桥
该附件为: 2×12m 跨径单幅圬工拱桥病害整治施工图2019 ,格式为dwg word,包含 设计说明 施工图,节点清晰,同类工程可下载参考。
一、项目概要:
  1. 桥梁全长30m,桥面全宽7.6m。桥面横向布置为0.55m(防撞墙) 6.5m(车行道) 0.55m(防撞墙)。该桥为常规桥。
  2. 桥梁为单幅桥,上部结构型式为2×12m 的圬工拱桥。下部结构型式为砌石重力式桥台,扩大基础;砌石重力式桥墩,扩大基础。采用沥青混凝土桥面铺装。
  3. 该桥桥梁结构已出现不同程度的病害情况。根据对该桥做的检查:根据本次检测结果,依据《公路桥梁技术状况评定标准》(JTG/TH21-近代)对杠家桥技术状况进行评定。桥梁总体技术状况评分Dr=84.77,技术状况等级评定为2类。
  4. 该桥目前存在的主要病害有:(1)主拱圈、拱上侧墙渗水侵蚀。(2)拱上侧墙轻微外凸。(3)翼墙砌缝开裂、砌石错位。(4)桥面铺装网裂。
二、编制规范:
(1)《公路桥涵设计通用规范》(JTG D60-近代)
(2)《公路圬工桥涵设计规范》(JTG D61-近代)
(3)《公路桥梁加固设计规范》(JTG/T J22-近代)
(4)《公路桥梁加固施工技术规范》(JTG/T J23-近代)
(5)《混凝土结构设计规范》(GB 50010-近代)
(6)《公路钢筋混凝土及预应力混凝土桥涵规范》(JTG 3362—2018)
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 桥梁立面布置图
    桥梁立面布置图

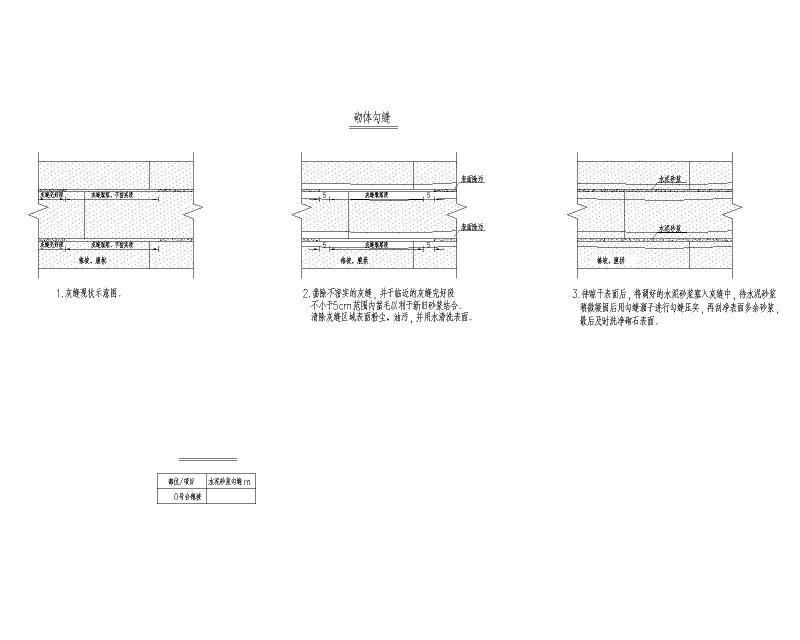

  • 砌体勾缝处置图
    砌体勾缝处置图

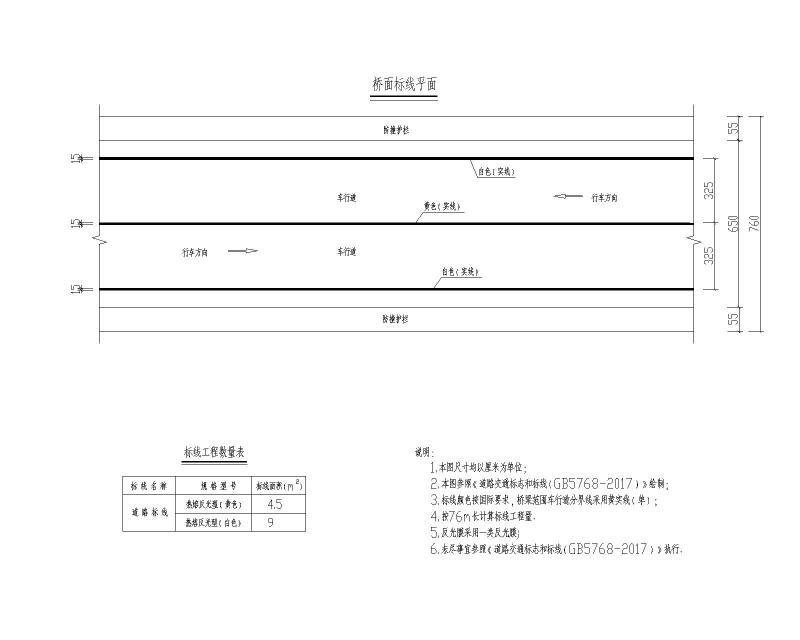

  • 桥面标线布置图
    桥面标线布置图
以上是部分截图,请下载附件后查看完整高清内容
