26.2m单跨实腹式圬工拱桥加宽改造施工大样图cad
-
位置：重庆
-
设计年代：近代
-
使用性：过水桥
-
跨径大小和多跨总长：26.2m
-
行车道位置：上承式桥
-
承重构件受力情况：拱桥
-
使用年限：永久性桥
-
材料类型：圬工桥
该附件为：
26.2m单跨实腹式圬工拱桥加宽改造图纸cad，
格式为dwg word xls，包含：
设计说明
施工图 工程量清单，节点清晰，标注规范，推荐下载学习参考。
一、项目概要：
-
xx桥跨越小型河沟。路线等级为四级公路。本桥是一座1跨实腹式圬工拱桥，实测桥梁全长26.2m，桥宽4.3m，净跨径为1×8.0m。引道路基宽度4.0～4.9m，路肩宽度0.25m。本桥设计荷载等级采用汽车-20级。
-
本桥上部结构由拱圈和拱上结构组成。拱圈净跨为1×8.0m，矢高2.7m，矢跨比约为1/2.963。拱圈厚35cm。该桥拱圈、拱上侧墙均由粗料石砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石，为重力式结构，基础为扩大基础。桥面行车道净宽3.8m，两侧设有钢管栏杆。本桥桥面铺装采用水泥混凝土。
二、编制依据：
（1）《公路工程技术标准》（JTG B01-近代）；
（2）《公路沥青路面设计规范》（JTG D50-2017）；
（3）《公路桥涵设计通用规范》（JTG D60-近代）；
（4）《公路圬工桥涵设计规范》（JTG D61-近代）；
（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）；
（6）《公路桥涵地基与基础设计规范》（JTJ 3363-2019）；
（6）《公路桥涵地基与基础设计规范》（JTJ 3363-2019）；
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

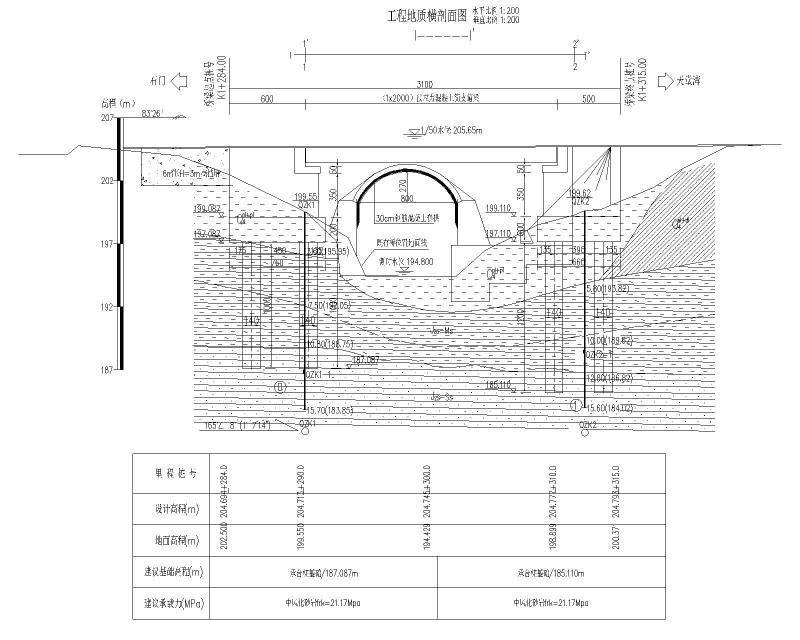

工程地质横剖面图 -

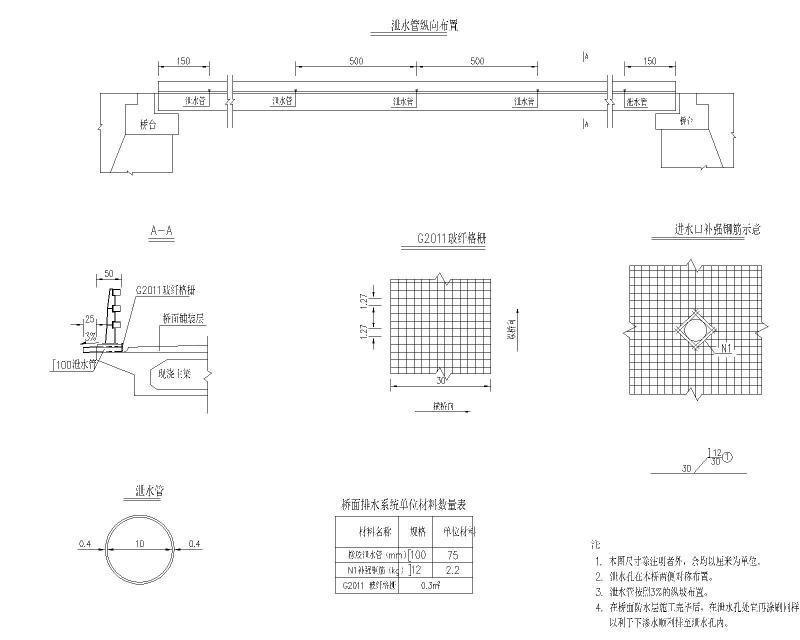

桥面排水构造图 -

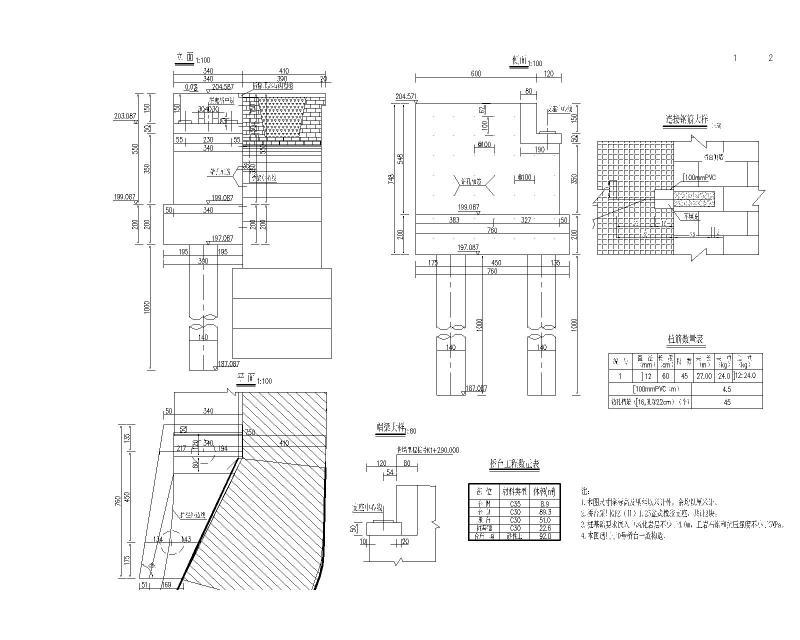

桥台设计大样图 -

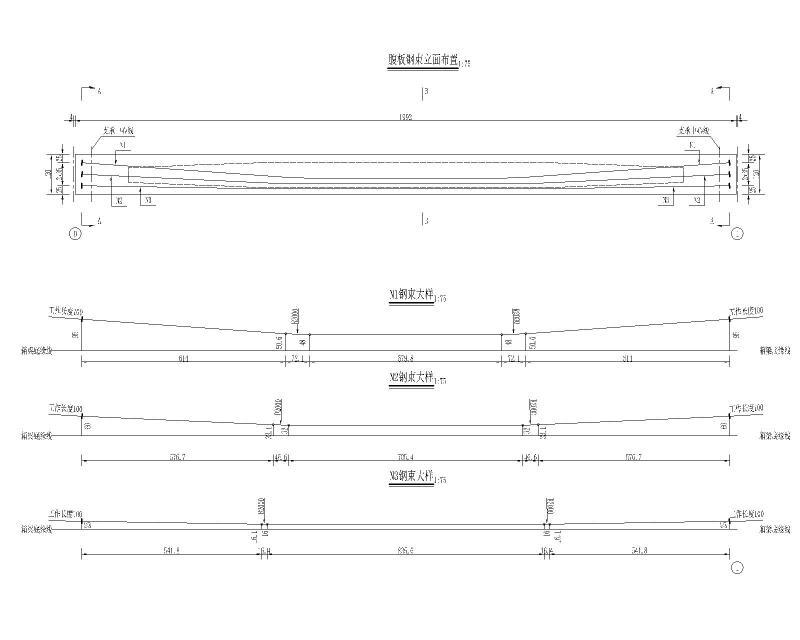

预应力箱梁钢束构造图 -

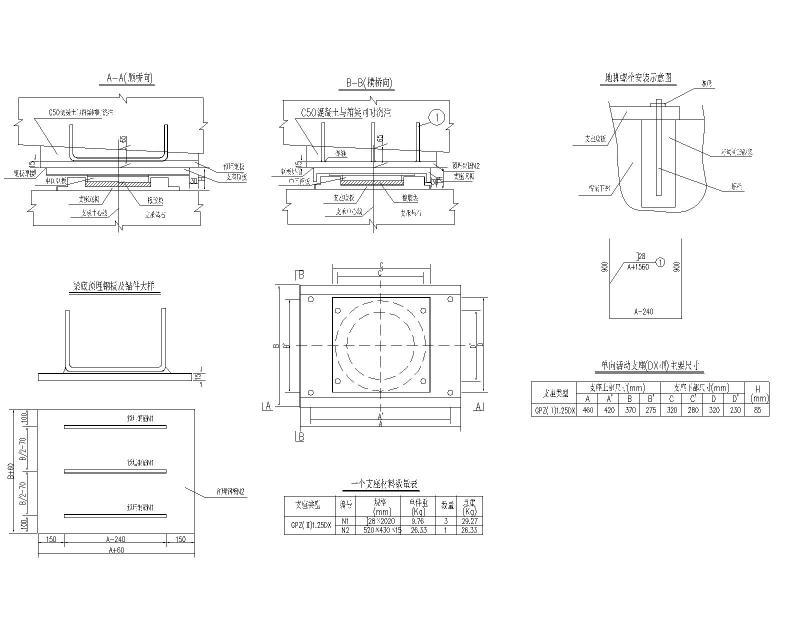

支座结构构造图 -
桩基钢筋构造图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：14.51 MB
- 收藏次数：0
-
文件名称：
附件-996867666856755567.zip
