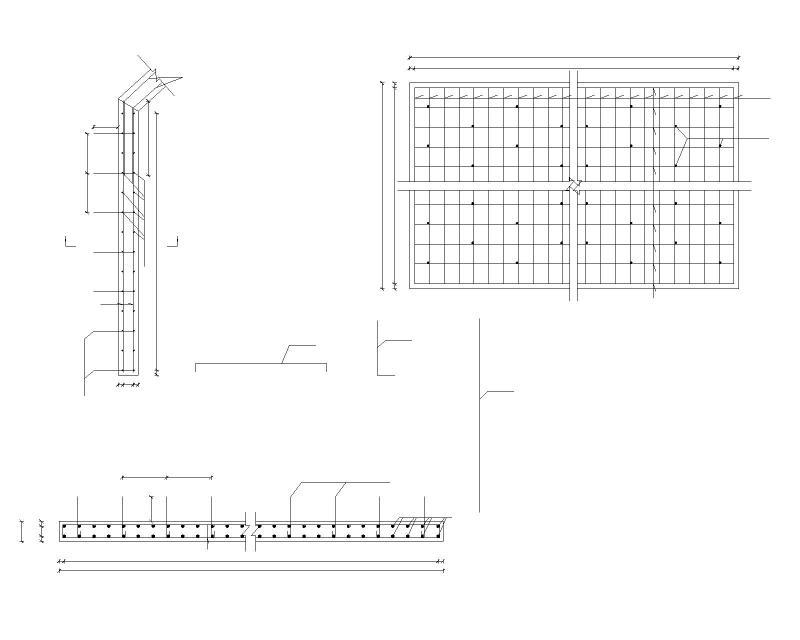

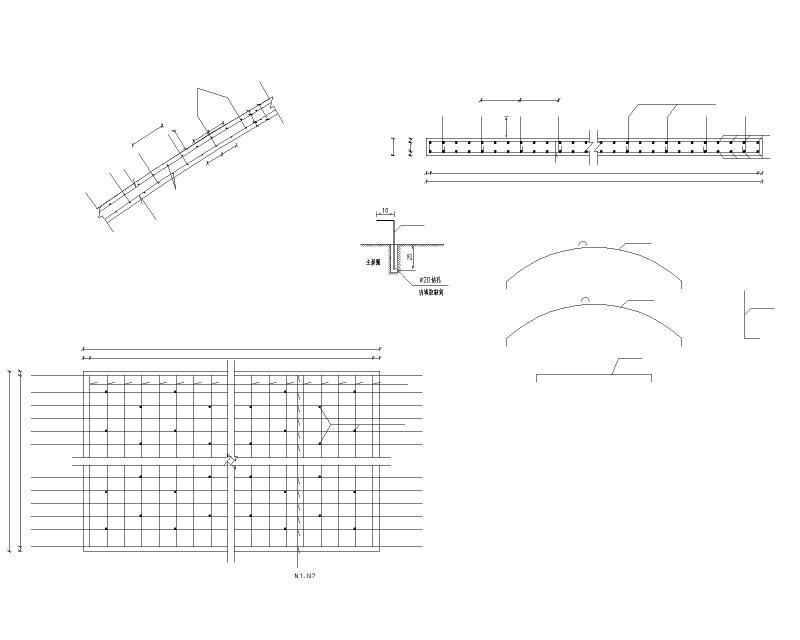

3×6m跨径实腹式圬工板拱桥加固改造施工图纸cad构造图

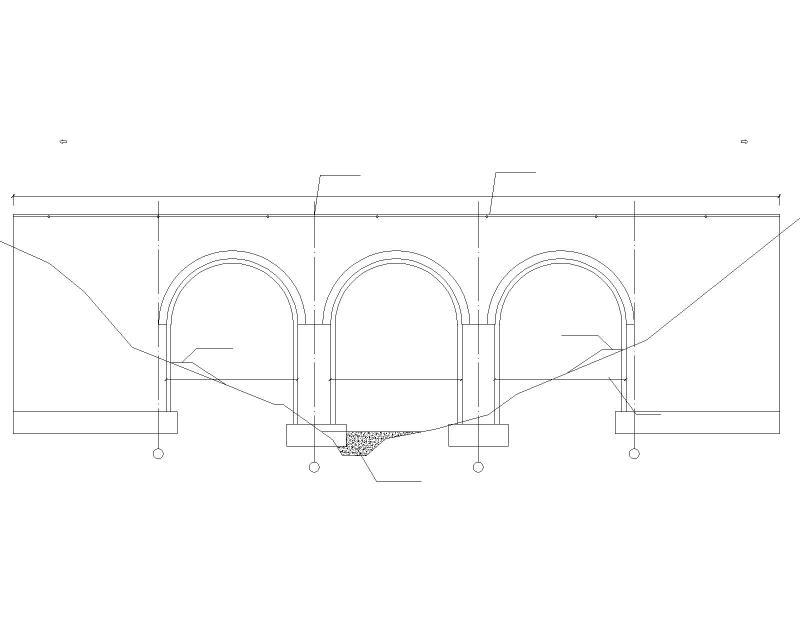

xx桥全长 35m，跨径组合 3×6m，桥面全宽为 5m，横向布置为 0.5m（防撞墙） 4m（行车道） 0.5m（防撞墙）。该桥上部结构为实腹式圬工板拱，拱圈厚 37cm；下部结构为重力式圬工墩台；桥面为水泥混凝土铺装，未设伸缩缝。

该桥建于，设计荷载为汽车-15级，该桥桥梁结构已出现不同程度的病害情况。根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代），桥基础评分为 40.00 分，按照重要部件的最差缺损状况评定，全桥技术状况等级为 4 类。

该桥目前存在的主要病害有：（1）1#~3#拱圈底面砌石风化；1#、3#拱圈底面局部灰缝脱落，砌石破损。（2）3#拱圈底面拱脚处渗水。（3）左、右侧拱上侧墙与 1#拱圈在 0#台处脱裂，长 3m，宽1mm~1.5mm，开裂处轻微外鼓。（4）0#台、1#墩、2#墩、3#台基础遭水冲刷，基础扩底外露。（5）桥面铺装1#墩处存在1条横向贯通裂缝及1 条纵向裂缝，长1m~4m。（6）桥面未设泄水孔。
