三孔钢筋混凝土实腹式拱桥施工图纸平面布置图

  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:20.18m
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥

附件详情

  • 说明
  • 工程数量表
  • 桥梁施工流程图
  • 桥型布置图
  • 桩位 平面布置图
  • 拱圈坐标一览表
  • 拱圈钢筋布置图
  • 墩台一般构造图
  • 墩台钢筋构造图
  • 承台钢筋构造图
  • 桩基钢筋构造图
  • 桩基超声波检测管布置图
  • 桩顶承载力计算
  • 拱上填料剖面图
  • 桥面铺装及伸缩缝
  • 护栏一般构造图

附件详情

桥面全宽12.8m,桥面布置为0.4m(护栏)+1.5m(人行道)+9m(行车道)+1.5m(人行道)+ 0.4m(护栏),桥梁全长20.18m。上部结构采用钢筋混凝土实腹式拱桥,净跨径组合为(3.5+5.0+3.5)m,桥梁拱轴曲线采用圆弧线,边跨净矢跨比f/L=1/5.833,中跨净矢跨比f/L=1/5,,全桥关于桥梁中心线对称。拱圈为板形钢筋混凝土结构,边跨拱圈厚度25cm,中跨拱圈厚度35cm。下部结构桥墩为实体墩,基础为单排4根Φ1.0m的钻孔灌注桩,桩基顶承台厚1.5m,平面尺寸:2.0m×13.8m:;桥台为U型台,基础为双排8根Φ1.0m的钻孔灌注桩,桩基顶承台厚1.5m,平面尺寸:4.5m×13.8m。
主要材料:普通钢筋:HPB300钢筋和HRB400级钢筋。 混凝土:拱圈:C40混凝土;侧墙、桥墩:C30混凝土;承台、桩基:C25混凝土。桥面铺装:桥面采用石材;下设10cm厚C40砼,拱上石灰土填料与行车道板之间加铺一层15cm厚5%水泥稳定碎石,水泥稳定碎石压实度达到97%,其余范围全为石灰土填料。铺装及行车道板之间设防水层,拱圈顶面刷2mmFYT-1防水层。
……共计23张,设计于

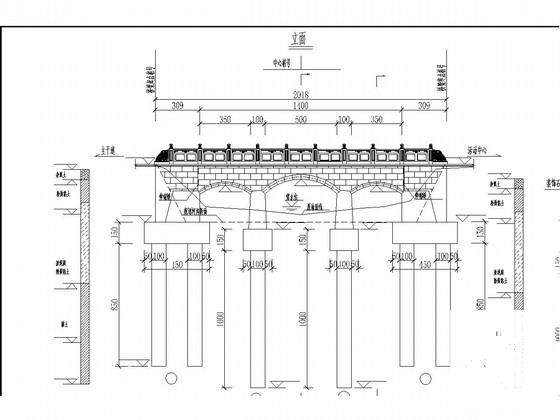

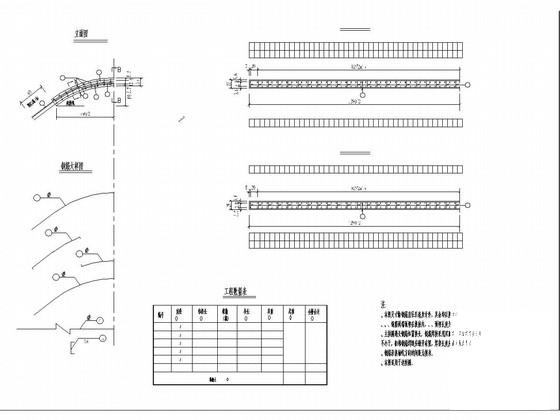

拱圈钢筋布置图

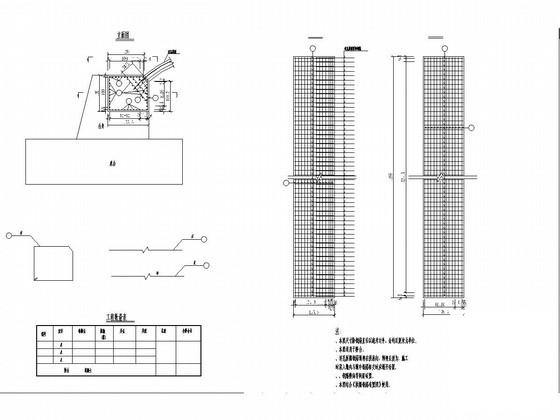

墩台钢筋布置图

桥面铺装及伸缩缝

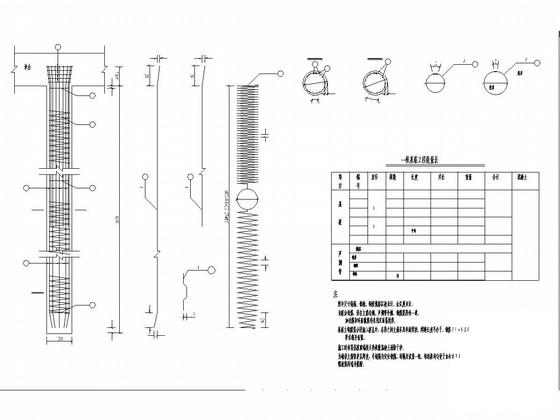

桥墩基桩钢筋构造图
