8m单跨实腹式圬工拱桥维修加固施工图纸cad构造图

该附件为： 8m单跨实腹式圬工拱桥维修加固施工图2019， 格式为dwg word，包含：设计依据图纸，节点清晰，同类工程可下载参考。

一、项目概要：

xx桥道路等级为二级，本桥是一座单跨实腹式圬工拱桥，本次实测桥梁全长13.0m，桥宽6.0m，跨径8.0m。本桥上部结构由拱圈、拱上结构组成。主拱圈及拱上结构均由粗料石浆砌而成，拱圈厚0.4m，净跨8.0m。
本桥下部结构由桥台、基础及河床组成。桥台为重力式桥台，由砌体（粗料石）浆砌而成，无法明确桥台基础的型式、埋深及桥位处地质情况。本桥未设置锥坡、翼墙及调治构造物。
本桥桥面系由桥面铺装、栏杆以及附属标志组成。该桥桥面横向布置：护栏（0.1m）人行道（0.9m）车行道（4.0m）人行道（0.9m）护栏（0.1m）。
本桥桥面铺装采用水泥混凝土；上下游侧设置高1.25m护栏以及人行道；本桥桥面未设置排水孔，依靠桥面纵横坡进行排水；桥面未设置桥梁管养公示牌及限载、限轴重牌、交通标志限、伸缩缝、照明设施。
根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代）对xx桥技术状况进行评定。将该桥全桥的技术状况等级直接评定为4类，即主要构件有大的缺损，严重影响桥梁使用功能。

二、编制依据：

三、相关图片：

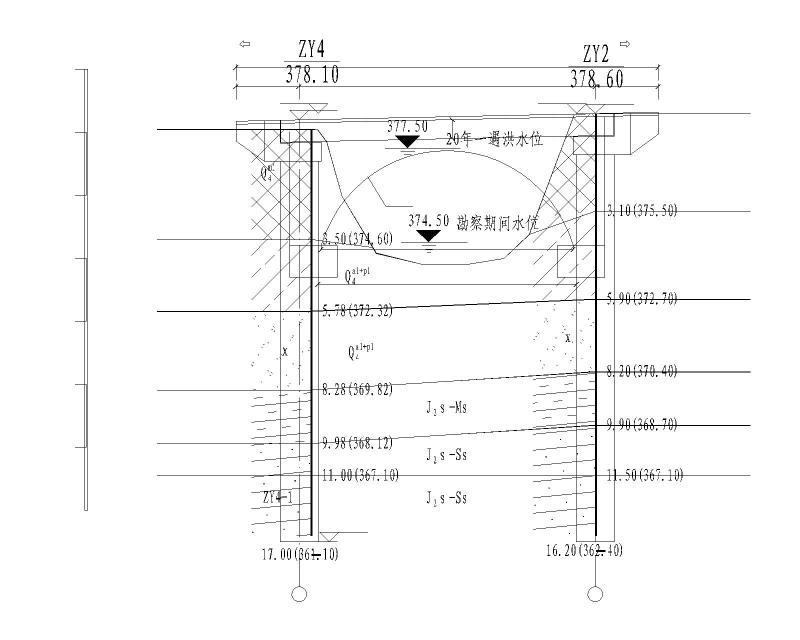

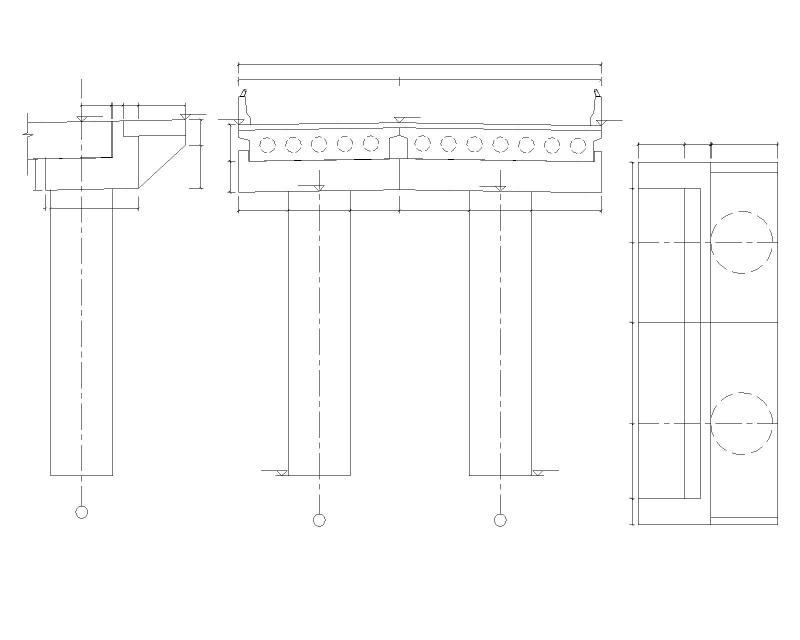

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
