30m单跨空腹式圬工拱桥病害处治施工图纸cad构造图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:52m
  • 行车道位置:上承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:圬工桥
该附件为: 30m跨径单跨空腹式圬工拱桥病害处治施工图2019 ,格式为dwg word,同类工程可下载参考。
一、项目概要:
  1. xx大桥道路等级为三级,是一座单跨空腹式圬工拱桥,本次实测桥梁全长52.0m,桥宽7.6m,跨径30.0m。上部结构由拱圈、拱上结构组成。主拱圈及拱上结构均由浆砌块石组成。主拱圈拱腹有一层混凝土加固层,拱圈厚0.7m,净跨30.0m,共有6个腹拱。
  2. 本桥下部结构由桥台、基础及河床组成。桥台均为重力式桥台,由砌体(粗料石)浆砌而成,无法明确桥台基础的型式、埋深及桥位处地质情况。本桥未设置锥坡、翼墙及调治构造物。
  3. 本桥桥面系由桥面铺装、栏杆、排水系统以及附属标志组成。该桥桥面横向布置:路肩(0.8m) 车行道(6.0m) 路肩(0.8m)。本桥桥面铺装采用水泥混凝土;上下游侧设置高0.8m波纹型护栏;本桥桥面未设置排水孔,依靠桥面纵横坡进行排水;
  4. 根据检测结果,依据《公路桥梁技术状况评定标准》(JTG/TH21-近代)对高墩大桥技术状况进行评定。本桥全桥技术状况按最差部件评分,即全桥技术状况评分为53.60分,属于4类桥梁。
二、编制依据:
(1)《公路桥涵设计通用规范》(JTG D60-近代)
(2)《公路圬工桥涵设计规范》(JTG D61-近代)
(3)《公路桥梁加固设计规范》(JTG/T J22-近代)
(4)《公路桥梁加固施工技术规范》(JTG/T J23-近代)
(5)《混凝土结构设计规范》(GB 50010-近代)
(6)《公路钢筋混凝土及预应力混凝土桥涵规范》(JTG 3362—2018)
(7)《公路交通安全设施设计规范》(JTG D81-2017)
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

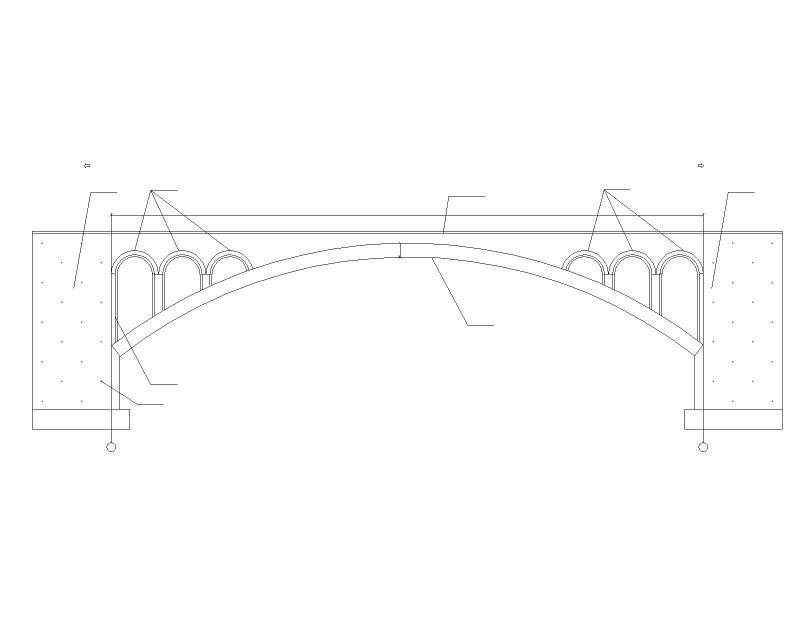

  • 桥梁立面布置图
    桥梁立面布置图

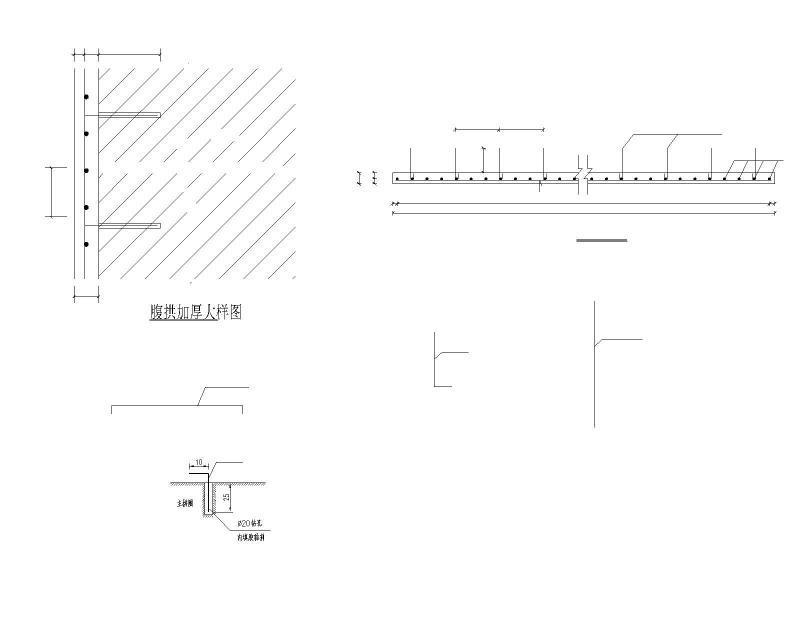

  • 腹拱圈及立柱整治图
    腹拱圈及立柱整治图

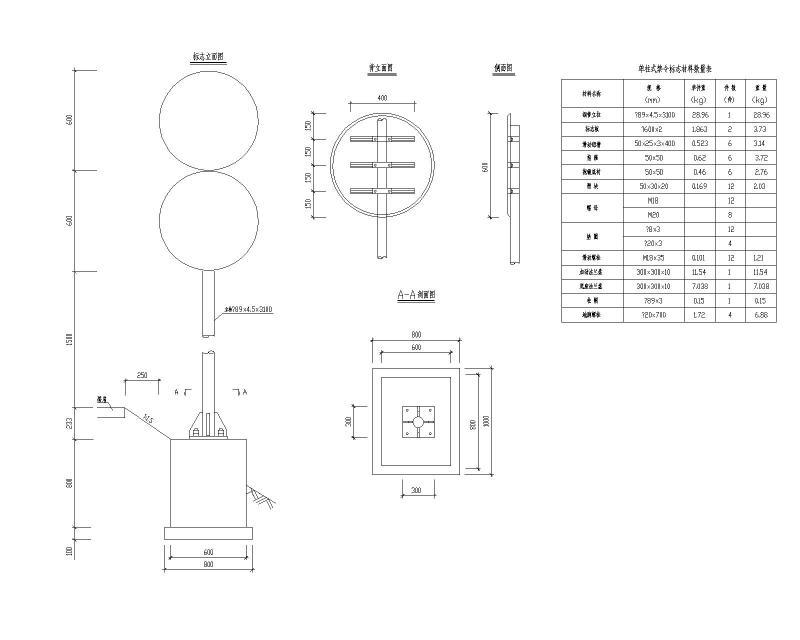

  • 立柱标志构造图
    立柱标志构造图
以上是部分截图,请下载附件后查看完整高清内容
