1-16m空腹式石拱桥全套施工大样图构造图及施工流程图

附件详情

  • 桥梁主要工程数量表
  • 桥型总体布置图
  • 桥台一般构造图
  • 拱圈大样图
  • 拱圈座标表
  • 护拱及台后排水构造图
  • 地袱、栏杆结构图
  • 桥面铺装钢筋布置图
  • 伸缩缝、变形缝构造图
  • 锥坡及台前护坡构造图
  • 桥面排水构造图
  • 施工流程图

附件详情

设计标准:
桥型:一孔净跨16m的空腹式石拱桥;
设计荷载: 公路-II级;
桥面宽度:净3.6+2×0.4米的护栏;
设计洪水频率:1/50
......
桥型方案:
总体布置上部结构为一孔净跨16m的空腹式石拱桥,净矢高3.0m,主拱圈两肩各设有三个等跨腹拱圈,桥宽净3.6+2×0.4=4.4米,桥全长27.38米。
桥台采用U型桥台,扩大基础。
......
设计要点:
该资料的结构体系无铰拱圬工结构,按现浇构件设计。
设计计算采用平面杆系结构计算软件桥梁博士计算,拱上建筑不参与结构受力。
......
,共16张。

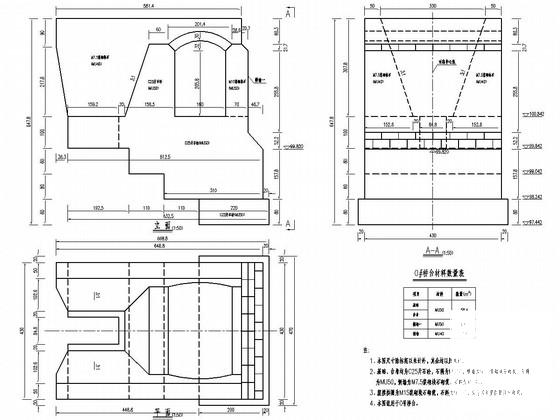

桥台一般构造图

拱圈大样图

伸缩缝构造图

锥坡及台前护坡构造图

栏杆结构图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空腹式石拱桥施工大样图 - 1
    空腹式石拱桥施工大样图 - 1
  • 空腹式石拱桥施工大样图 - 2
    空腹式石拱桥施工大样图 - 2
  • 空腹式石拱桥施工大样图 - 3
    空腹式石拱桥施工大样图 - 3
  • 空腹式石拱桥施工大样图 - 4
    空腹式石拱桥施工大样图 - 4
  • 空腹式石拱桥施工大样图 - 5
    空腹式石拱桥施工大样图 - 5
  • 空腹式石拱桥施工大样图 - 6
    空腹式石拱桥施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
