1×28m单跨空腹式板拱桥维修加固施工大样图cad布置图

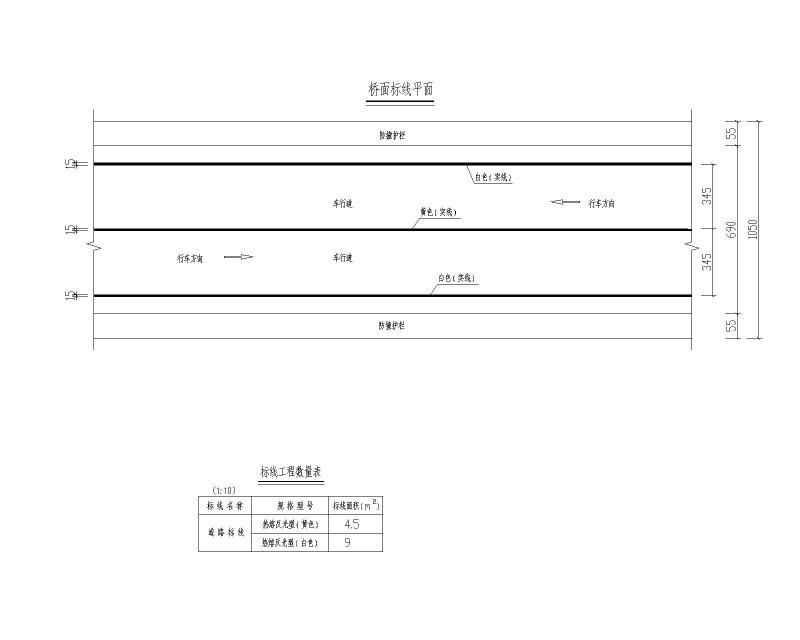

xx大桥全长 55.5m，跨径组合 1×28m，桥面全宽为 10.5m，横向布置为 0.3m（栏杆） 1.5m（人行道） 6.9m（车行道） 1.5m（人行道） 0.3m（栏杆）。

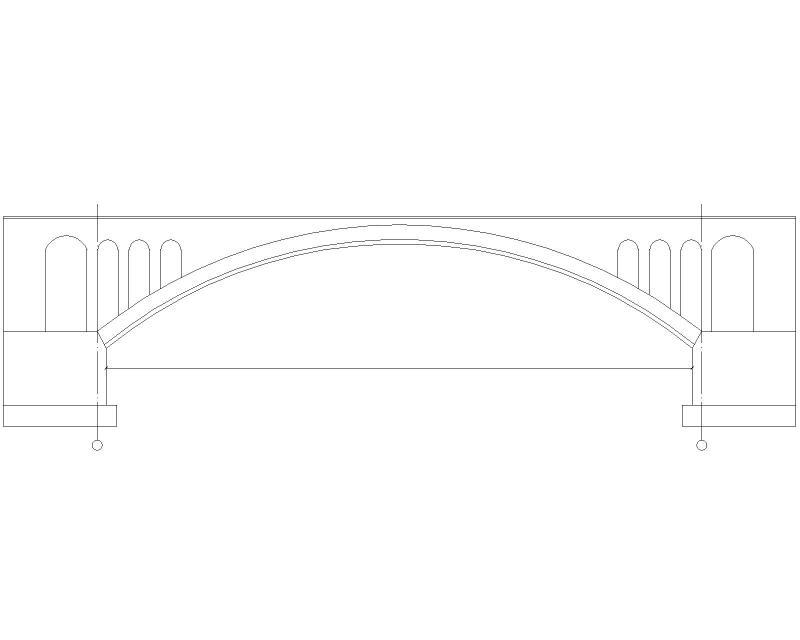

该桥上部结构为空腹式板拱，主拱圈已增大截面加固，原主拱圈厚 1.6m，现主拱圈厚 2.0m，矢高 6.7m；下部结构为重力式圬工桥台；桥面为沥青混凝土铺装，未设伸缩缝。

该桥目前存在的主要病害有：（1）主拱圈坪山侧拱脚左侧面在新旧拱圈结合面存在 1 处环向开裂。（2）1#、8#腹拱底面渗水泛白，两侧拱上侧墙局部存在渗水痕迹。（3）0#台左右侧锥坡长有杂草。（4）桥面铺装多处凹凸不平，局部存在横向裂缝。（5）左侧人行道在 1#腹拱处存在 1 处破损。
