70m跨径预应力系杆钢管混凝土拱桥设计cad图纸_空腹式轻型桥台概念

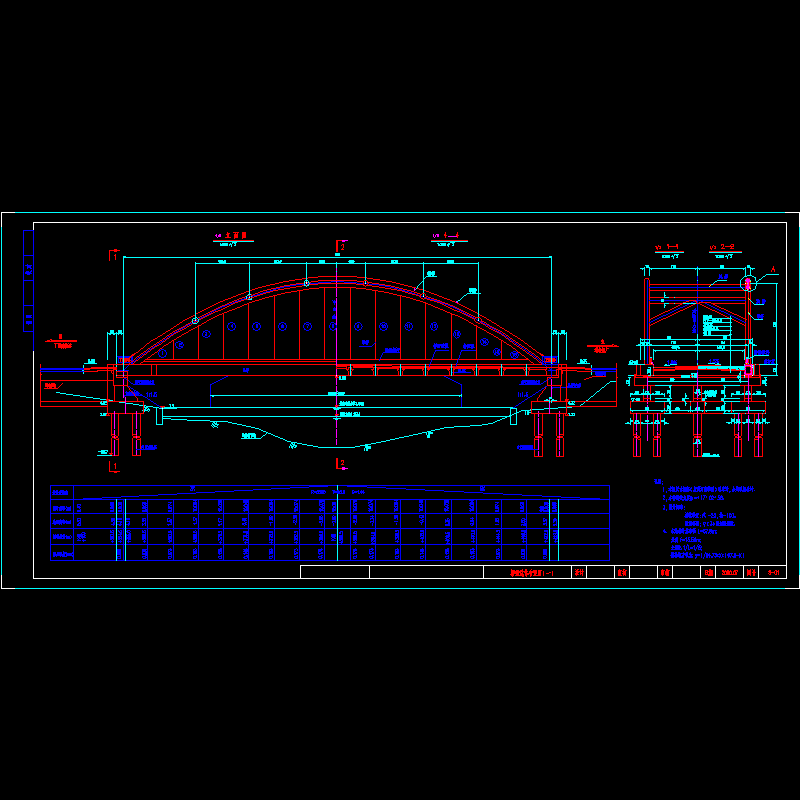

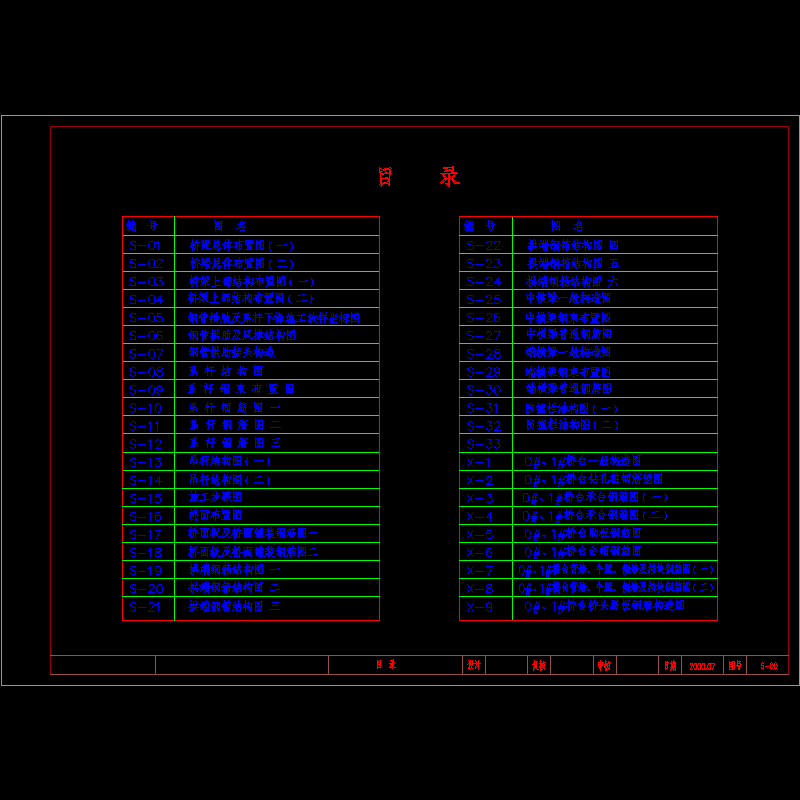

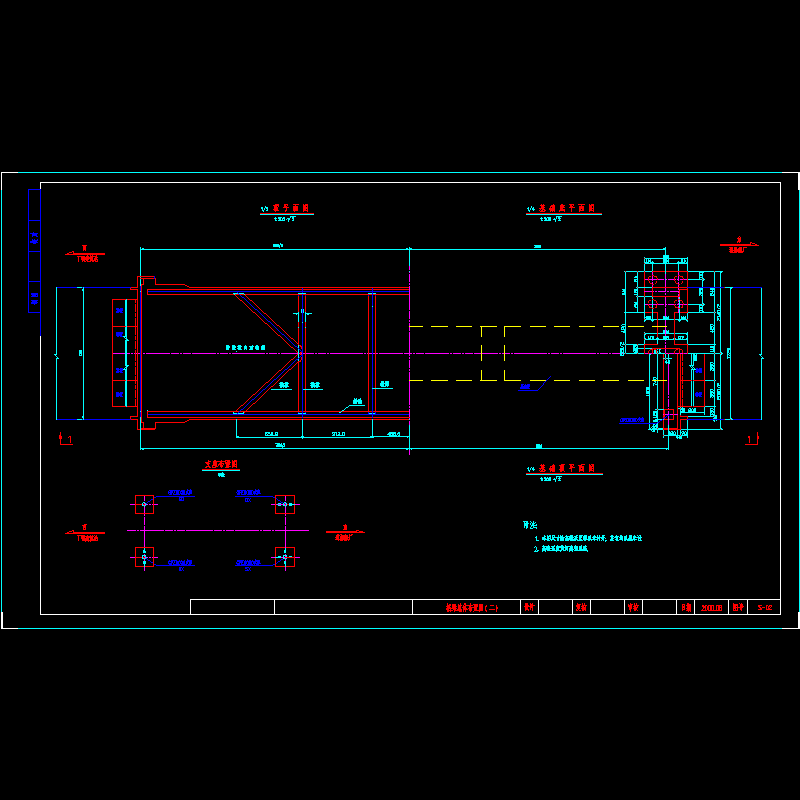

设计标准： 　　 1、桥面净空：按甲方要求，净14M，单幅布置。 　　 2、通航净空：净宽50M，净高5M；最高通航水位为废黄河3.5M。 　　...... 　　结构设计： 　　 结合本桥桥址地形航道要求，主孔采用70米跨径预应力系杆钢管混凝土拱桥，全桥计至搭板尾长为86米。两侧3.2%降坡，全桥均位于半径R=3200米的竖曲线上。 　　 桥台按空腹式轻型桥台概念设计。桩基础采用φ120CM钻孔灌注桩，每个桥台8根，桩顶反力420吨，两个分离的承台和竖板及联结帽梁组成的门型框架为计算图式，台后土压力仅计帽梁以上部分，帽梁以下填土应采用土工合成材料进行加劲，不对桥台产生压力。
