桥梁概况:
大桥采用一孔中承式钢管混凝土拱桥,拱肋采用悬链线无铰拱,净跨径Lo=133m,净矢高fo=33.25m,计算跨径L=134.83m(斜置长度),净矢跨比f/L=1/4,拱轴系数m=1.5。为适应路线纵坡以及简化设计和施工,采用正拱斜置,拱脚连线与水平线夹角为1.06°。桥梁全长为154.0m;桥面结构采用吊杆吊预应力工字型横梁,纵置桥面板,桥面板结构连续。桥面标准全宽15.8m,拱肋与桥面交界处人行道拓宽后形成局部16.66m桥面全宽。桥面纵向设2.5%单向坡度,横向设1.5%双向坡度。桥台采用重力式结构,基础采用桩基或刚性扩大基础。
......
施工方案:
根据桥梁设计特点和桥梁所处的地形,该项目采用无索塔缆吊施工。按照设计图安装缆吊系统试验合格后,吊装拱肋,拱肋合拢灌注混凝土后,安装吊杆,然后再吊装横梁和桥面板。拱肋采用双吊点单吊系统吊装,单肋合拢,采用正扣施工,主索锚和扣索锚合一;横梁采用双吊点双吊系统抬吊吊装,桥面板采用双吊点单吊系统吊装横移就位。拱肋和吊杆厂制,其他现场预制或现浇。
......
,共65页。

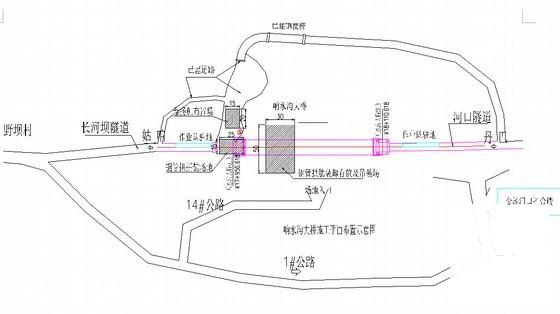

施工总 平面布置图

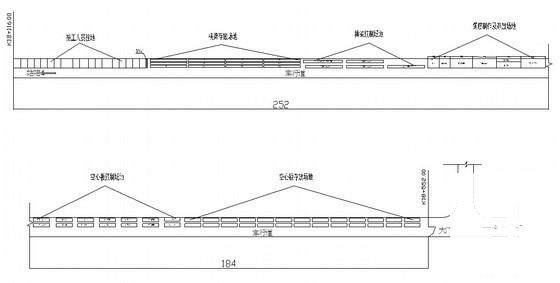

施工平面图

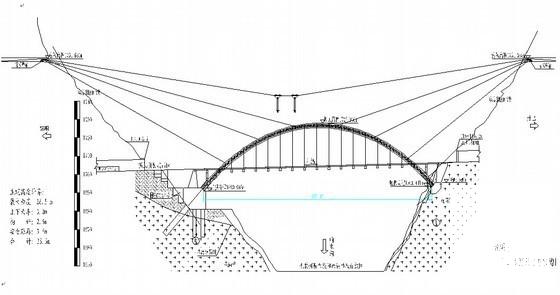

大桥缆吊施工正面图

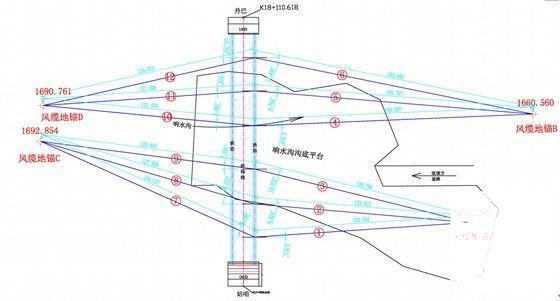

大桥缆吊施工平面图

大桥缆吊系统吊点构造图
