下承式双幅钢管混凝土系杆拱桥CAD施工图纸(引桥).dwg

附件详情 【项目概要】    上部结构:两岸引桥上部构造均采用预应力混凝土连续箱梁,桥跨布设为一联5X30米双幅桥;主桥采用下承式钢管混凝土系杆拱,桥跨布设为(51 80 51)米双幅桥;桥梁总长488米    下部构造:引桥桥墩采用φ140钢筋砼三柱式墩身,φ150钢筋砼钻孔灌注桩基础;两岸桥台为肋式台,钻孔灌注桩基础。主桥桥墩采用薄壁门式框架墩,φ200钢筋砼钻孔灌注桩基础    箱梁结构:箱梁中心高为1.5米,梁中距2.99米,行车道板中梁预制宽度2.2米,边梁预制宽度2.75米,湿接缝宽0.79米。箱梁跨中腹板及底板厚0.18米,端部腹板及底板厚0.28米    主拱肋:中孔拱肋由两根φ900×14mm的圆钢管混凝土组成的竖向哑铃形断面,管内浇泵送充填50#混凝土,两拱肋之间设置三根一字式横撑,由两根φ600×8mm的圆钢管和钢腹板组成;边孔拱肋由两根φ750×12mm的圆钢管混凝土组成的竖向哑铃形断面,管内泵送充填50#混凝土。两拱肋之间设置两根一字式横撑,由两根φ500×8mm的圆钢管和钢腹板组成   【设计标准】    1. 设计洪水频率:大桥1/100;    2.桥面宽度:主桥:2×(0.25米栏杆 1.5米人行道 0.9米拱肋 0.5米防撞栏 净16米行车道 0.5米防撞栏 0.9米拱肋),双幅间距1米;引桥:2×(0.25米栏杆 1.5米人行道 净16米行车道 0.5米防撞栏),双幅间距4.0米;    3.地震基本烈度:Ⅶ度,按Ⅷ度设防;    4.桥梁纵坡:主桥落在R=12000m的竖曲线上,桥面标高左、右两岸全部对称。西岸纵坡i=1.0%,东岸纵坡i=-1.0%;    5.桥面横坡:2.0%。    6.通航标准:考虑通航小型游艇   【资料内容】    桥型布置图、主桥上部构造横断面布置图、中拱拱肋坐标图、边拱拱肋坐标图、中拱拱肋构造图、边拱拱肋构造图、拱肋接头构造图、中拱横撑构造图、边拱横撑构造图、吊杆构造图、吊杆横梁一般构造图、吊杆横梁预应力钢束图、吊杆横梁预应力封锚端细部构造图、吊杆横梁普通钢筋图、加劲纵梁钢筋构造图、系杆构造图、系杆槽架构造图、桥面板一般构造图、桥面板A钢筋构造图、桥面板B钢筋构造图、主跨桥面铺装构造图、主桥行车道Π形板支座、施工加载程序图、30米跨箱梁上部一般构造图、引桥人行道盖板平面布置及构造配筋图、主桥栏杆构造配筋图、引桥栏杆构造配筋图、主桥泄水管构造图、引桥泄水管构造图、防撞护栏Ⅰ一般构造图、防撞护栏Ⅰ钢筋构造图、防撞护栏Ⅱ一般构造图、防撞护栏Ⅱ钢筋构造图、防撞护栏Ⅰ基础钢筋构造图、8米搭板构造图、搭板端头垫层钢筋网构造图、5#、8#桥墩一般构造图、5#、8#桥墩拱节点构造图、5#、8#桥墩墩身配筋图、5#、8#桥墩拱脚构造配筋图、6#、7#桥墩一般构造图、6#、7#桥墩拱节点构造图、6#、7#桥墩墩身配筋图、6#、7#桥墩拱脚构造配筋图、5#~8#墩人行道挑梁及防震挡块构造配筋图、5#~8#桥墩承台钢筋构造图、5#、8#桥墩桩基钢筋构造图、6#、7#桥墩桩基钢筋构造图、1#~4#、9#~12#桥墩一般构造图……共150余张CAD图纸 边拱拱肋构造图 边拱横撑构造图 吊杆构造图 吊杆横梁一般构造图 中拱拱肋构造图 吊杆横梁预应力钢束图 钢管拱肋安装示意图 拱肋接头构造图 过桥水管管架 系杆构造图 引桥段栏杆 资料包含内容 桥墩一般构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

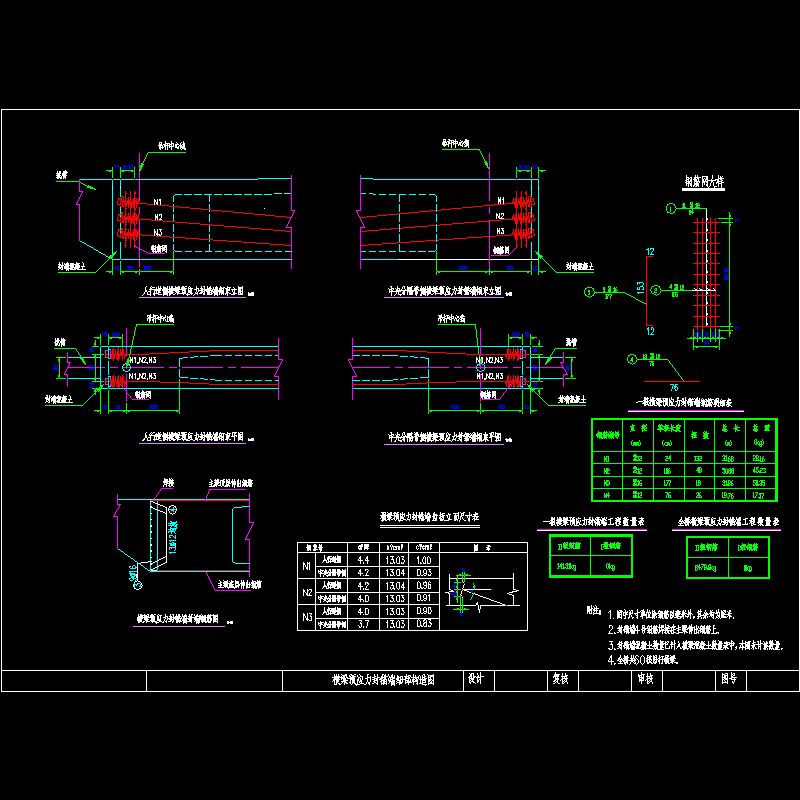

  • 吊杆横梁预应力封锚端细部构造图.dwg
    吊杆横梁预应力封锚端细部构造图.dwg

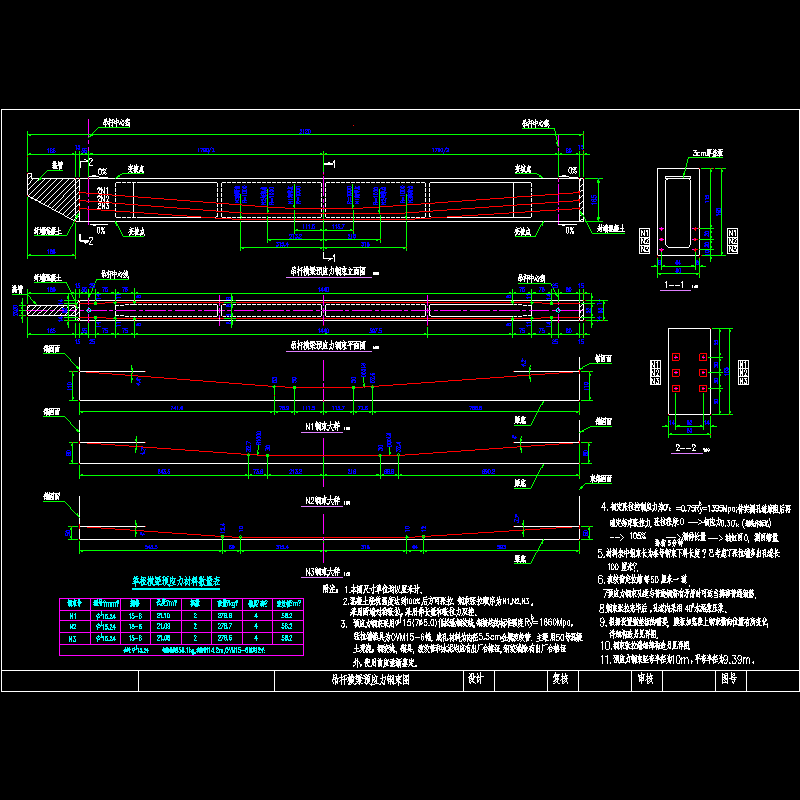

  • 吊杆横梁预应力钢束图.dwg
    吊杆横梁预应力钢束图.dwg

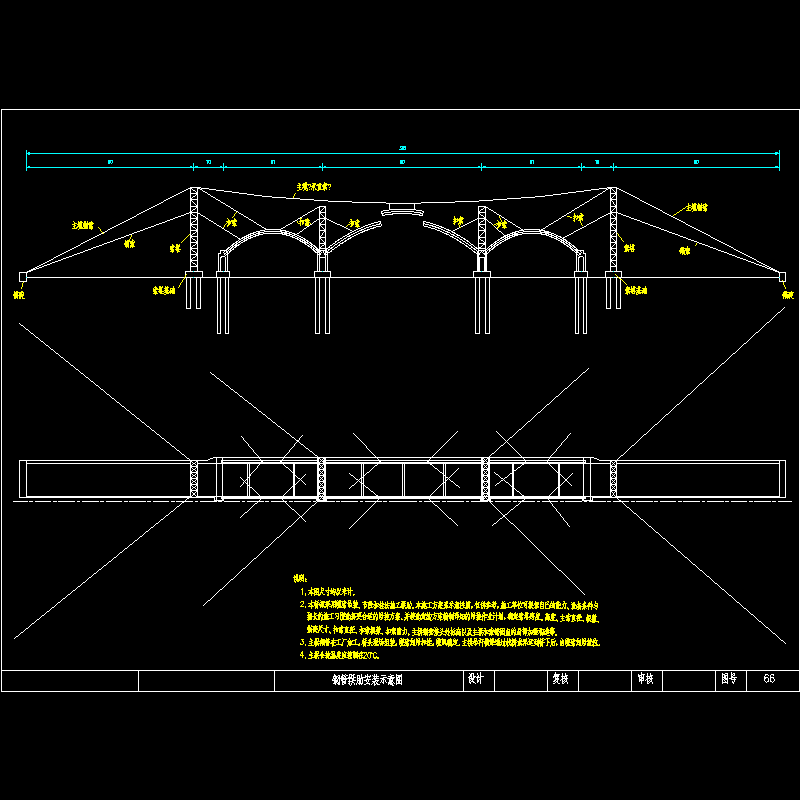

  • 钢管拱肋安装示意图2[66].dwg
    钢管拱肋安装示意图2[66].dwg

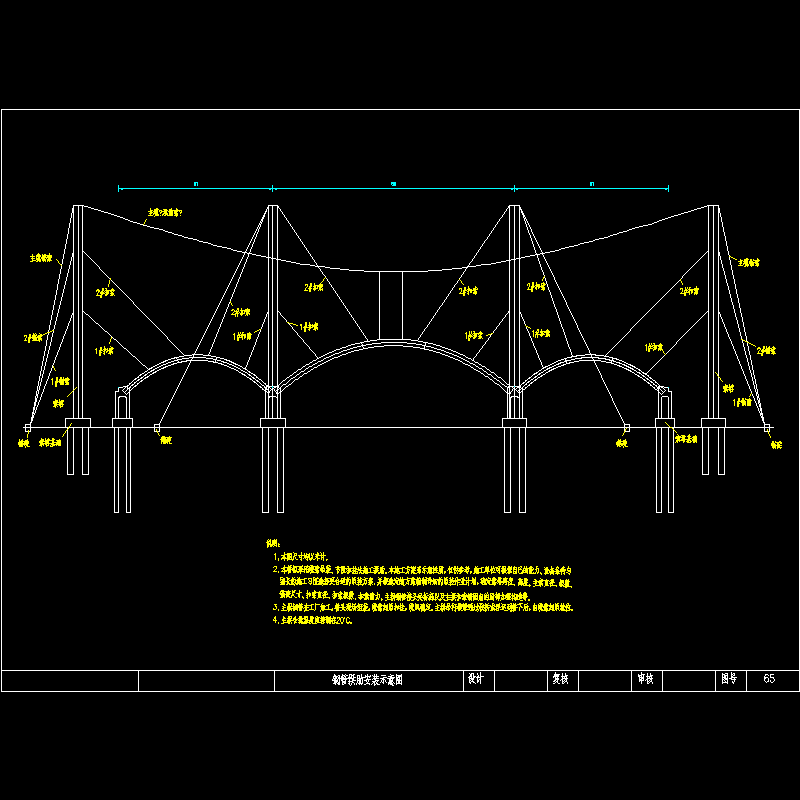

  • 钢管拱肋安装示意图[65].dwg
    钢管拱肋安装示意图[65].dwg

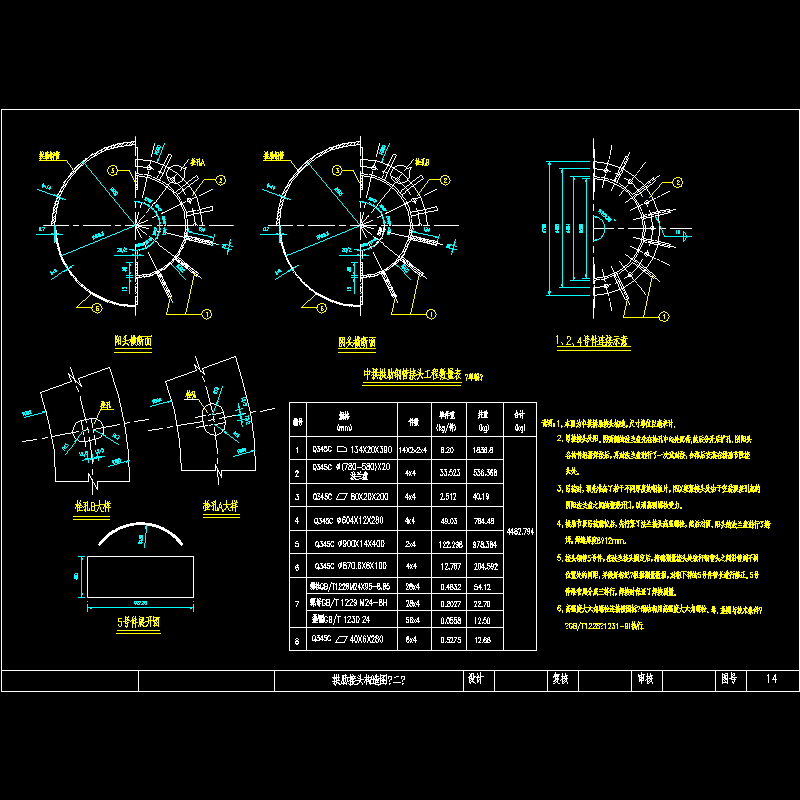

  • 拱肋接头构造图(二)[14].dwg
    拱肋接头构造图(二)[14].dwg
  • 拱肋接头构造图(三)[15].dwg
    拱肋接头构造图(三)[15].dwg
  • 拱肋接头构造图(四)[16].dwg
    拱肋接头构造图(四)[16].dwg
  • 拱肋接头构造图(一)[13].dwg
    拱肋接头构造图(一)[13].dwg
以上是部分截图,请下载附件后查看完整高清内容
