99m钢管混凝土下承式系杆拱大桥设计CAD图纸

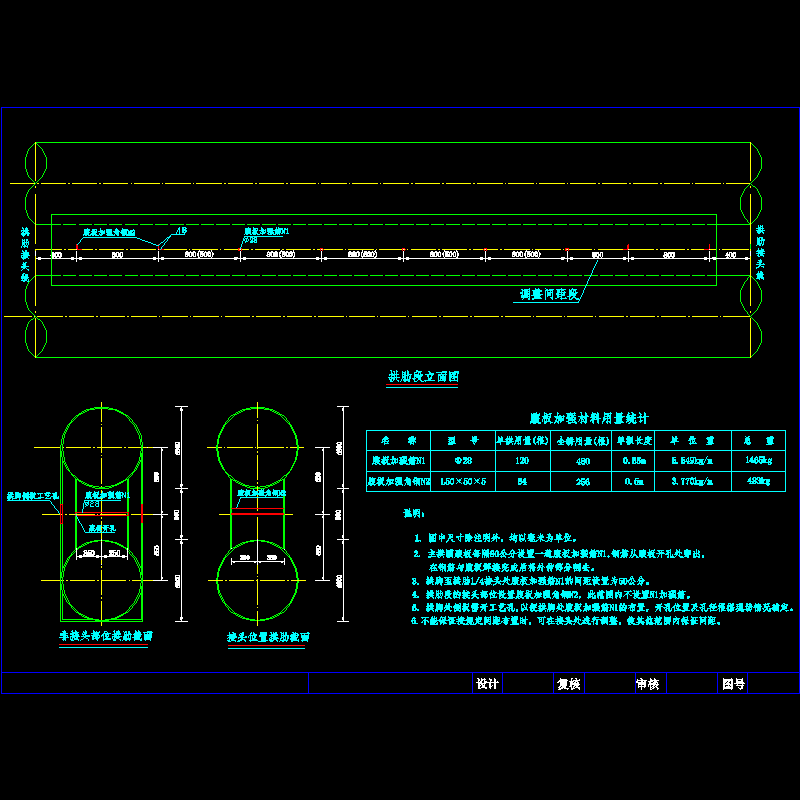

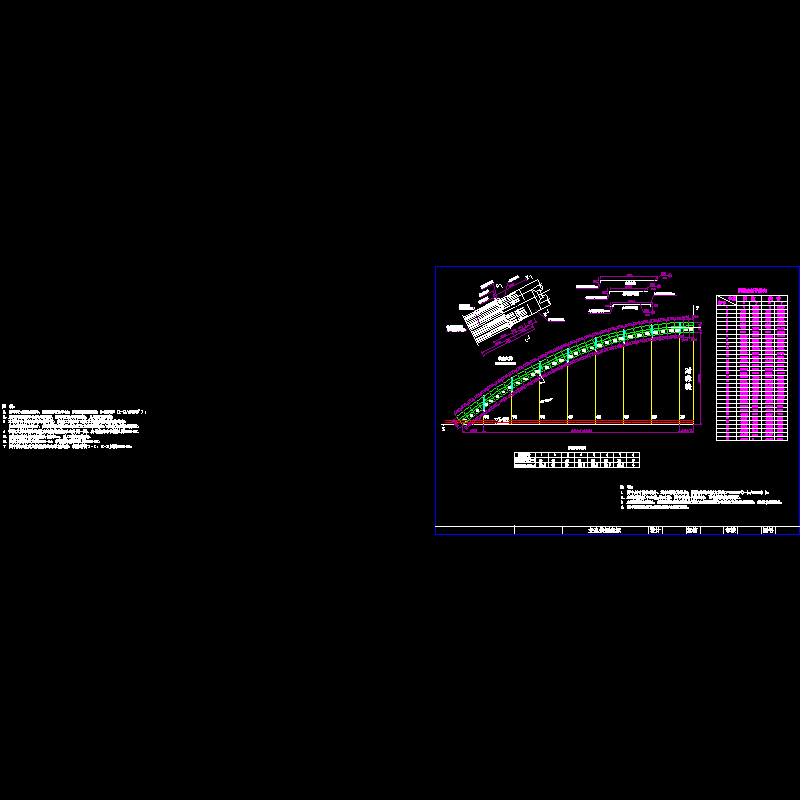

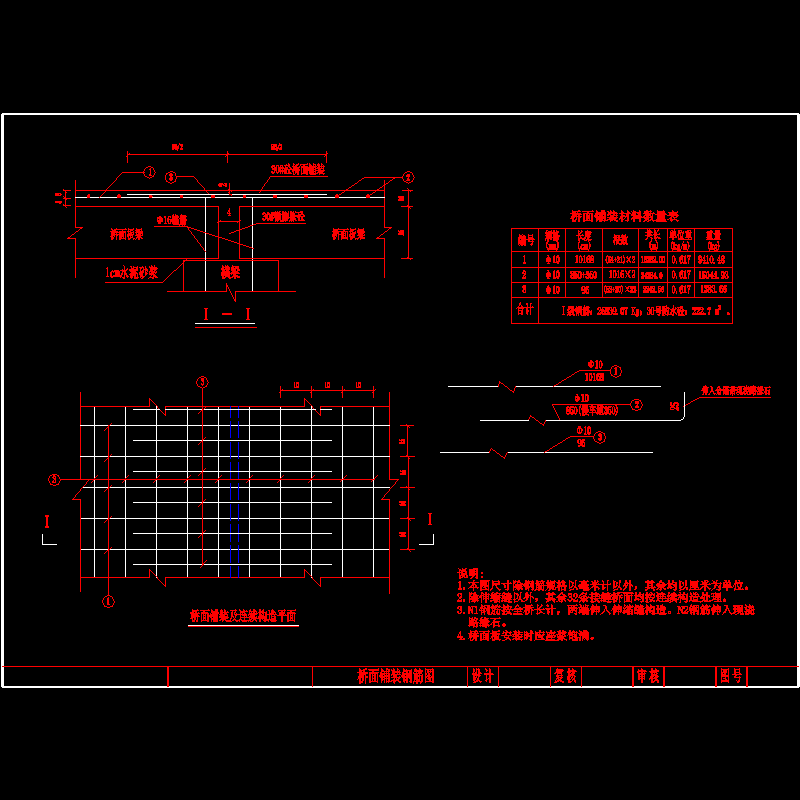

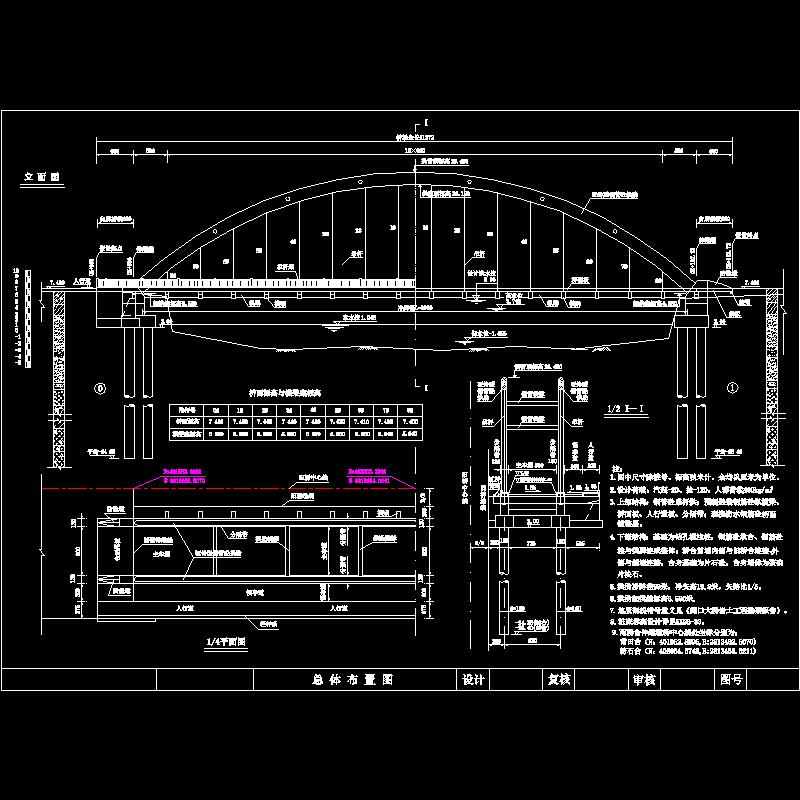

一． 设计基该附件 　　1． 设计标准 　　设计荷载：汽车—超20，挂车—120级，人群荷载—4.0KN/m2； 　　桥面宽度：2x(2.75米人行道 3米非机动车道 1.3米分隔带 8米机动车道 1.3米分隔带)=2x16.35米； 　　桥面标高：参考旧桥桥面标高及接线路面标高定为7.40m； 　　桥面坡度：纵坡为0%，桥面横坡机动车道为1.5%，非机动车道为1.0%； 　　通航标准：不考虑通航； 　　地震烈度：7级地震设防。 　　 　　1 设计说明 　　2 桥梁工程数量表 　　3 桥位平面图 　　4 总体布置图 　　5 主拱拱圈坐标 　　6 主拱拱圈截面 　　7 腹板加强 　　8 钢管拱肋焊接加固图 　　9 拱肋分段及砼顶升灌注图 　　10 分段中接头构造图 　　11 拱肋横撑布置与构造图 　　12 拱桥横撑布置与构造图（一） 　　13 拱桥横撑布置与构造图（二） 　　14 主拱拱脚钢筋位置及钢板尺寸图(1) 　　15 主拱拱脚钢筋位置及钢板尺寸图(2) 　　16 拱脚结点构造图 　　17 拱脚钢箱构造图 　　18 系杆及锚端构造图 　　19 系杆及锚端细部构造图 　　20 吊杆构造图（一） 　　21 吊杆构造图（二） 　　22 拱肋吊杆加劲图 　　23 横梁一般构造图 　　24 横梁配筋构造图（一） 　　25 横梁配筋构造图（二） 　　26 拱脚挑梁钢筋构造图 　　27 拱脚箱型横梁配筋构造图
