1-100m单承载面下承式钢管混凝土简支系杆拱桥设计大样图构造图

附件详情

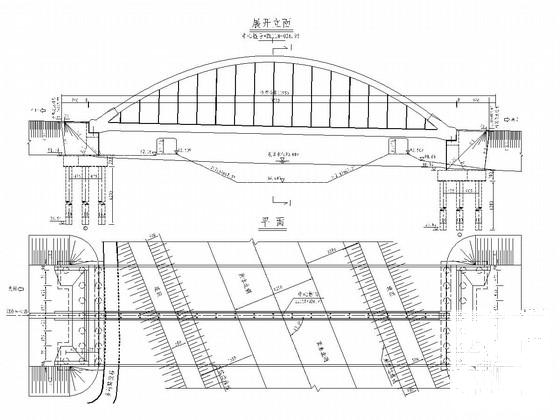

桥梁概况:
本桥建筑设计结构形式为1-103.2m单承载面下承式钢管混凝土简支系杆拱桥,设计角度90度,桥梁全长119.86m。上部结构为单承载面下承式钢管砼系杆拱桥。下部结构采用重力式U台,钻孔灌注群桩基础。
......
设计标准:
1、设计荷载:公路-Ⅰ级
2、桥下净空:≥4.5m
3、桥面宽度:(0.5m护栏+12.75m行车道)+3.8m中央分隔带+(12.75m行车道+0.5m护栏)=30.3m
4、桥面横坡:右超高2%
5、地震动峰值加速度0.15g
......
共118页。

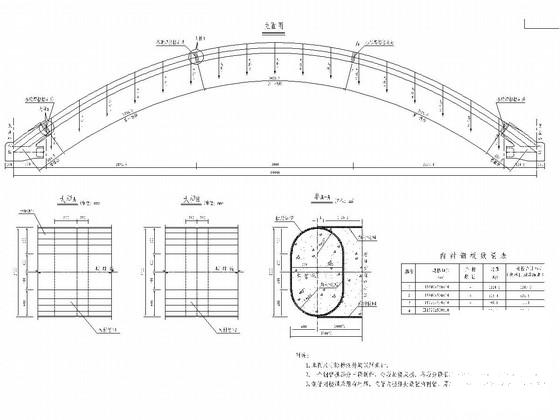

拱肋一般构造图

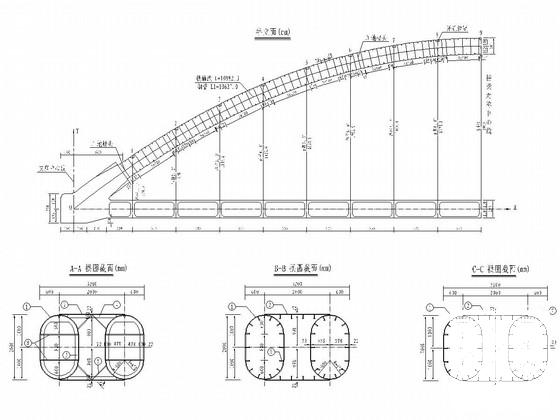

拱肋分段及连接大样图

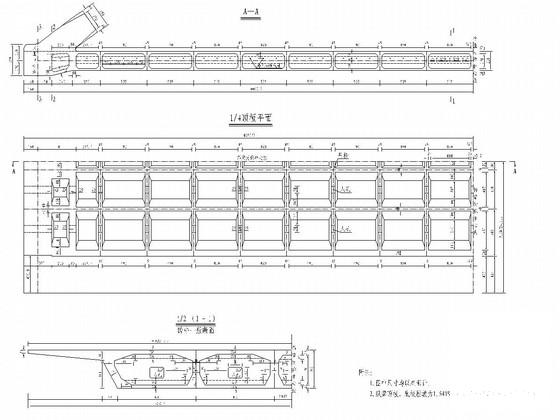

纵梁一般构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 简支系杆拱桥设计大样图 - 1
    简支系杆拱桥设计大样图 - 1
  • 简支系杆拱桥设计大样图 - 2
    简支系杆拱桥设计大样图 - 2
  • 简支系杆拱桥设计大样图 - 3
    简支系杆拱桥设计大样图 - 3
  • 简支系杆拱桥设计大样图 - 4
    简支系杆拱桥设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
