通和桥(40m钢筋砼系杆拱桥)CAD施工图纸.dwg

设计荷载:公路—II级;   上部采用42.8m系杆拱组合梁矢跨比1:5,下部采用肋式桥台,嵌岩桩基础接承台。   01-施工顺序图.dwg   02-总体布置.dwg   03-系杆拱主孔构造图.dwg   04-系杆预应力钢束构造图.dwg   05-系杆拱普通钢筋构造图.dwg   06-吊杆连接构造图.dwg   07-端、中横梁一般与钢筋图(bbb).dwg   08-风撑.dwg   09-1m行车道板钢筋构造图.dwg   10-1.5m行车道板钢筋构造图.dwg   11-桥面铺装.dwg   12-桥台一般构造图.dwg   13-台帽.dwg   14-台背.dwg   15-主肋钢筋.dwg   16-主肋钢筋11.dwg   17-承台.dwg   18-桩基础.dwg   19-系杆拱支座布置图.dwg   20-RG伸缩缝.dwg   21-过桥管架构造图.dwg   22-桥头搭板(无枕梁).dwg   23-行车道外侧护栏构造图.dwg   24-人行道内侧栏杆构造图.dwg   25-人行道外侧栏杆构造图.dwg   通和桥工程数量表(无枕梁).xls

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

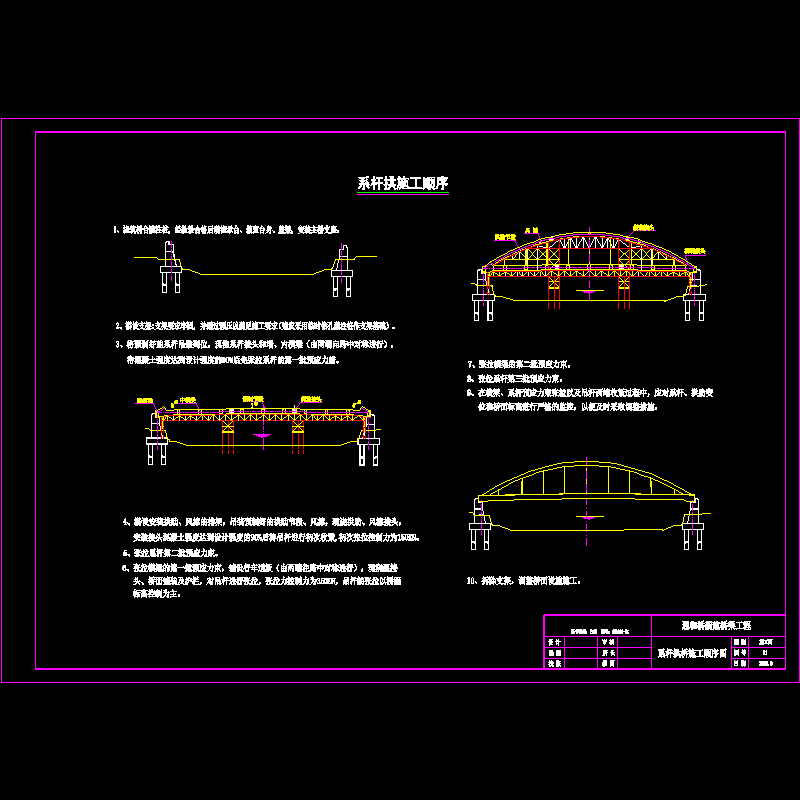

  • 01-施工顺序图.dwg
    01-施工顺序图.dwg
  • 02-总体布置.dwg
    02-总体布置.dwg

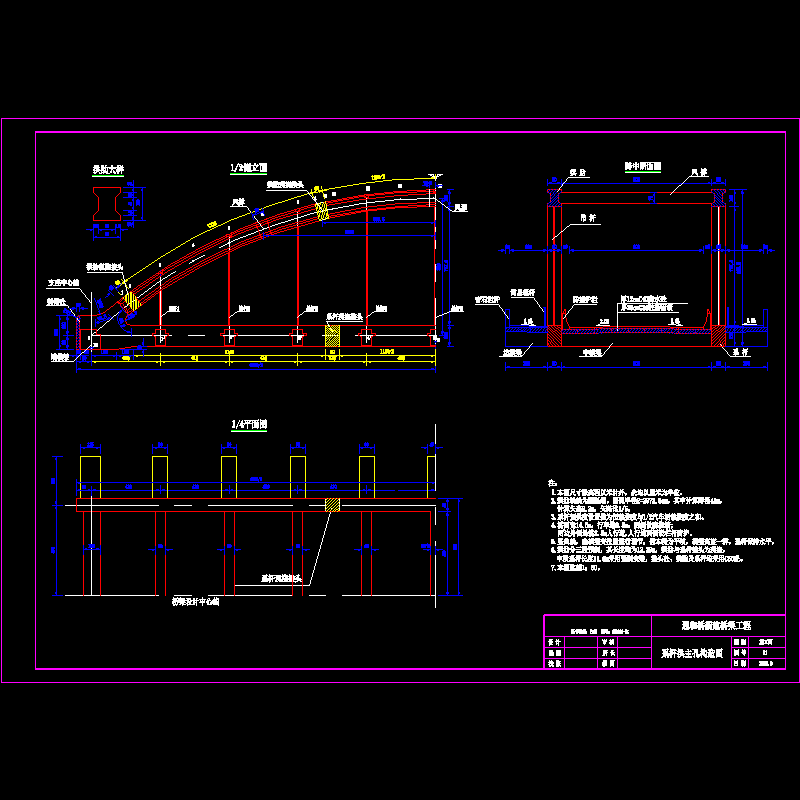

  • 03-系杆拱主孔构造图.dwg
    03-系杆拱主孔构造图.dwg

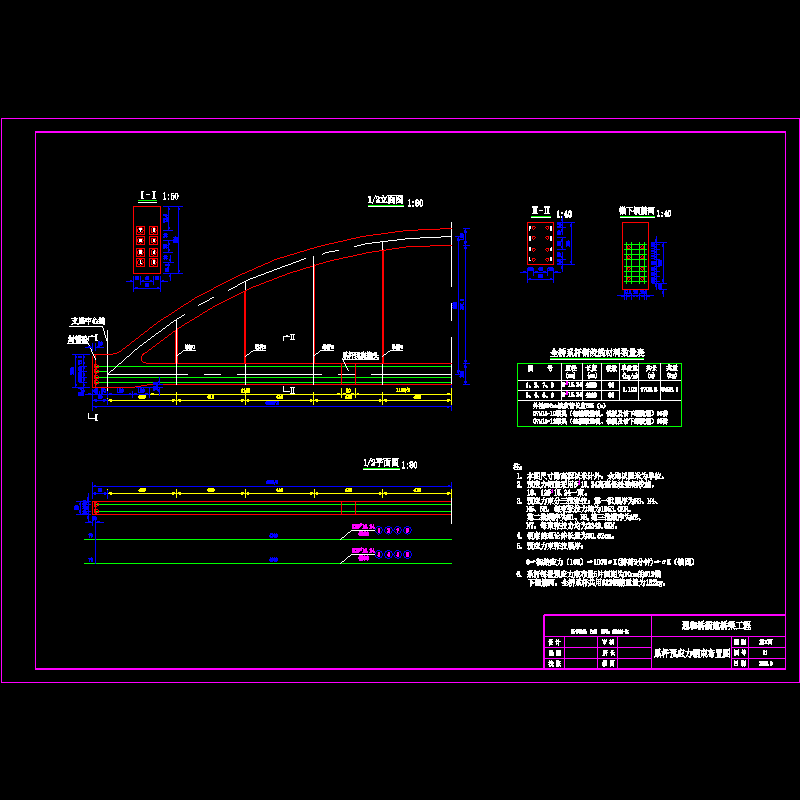

  • 04-系杆预应力钢束构造图.dwg
    04-系杆预应力钢束构造图.dwg

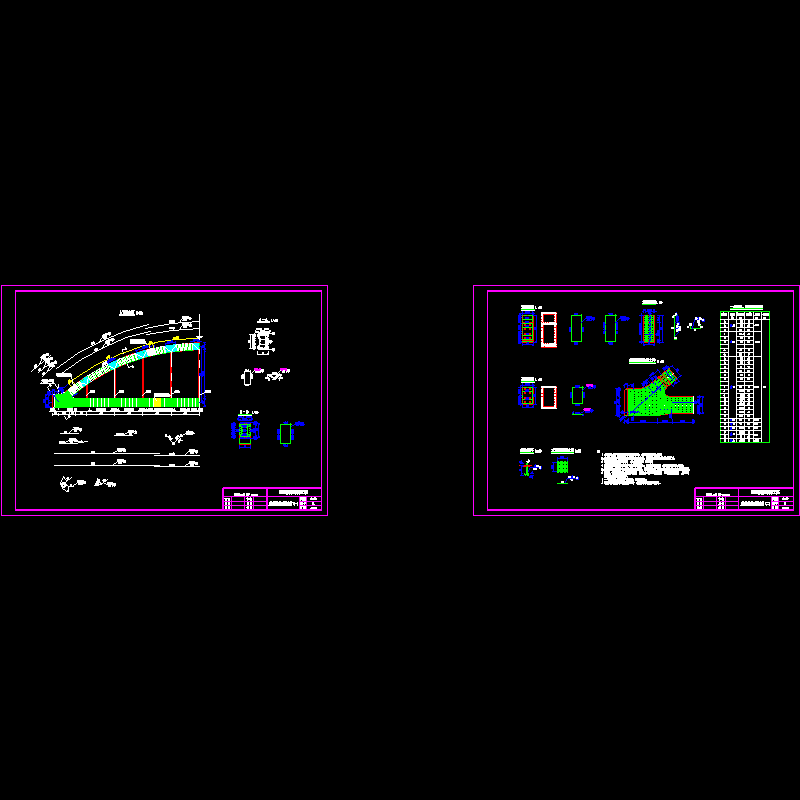

  • 05-系杆拱普通钢筋构造图.dwg
    05-系杆拱普通钢筋构造图.dwg
  • 06-吊杆连接构造图.dwg
    06-吊杆连接构造图.dwg
  • 08-风撑.dwg
    08-风撑.dwg
  • 09-1m行车道板钢筋构造图.dwg
    09-1m行车道板钢筋构造图.dwg
  • 10-1.5m行车道板钢筋构造图.dwg
    10-1.5m行车道板钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
