51米提篮式系杆拱桥（天桥）CAD施工大样图29张

资料简介
赚取积分

位置：湖南
使用性：人行桥
跨径大小和多跨总长：51m
承重构件受力情况：拱桥
使用年限：永久性桥

附件详情

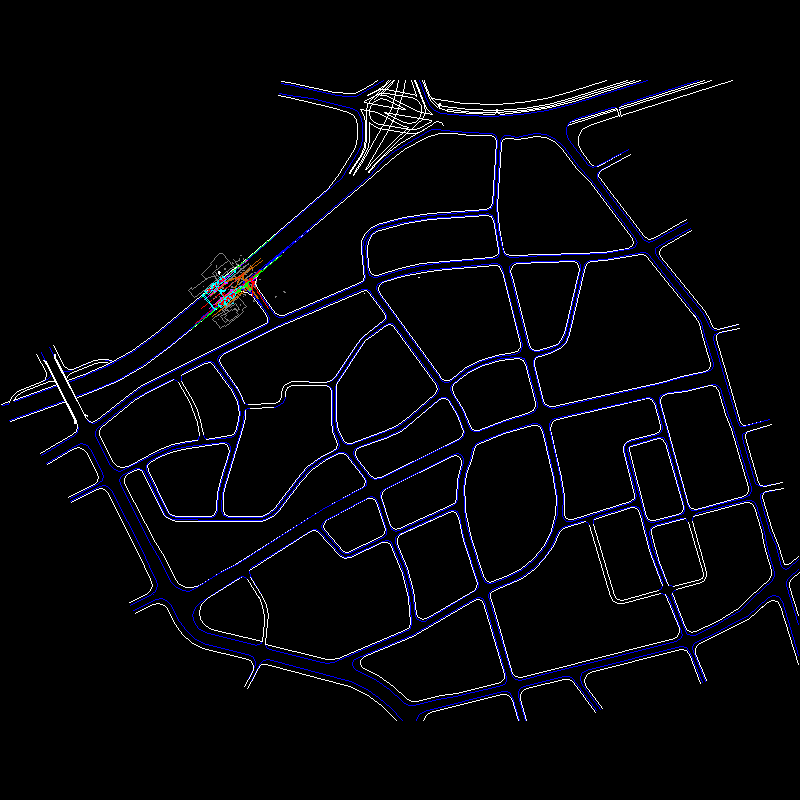

平面图
桥型图
现状管线平面图

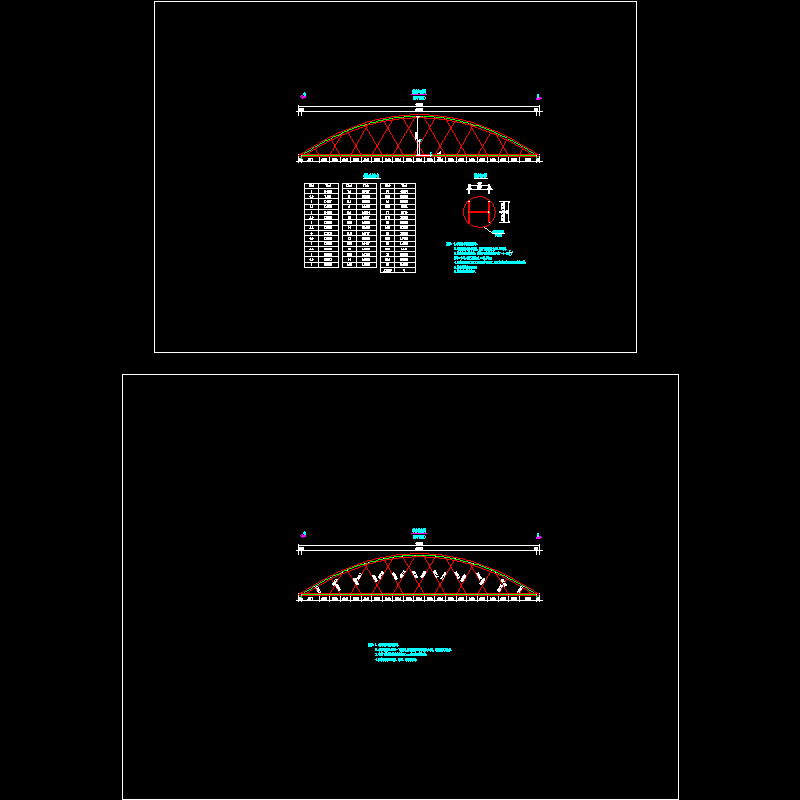

拱肋构造图
主墩盖梁一般构造图2
北侧坡道一般构造图
南侧坡道一般构造图
南、北侧坡道材料数量表
东南侧梯道一般构造图2
东北侧梯道一般构造图2
北侧主墩一般构造图
南侧主墩一般构造图
梯道桥墩结构及钢板大样图2
桥墩与桩基础连接大样图
梯道下端基础配筋图2
预拱度设置图
桩基护壁钢筋构造
梯道桥墩基础配筋图
铺装平面示意图
玻璃栏杆大样
伸缩缝构造图
支座平面布置图
施工顺序示意图2

附件详情

采用提篮式系杆拱桥，拱平面内倾角为84.232度。拱轴线采用抛物线，在拱平面内拱轴线形L=44.55m。桥长51.75米。拱肋截面采用300×300工字钢截面，施工完成后为^450铝塑板包封.拱肋采用热弯成形.拱肋材料为Q345B.拉索采用^s15.2-1钢铰线(环氧喷涂无粘结筋成品索)，采用在梁上张拉。拉索下料时张拉端应考虑60cm的预留工作长度。桥墩桩基设计为端承桩，持力层为中风化岩层,桩底进入持力层深度≥1.0m,其饱和单轴极限抗压强度为5.5（Mpa）。桥墩采用型钢钢管^350×10。桥墩中灌注C30微膨胀混凝土。扩大基础基地承载力不小于200kpa。
桥面及梯道、坡道均采用麻石板铺装，麻石板与桥梁结构间采用胶粘结，粘结剂需满足相关规范要求及耐久性要求；
……共计29张，设计于2014年

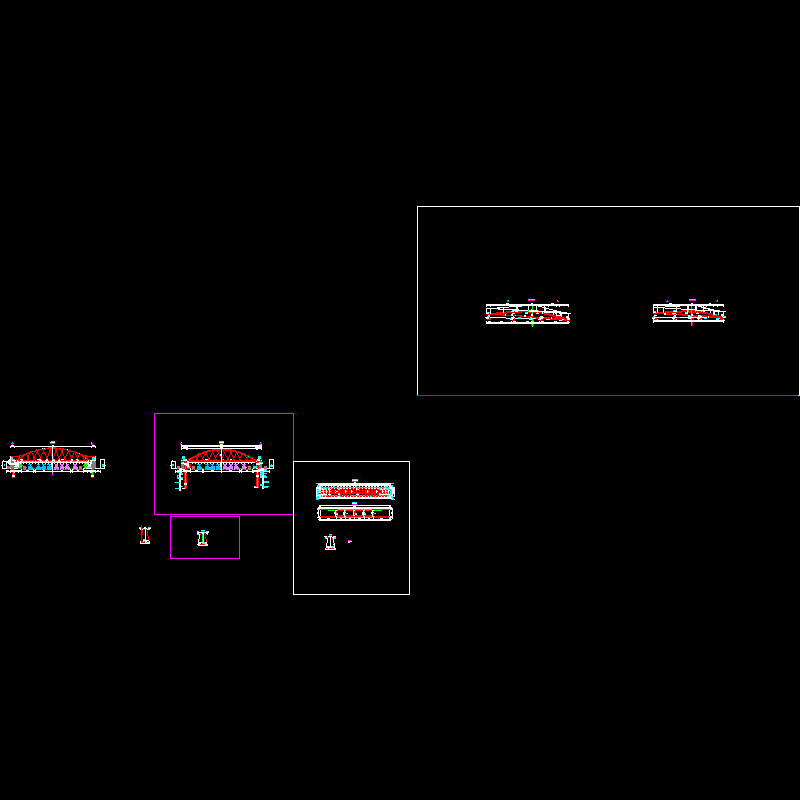

桥型图

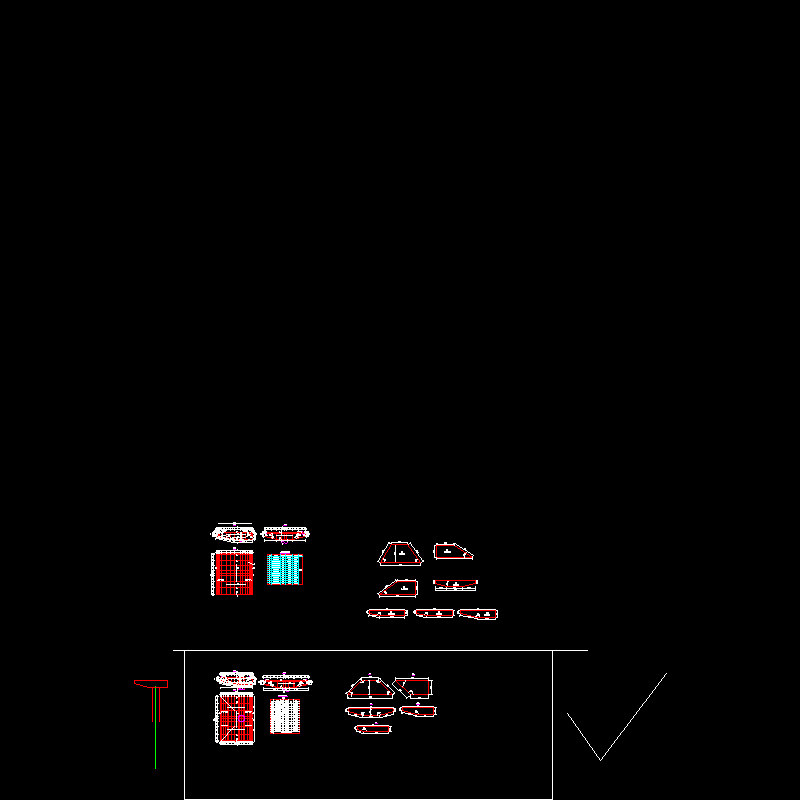

盖梁构造图

施工顺序图

坡道一般构造图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
