市政下承式钢管混凝土提篮式系杆拱桥.dwg

附件详情 【项目概要】    主桥结构:下承式钢管混凝土系杆拱桥 计算跨径:54.92米    拱轴线形式:抛物线 矢跨比: 1:3    拱肋结构:钢管混凝土结构,断面形式为哑铃形,内倾15度成提篮式    系梁结构:1.9x1.5米的箱形,采用预应力来平衡拱肋水平推力    引桥:13米跨径的普通钢筋空心板简支梁结构    下部结构:桥台采用U型桥台,基础也采用扩大浅基础   【技术标准】    1、 桥梁设计荷载:汽车荷载:城-A级;人群荷载:4 KN/平米;    2、 设计行车速度:40 km/h;    3、 桥梁宽度:    主桥:3.15(人行道) 1.5(拱肋) 0.85(路缘) 9(行车道) 3.15(人行道) 1.5(拱肋) 0.85(路缘)=20米;引桥:5.5(人行道) 9(行车道) 5.5(人行道)=20米;    4、 桥面纵横坡:桥面设R=2000,T=60,E=0.9米的竖曲线,接线坡度为3%;桥面横坡为1.5%的双向坡,人行道设1.0%的内坡(拱肋部分不设坡度)。    5、 地震烈度:桥址处地震基本烈度为Ⅵ度;    6、 通航标准:不通航,50年一遇洪水位:86.67米;    7、 过桥管线:电信、电力在人行道下通过,其他管线由于结构限制不考虑过桥。   【资料内容】    桥位平面图、总体布置图、主桥上部一般构造图、上部结构施工顺序图、拱肋构造图、风撑一般构造图、吊杆连接构造图、系梁一般构造图、系梁预应力束构造图、系梁普通钢筋构造图、中横梁及挑梁一般构造图、中横梁及挑梁钢筋构造图、端横梁及挑梁一般构造图、端横梁及挑梁预应力束构造图、机动车道桥面板、桥面板连接构造图、空心板钢筋构造图、人行道板构造图、引桥纵坡调整构造图、主桥支座布置图、桥面铺装钢筋构造图、伸缩缝安装构造图、主桥桥墩一般构造图、主桥桥墩盖梁钢筋图、桥墩盖梁钢筋材料数量表、主桥立柱与基础钢筋图、桥台一般构造图、桥台台帽构造图、栏杆钢筋构造图……共41张CAD图纸,2002 吊杆连接构造图一 端横梁及挑梁预应力图 栏杆 桥面板钢筋图 桥面板连接构造图 桥台一般构造图 主桥桥墩构造图 风撑构造图

以下是附件的其中一部分截图,共28张,您也可以 搜索 更多您想要的资源

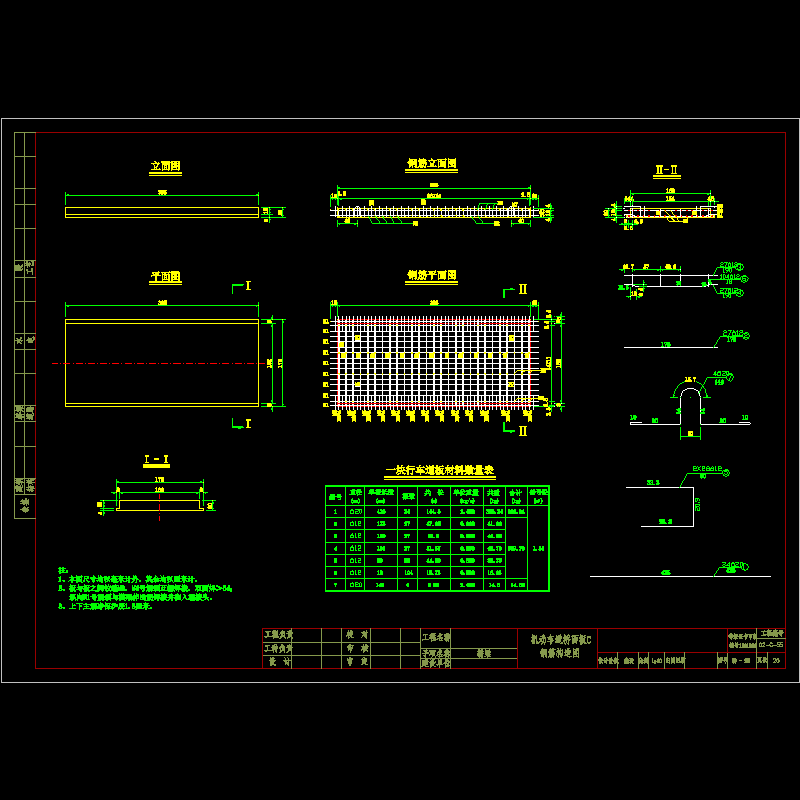

  • 桥面板钢筋图c.dwg
    桥面板钢筋图c.dwg

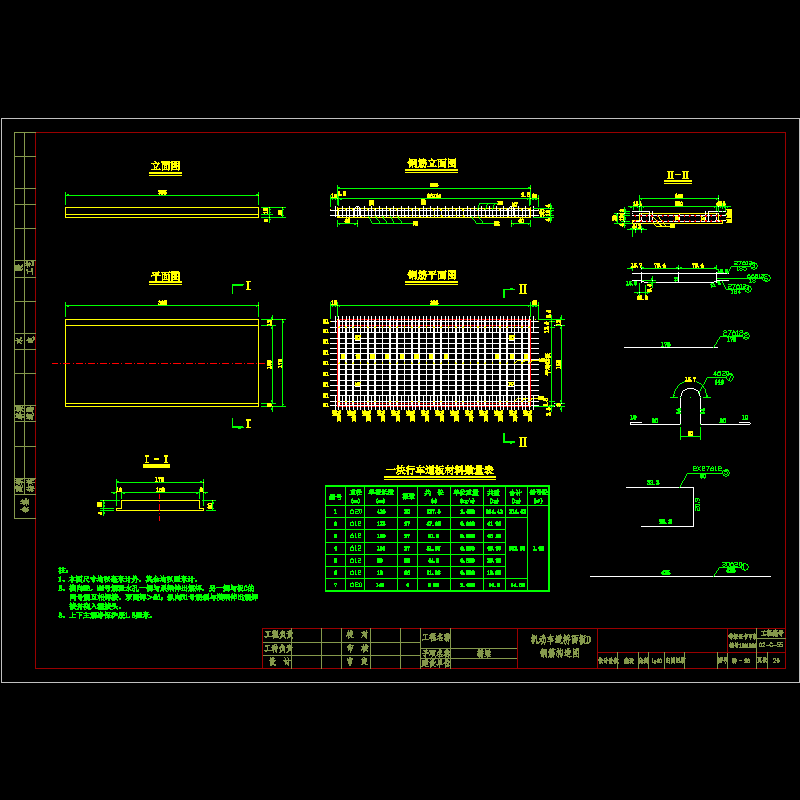

  • 桥面板钢筋图d.dwg
    桥面板钢筋图d.dwg

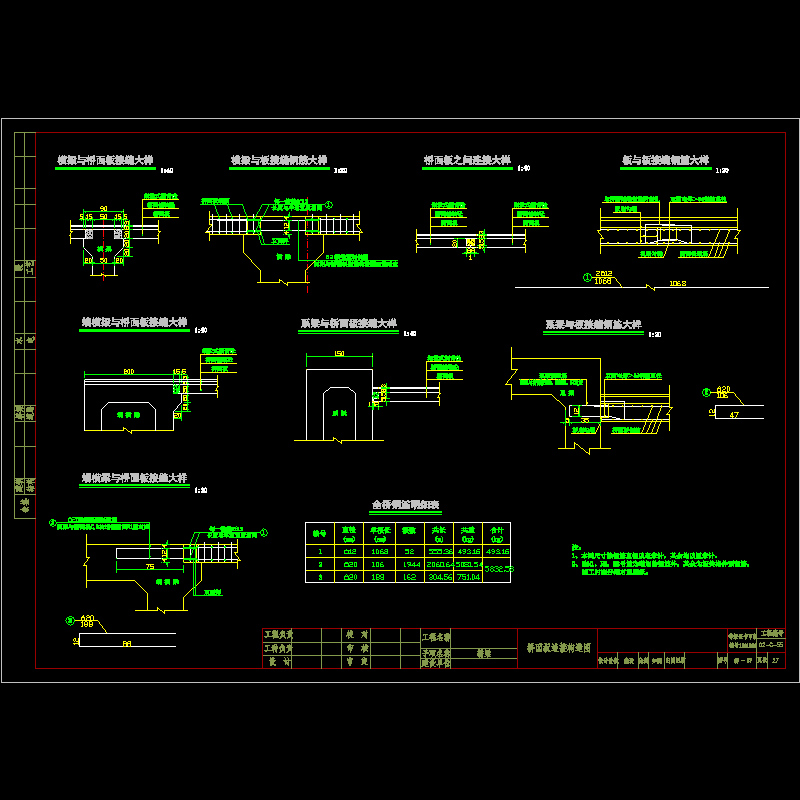

  • 桥面板连接构造图.dwg
    桥面板连接构造图.dwg

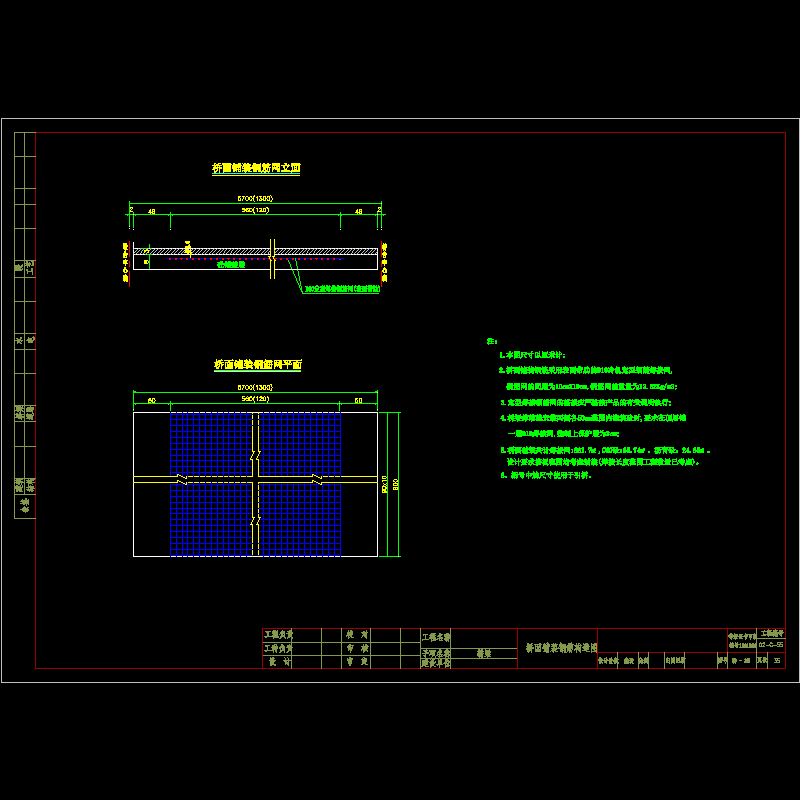

  • 桥面铺装.dwg
    桥面铺装.dwg

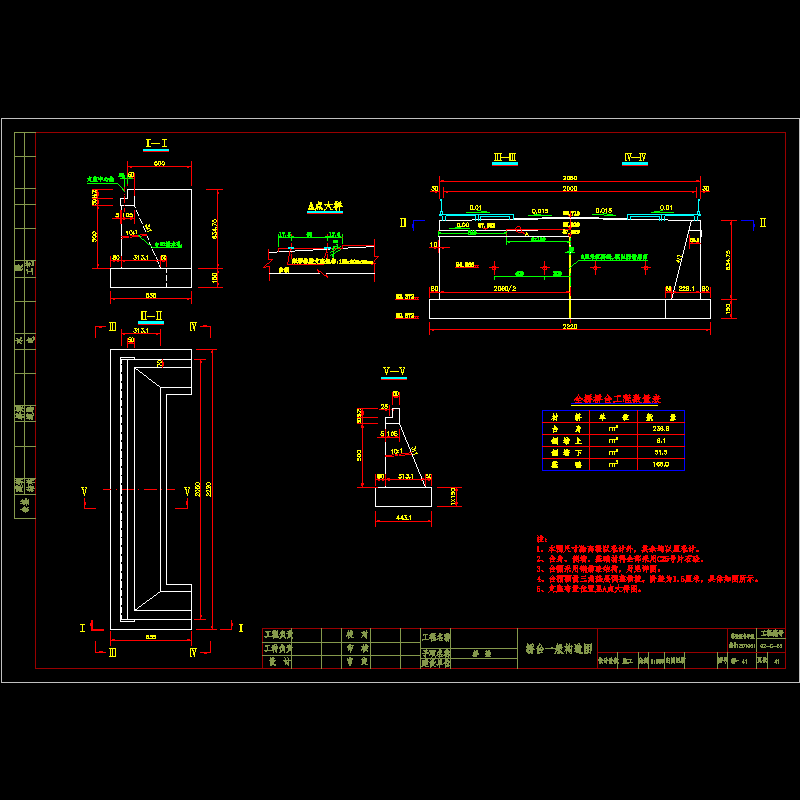

  • 桥台一般构造图.dwg
    桥台一般构造图.dwg
  • 桥位平面图-01.dwg
    桥位平面图-01.dwg
  • 人行道板构造图.dwg
    人行道板构造图.dwg
  • 上部结构施工顺序图.dwg
    上部结构施工顺序图.dwg
  • 伸缩缝钢筋构造图.dwg
    伸缩缝钢筋构造图.dwg
  • 说明.dwg
    说明.dwg
  • 台帽钢筋构造图.dwg
    台帽钢筋构造图.dwg
  • 系梁普通钢筋构造图二.dwg
    系梁普通钢筋构造图二.dwg
  • 系梁普通钢筋构造图一.dwg
    系梁普通钢筋构造图一.dwg
  • 系梁一般构造图.dwg
    系梁一般构造图.dwg
  • 系梁预应力束图.dwg
    系梁预应力束图.dwg
  • 支座布置图.dwg
    支座布置图.dwg
  • 中横梁及挑梁钢筋图.dwg
    中横梁及挑梁钢筋图.dwg
  • 中横梁及挑梁构造图.dwg
    中横梁及挑梁构造图.dwg
  • 中横梁及挑梁预应力束图.dwg
    中横梁及挑梁预应力束图.dwg
  • 主桥墩帽钢筋图.dwg
    主桥墩帽钢筋图.dwg
  • 主桥桥墩构造图.dwg
    主桥桥墩构造图.dwg
  • 主桥人行道板二.dwg
    主桥人行道板二.dwg
  • 主桥人行道板三.dwg
    主桥人行道板三.dwg
  • 主桥人行道板一.dwg
    主桥人行道板一.dwg
  • 主桥上部一般构造图.dwg
    主桥上部一般构造图.dwg
  • 总图布置图(二).dwg
    总图布置图(二).dwg
  • 纵坡调整构造图.dwg
    纵坡调整构造图.dwg
  • 13米空心板结构图.dwg
    13米空心板结构图.dwg
以上是部分截图,请下载附件后查看完整高清内容
