80m双向四车道下承式钢管砼简支系杆拱桥设计cad图纸

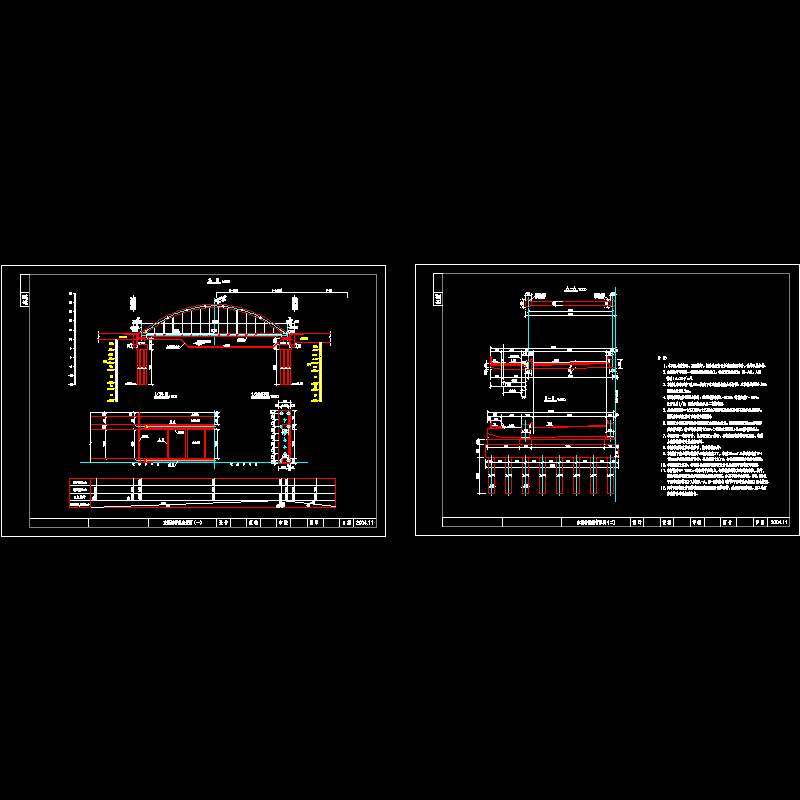

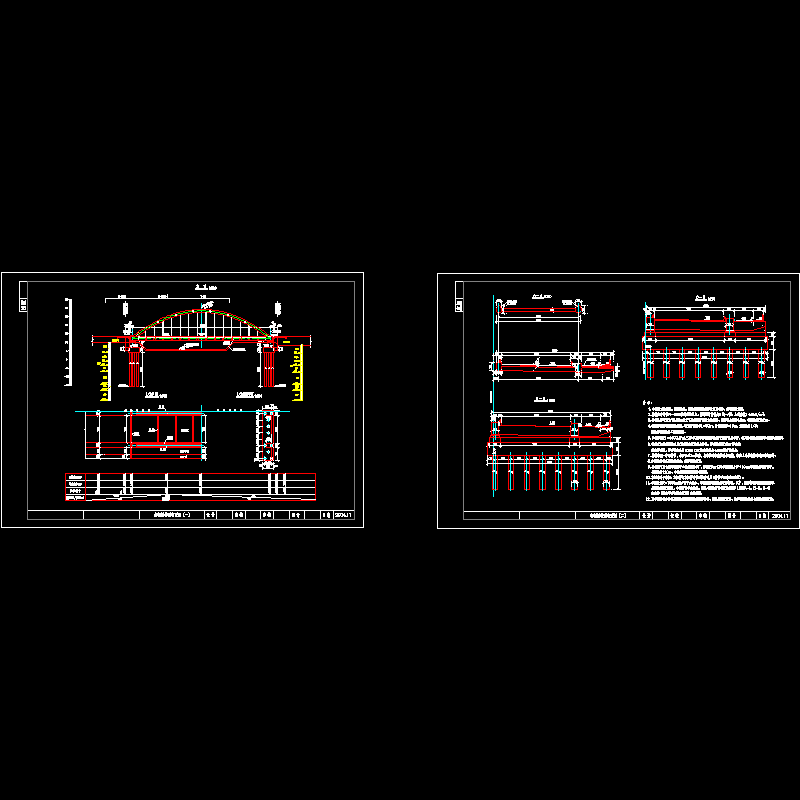

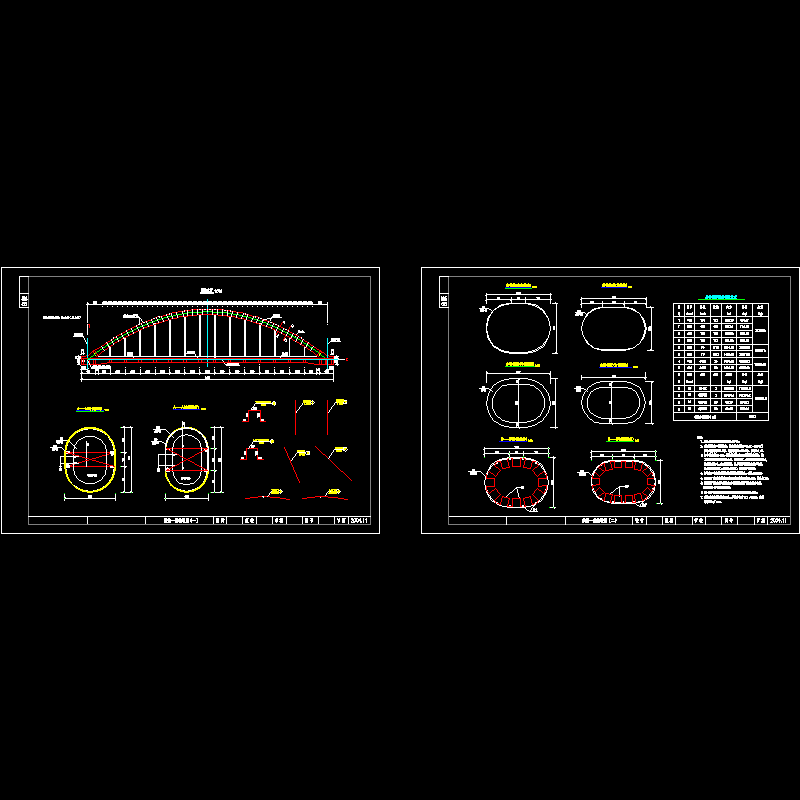

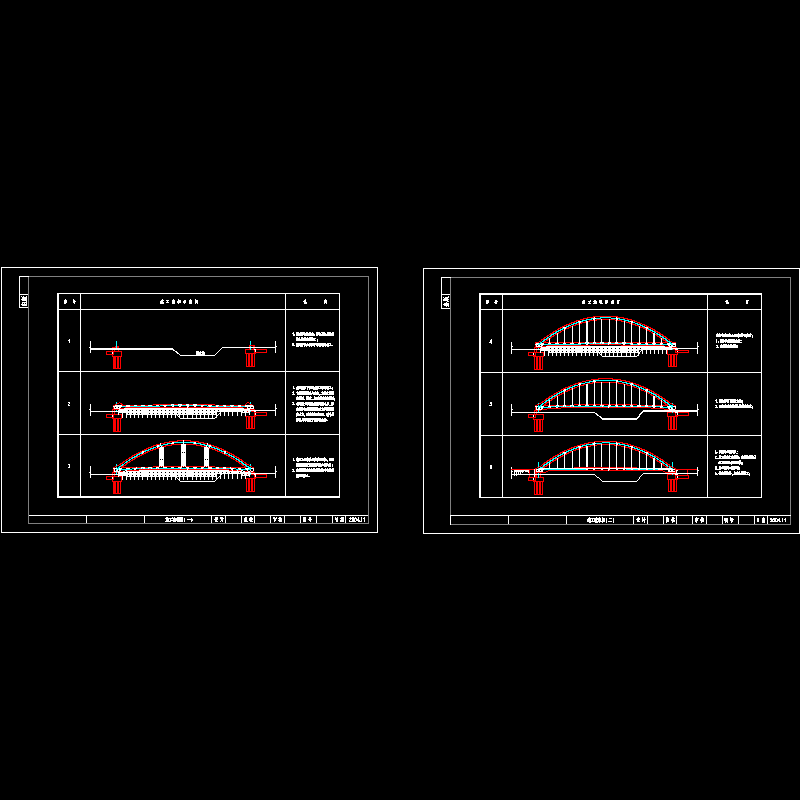

项目概要： 　　本次施工图设计采用一孔计算跨径为80m的下承式钢管混凝土简支系杆拱桥，桥全长86.1m(台尾～台尾)，采用两幅分离式设计。 　　单幅桥面横向布置为：2.3m(人行道、栏杆) 4.5m(非机动车道) 2.5m（防撞墙、加劲纵梁宽） 16m(双向四车道) 2.0m（防撞墙、加劲纵梁宽），桥面全宽54.6m。 　　...... 　　设计标准： 　　1、道路等级：城市道路1级； 　　2、车道数：双向四车道； 　　3、设计行车速度：50km/h； 　　4、设计荷载：城─B，人群荷载：2.5kN/m2； 　，共58张CAD设计图。
