钢管混凝土简支系杆拱桥CAD施工图纸.dwg

1.设计依据   ⑴ 富阳市建设局关于某大桥的设计函   ⑵《富阳市某路道路0+760桥岩土工程勘察报告》      2.项目概要   2.1 桥型与孔跨布置   本次施工图设计某大桥采用一孔计算跨径为80m的下承式钢管混凝土简支系杆拱桥,桥全长86.1m (台尾~台尾),采用两幅分离式设计,左幅桥中心桩号为K0+735,右幅桥中心桩号为K0+785。   2.2 桥面横向布置   单幅桥面横向布置为: 2.3m(人行道、栏杆) 4.5m (非机动车道) 2.5m(防撞墙、加劲纵梁宽) 16m(双向四车道) 2.0 m(防撞墙、加劲纵梁宽),桥面全宽54.6m。      3.主要技术标准及设计采用规范   3.1 主要技术标准   ⑴道路等级:城市道路1级;   ⑵车道数:双向四车道;   ⑶设计行车速度:50km/h;   ⑷设计荷载:城─B,人群荷载:2.5kN/m2;   ⑸平纵曲线:本桥位于R=4000m的右偏圆曲线段内,桥面纵坡为:3%;   ⑹桥面横坡:行车道1.5%人字形双面坡,人行道1%向内单面坡;   ⑺地震:地震基本烈度为6度;   3.2 设计采用规范   ⑴《公路工程技术标准》(JTJ001-97)   ⑵《公路桥涵设计通用规范》(JTJ021-89)   ⑶《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)   ⑷《公路桥涵地基与基础设计规范》(JTJ024-85)   ⑸《公路桥涵钢结构及木结构设计规范》(JTJ025-86)   ⑹《公路工程抗震设计规范》(JTJ004-89)   ⑺《城市桥梁设计准则》(JTJ11-93)   ⑻《城市桥梁设计荷载标准》(CJJ77-98)   ⑼《钢管混凝土结构设计与施工规程》(CECS28:90)   ⑽《钢结构工程施工及验收规范》(GB50215-95)   ⑾ 参考规范《铁路钢桥制造及验收规范》(TB10212-98)

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 04、平面布置示意图.dwg
    04、平面布置示意图.dwg

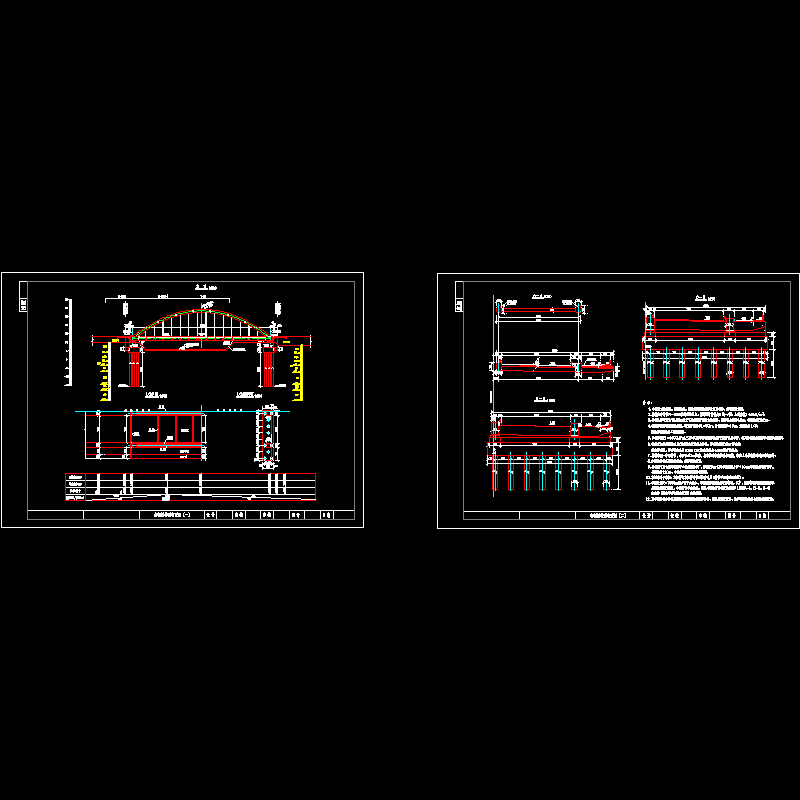

  • 05-6、左幅总体布置图.dwg
    05-6、左幅总体布置图.dwg

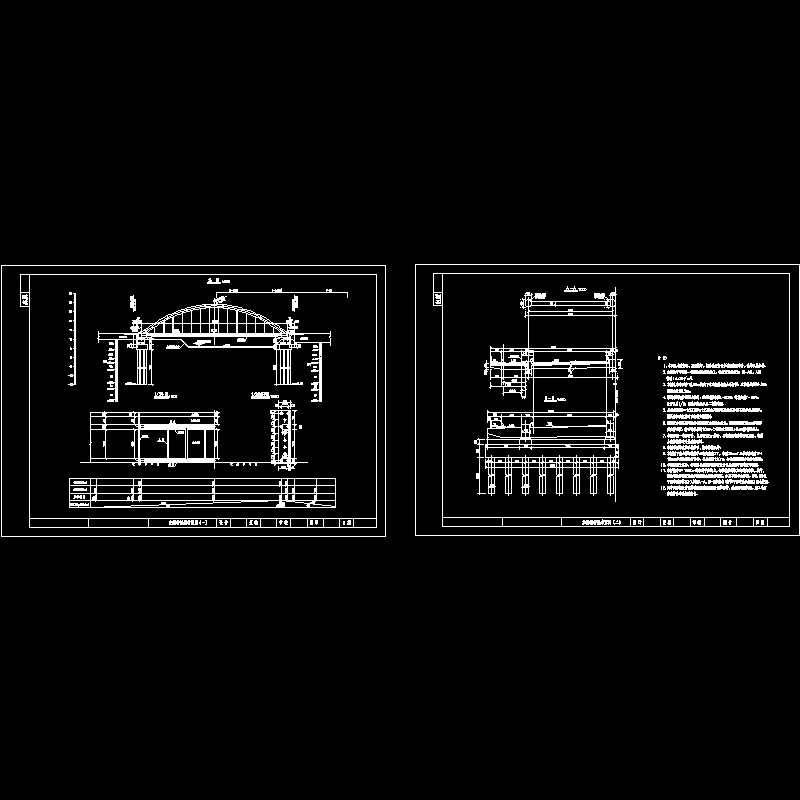

  • 07-8、右幅总体布置图.dwg
    07-8、右幅总体布置图.dwg

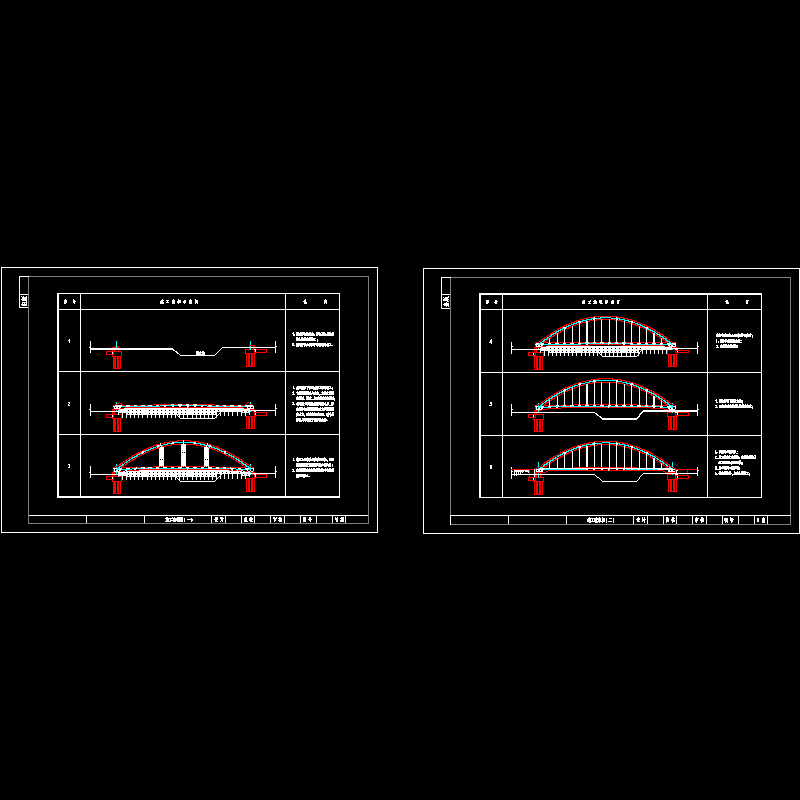

  • 09-10、施工流程.dwg
    09-10、施工流程.dwg
  • 11-12、拱肋一般构造图.dwg
    11-12、拱肋一般构造图.dwg
  • 13、拱肋坐标预拱度.dwg
    13、拱肋坐标预拱度.dwg
  • 14、拱肋连接.dwg
    14、拱肋连接.dwg
  • 15、风撑.dwg
    15、风撑.dwg
  • 16、吊杆构造图.dwg
    16、吊杆构造图.dwg
  • 17、吊杆锚固构造图1.dwg
    17、吊杆锚固构造图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
