2040604020m钢管混凝土拱桥施工CAD图纸65张(著名桥梁公司)

  • 位置:浙江
  • 编制时间:2002
  • 跨径大小和多跨总长:180mm
  • 行车道位置:中承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 全桥主要工程材料数量表

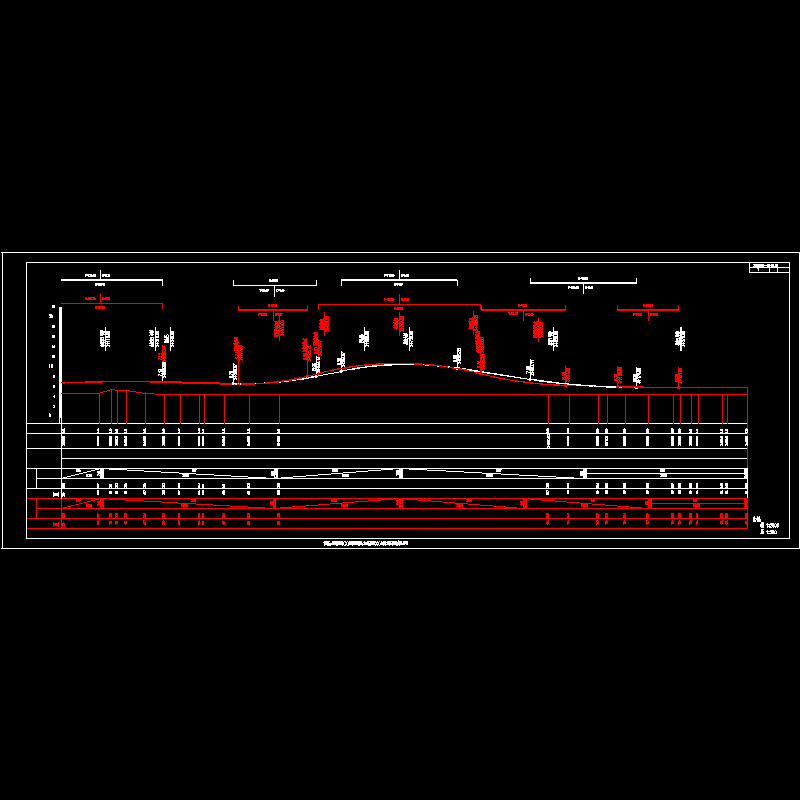

  • 纵断面设计图

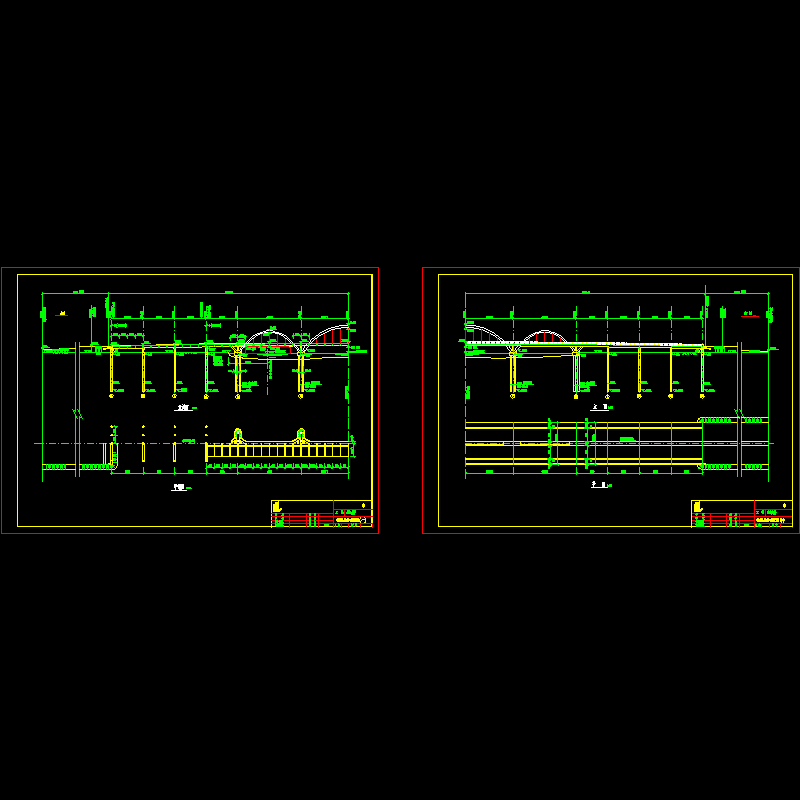

  • 总体布置图
  • 5#6#7#8#桥墩承台尺寸图

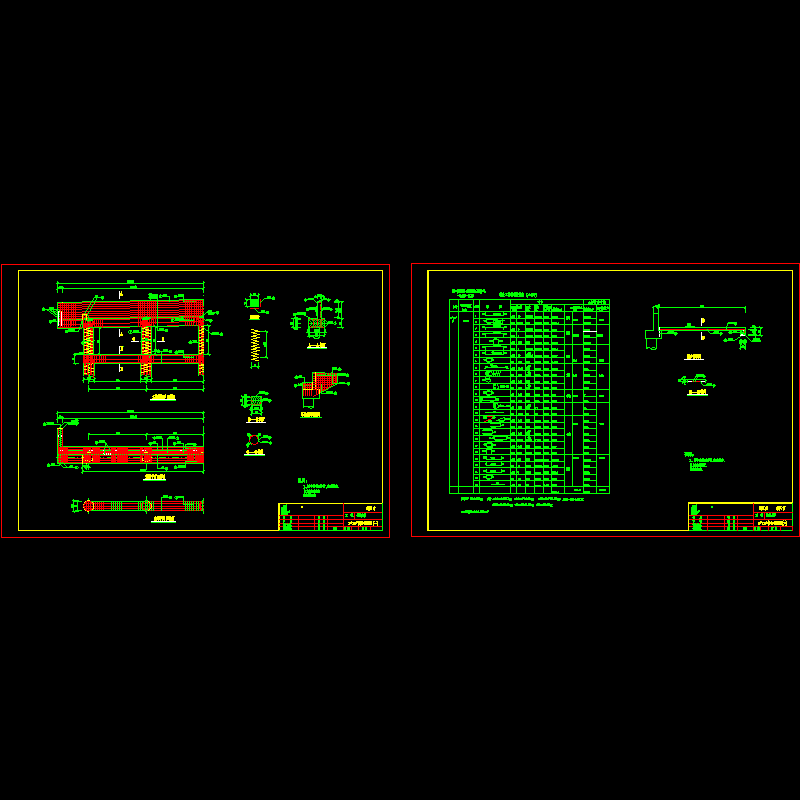

  • 6#7#5#8#桥墩承台钢筋图

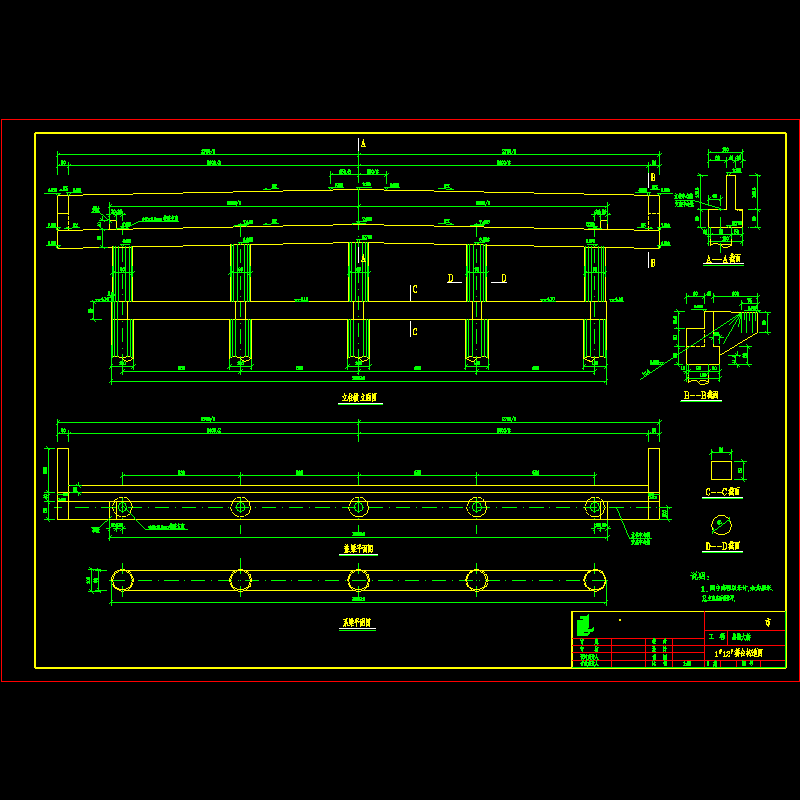

  • 2#3#10#11#桥墩构造图
  • 2#3#10#11#桥墩钢筋图
  • 4#9#桥墩构造图
  • 4#9#桥墩钢筋图
  • 1#12#桥台钢筋图
  • 引桥连续梁构造图
  • 路基标准横断面图
  • 引桥连续梁T梁钢筋图
  • 引桥连续梁T梁钢束布置图
  • 引桥槽口构造钢筋图
  • 灌注桩施工放样尺寸图
  • 主桥放样图
  • 端横梁、加强横梁底面钢束布置
  • 主桥箱梁纵向钢束布置
  • 主桥箱梁顶板横向钢束布置
  • 主桥箱梁配筋图
  • 全桥支座分布图
  • 吊杆构造图
  • 主桥拱肋结构图
  • 40m跨肋拱脚结构(桥面上)
  • 60m跨肋拱脚结构(桥面上)
  • 5#8#墩下拱腿立柱钢筋图
  • 6#7#墩下拱腿立柱钢筋图
  • 6#7#墩下拱腿立柱尺寸图
  • 5#8#墩下拱腿立柱尺寸图
  • 5#8#墩墩帽承台尺寸图
  • 6#7#墩墩帽承台尺寸图
  • 5#8#墩墩帽钢筋图
  • 6#7#墩墩帽钢筋图
  • 60型橡胶板伸缩缝
  • 泄水孔
  • 施工顺序示意图
  • 工程地质剖面图
  • 支座构造图
  • 2x20m引桥构造图
  • 3x20m引桥构造图
  • 路基标准横断面图

附件详情

图纸为国际著名桥梁公司早期设计的20 40 60 40 20m钢管混凝土拱桥施工图,T梁腹板为变宽度,悬臂长5.0m。节点清晰。
大桥全长304.86m,其中主桥长180m,二端引桥各长62.43m。桥梁全宽为27m,主桥建筑结构形式为五跨连续预应力混凝土中承式单肋钢管砼无推力拱结构。其系梁为三室箱梁,跨径组成为20 40 60 40 20m。引桥为预应力钢筋混凝土宽翼T型截面三孔连续梁,跨径组成为3×20m。在主桥上非机动车道筑在横向带肋悬臂结构上,悬臂长5.0m。箱体宽为17m,其上为车行道。引桥横向由五榀宽翼T梁组成,梁间中心距为5.3m。二侧悬臂板宽度为2.65m。T 梁腹板为变宽度,每跨端部宽为50cm,在5m范围内逐渐变狭到38cm(中间10m长度范围腹板宽均为38cm)。下部结构均为钻孔灌注桩。桥面设竖曲线R=6500m,T=162.53m,E=2.03m,i=2.5%。
……共计65张,设计于2002年

5#8#桥墩承台钢筋图

端横梁 加强横梁底面钢束布置

施工顺序示意图

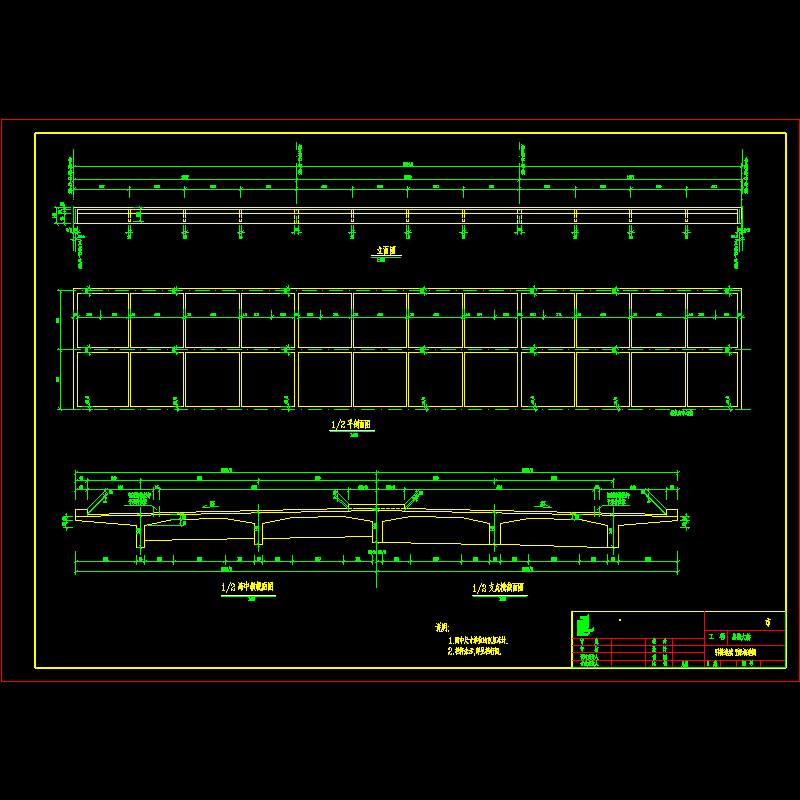

引桥连续T梁构造图

吊杆构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 48.dwg
    48.dwg
  • q01.dwg
    q01.dwg
  • q10.dwg
    q10.dwg
  • q11.dwg
    q11.dwg
  • q12.dwg
    q12.dwg
  • q13.dwg
    q13.dwg
  • q14.dwg
    q14.dwg
  • q15.dwg
    q15.dwg
以上是部分截图,请下载附件后查看完整高清内容
