主桥118.6米钢管混凝土系杆拱桥钢管拱肋吊装方案56页附CAD图纸

本桥桥跨布置为4×25+118.6+3×25+3×25m,主桥118.6米为钢管混凝土系杆拱桥;引桥为25m跨径预应力混凝土等截面现浇连续箱梁。其中主跨为钢管混凝土拱,横向设置2片拱肋,计算跨径115米,矢跨比1/5,矢高23m。拱轴线方程为y=(4x/5L)(L-x),拱肋截面采用哑铃型,两拱间设改良x型风撑5道。拱肋、风撑主材采用Q345D。钢管拱肋采用起重能力130t的浮吊船在系梁一侧单侧起吊安装施工。   ……   质量目标:合格,争创优质工程。   ……   施工准备:拱肋安装前,必须完成以下工作:①安装拱脚段钢管;②现浇系梁、端横梁、安装9根中横梁使之形成框架;③待混凝土强度达到设计强度的90%后,对称张拉端横梁预应力钢束N1-N4;④张拉预制中横梁第一批钢束N4;⑤对称张拉系梁第一批8根预应力束;⑥安装9根中横梁并张拉其第二批钢束N2;⑦搭设拱肋拼装支架。   ……   共计24页,编制于2010年

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

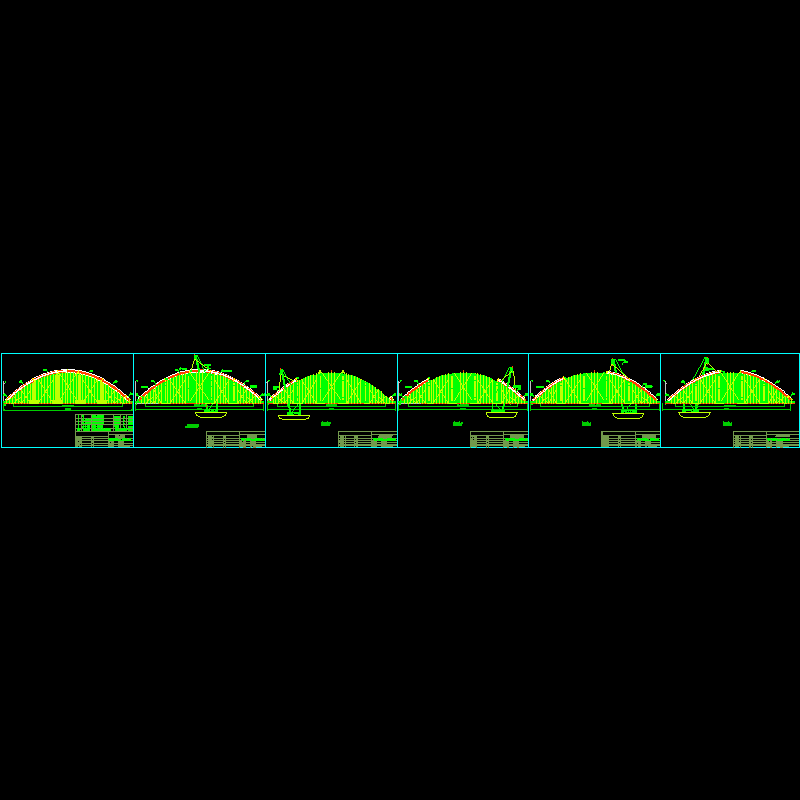

  • xx桥初案.dwg
    xx桥初案.dwg

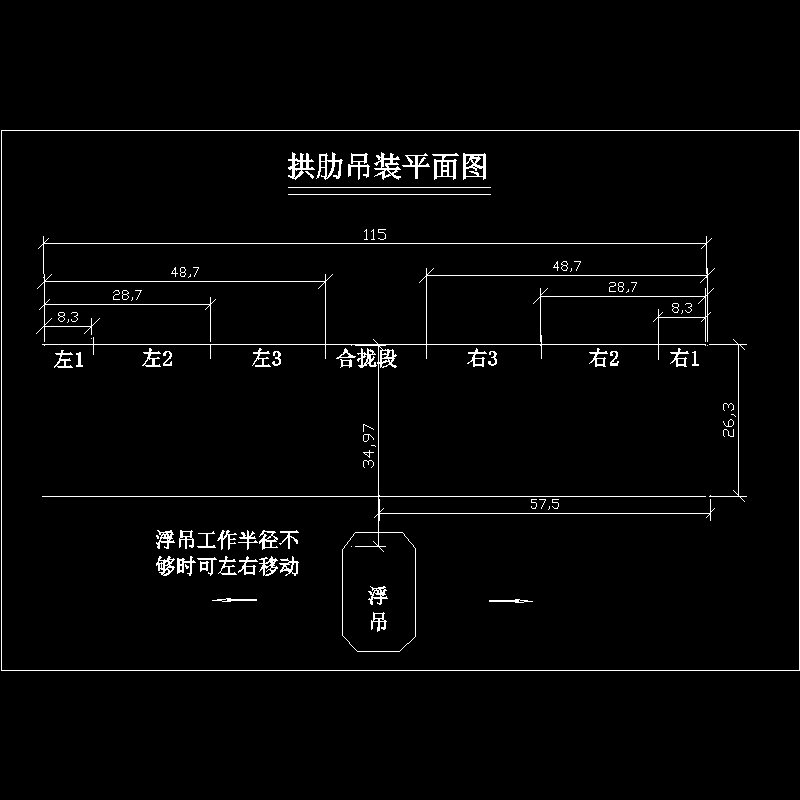

  • 吊装平面.dwg
    吊装平面.dwg

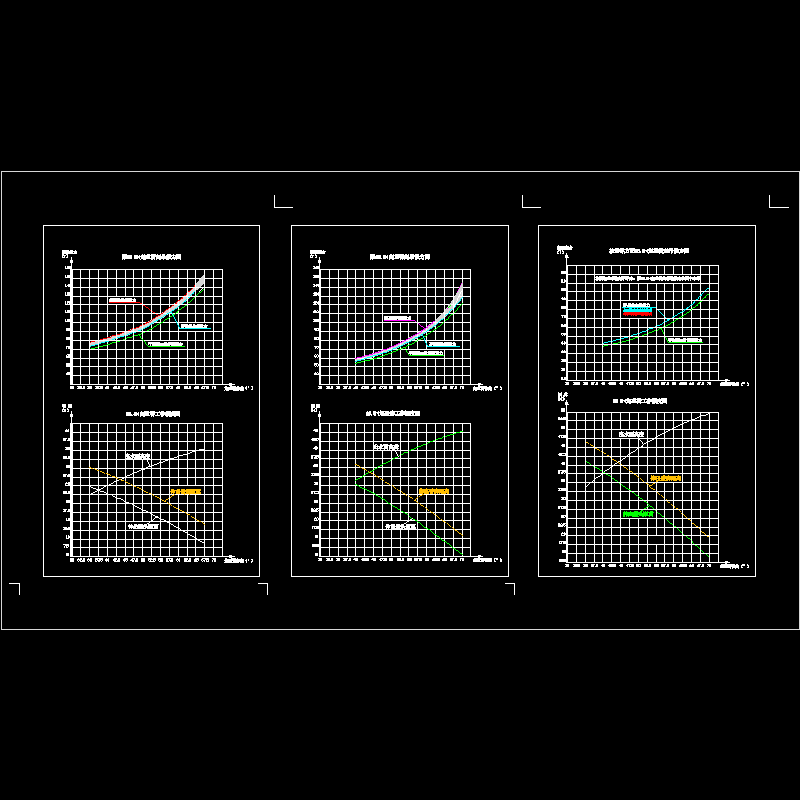

  • 浮吊起重能力参数.dwg
    浮吊起重能力参数.dwg

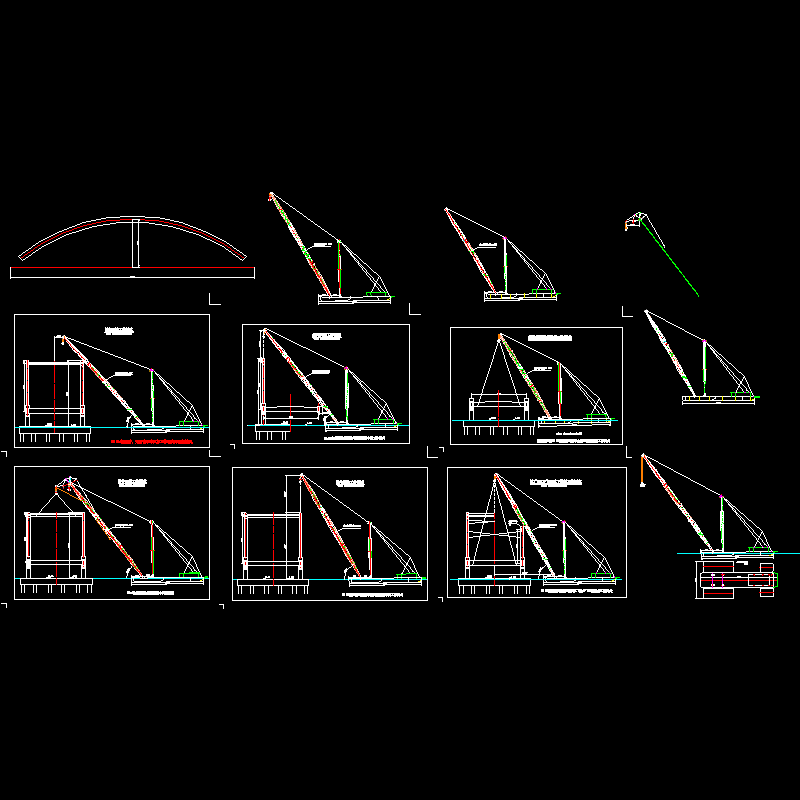

  • 贝雷架桥吊装示意图.dwg
    贝雷架桥吊装示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
