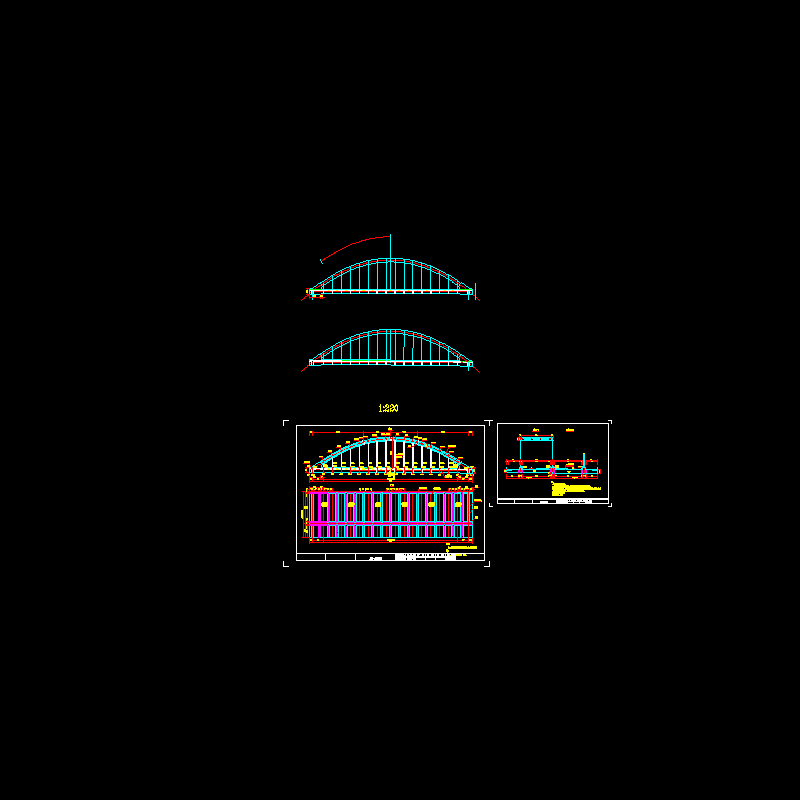

单跨70米三片拱肋下承式系杆拱桥设计CAD图纸（47张）

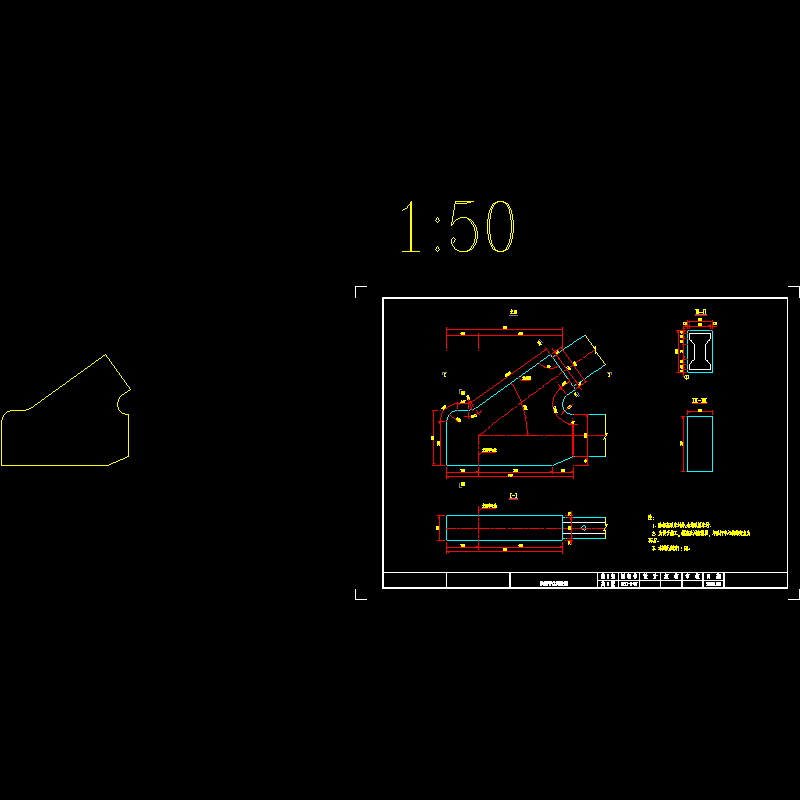

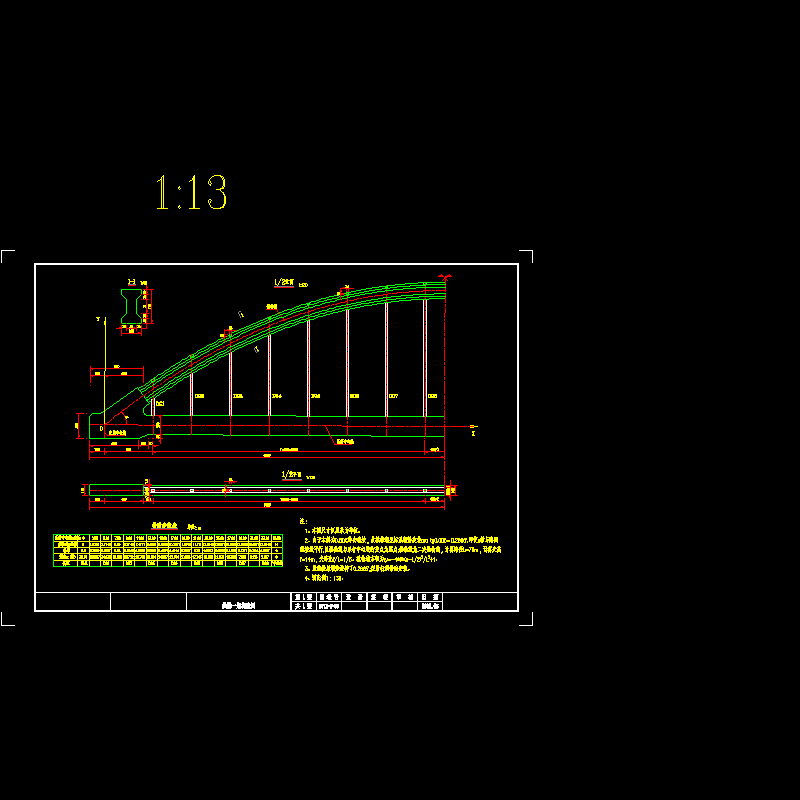

设计标准： 　　 1．道路等级：二级公路； 　　 2．设计荷载：汽-超20，挂-120；人群3.5kpa； 　　 3．设计车速：V=80km/h； 　　 4．桥面宽度：总宽41.0m；横向布置为 5.75m非机动车道(含栏杆扶手)＋1.5m侧分隔带＋12.25m机动车道(含左右侧路缘带)＋2.0m中分隔带＋12.25m机动车道(含左右侧路缘带)＋1.5m侧分隔带＋5.75m非机动车道(含栏杆扶手)； 　　 5．桥面纵坡：单向纵坡0.5%； 　　 6．桥面横坡：双向横坡2%； 　　 7．高程系统：采用56黄海高程系统。 　　 8．通航标准：通航宽度50米，最高通航水位3.063米，梁底标高必需在8.063米以上； 　　 9．地震烈度：地震基本烈度为6度； 　　 10．基本风压：350Pa； 　　...... 　　设计要点： 　　 本桥型为单跨70米三片拱肋下承式系杆拱桥。 　　 1.主桥上部 　　 上部结构由拱肋、系杆、吊杆、风撑、横梁和桥面板等组成。拱肋和风撑采用工字形断面，钢筋混凝土材料，拱肋高1.7米，宽1.0米，风撑高1.7米，宽0.6米。系杆采用矩形断面，预应力混凝土材料，系杆高2.0米，宽1.0米。吊杆采用圆形断面，结构用无缝钢管材料，规格为219X12毫米，Q345B级钢，内穿9根钢绞线。横梁和桥面板连接为整体，形成T形断面，预应力混凝土材料，横梁高1.19~1.59米，腹板宽0.26米，间距4米，桥面板厚0.20米。 　　 2.下部结构 　　 墩承台厚2米，每个承台下接4根Φ1.5米钻孔灌注桩，桩底标高-65米，承台之间采用系梁连接。桥台承台厚2米，每个承台下接6根Φ1.5米钻孔灌注桩，桩底标高-65米，承台之间采用系梁连接。桥台设挡土前墙。 　　...... 　　设计于2003年，共包含CAD设计图47张。
