主跨90m下承式系杆拱桥全套CAD施工图(86页图纸,总宽26米).dwg

总体布置:本方案主桥结构为下承式系杆拱桥,主跨90m,桥宽33.5m,桥梁与河道斜交,斜交角为5.821°。拱肋采用主副拱结构,主拱肋垂直布置,副拱肋斜靠布置,两榀副拱肋各向内倾斜14.44°,主、副拱肋立面矢跨比为1/4.5,拱顶风撑为工字梁结构,吊杆间距4.8m,桥面采用纵横梁体系,现浇桥面板结构,非机动车道及人行道设于主、副拱肋之间。 共86张CAD设计图。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 00 目录.dwg
    00 目录.dwg

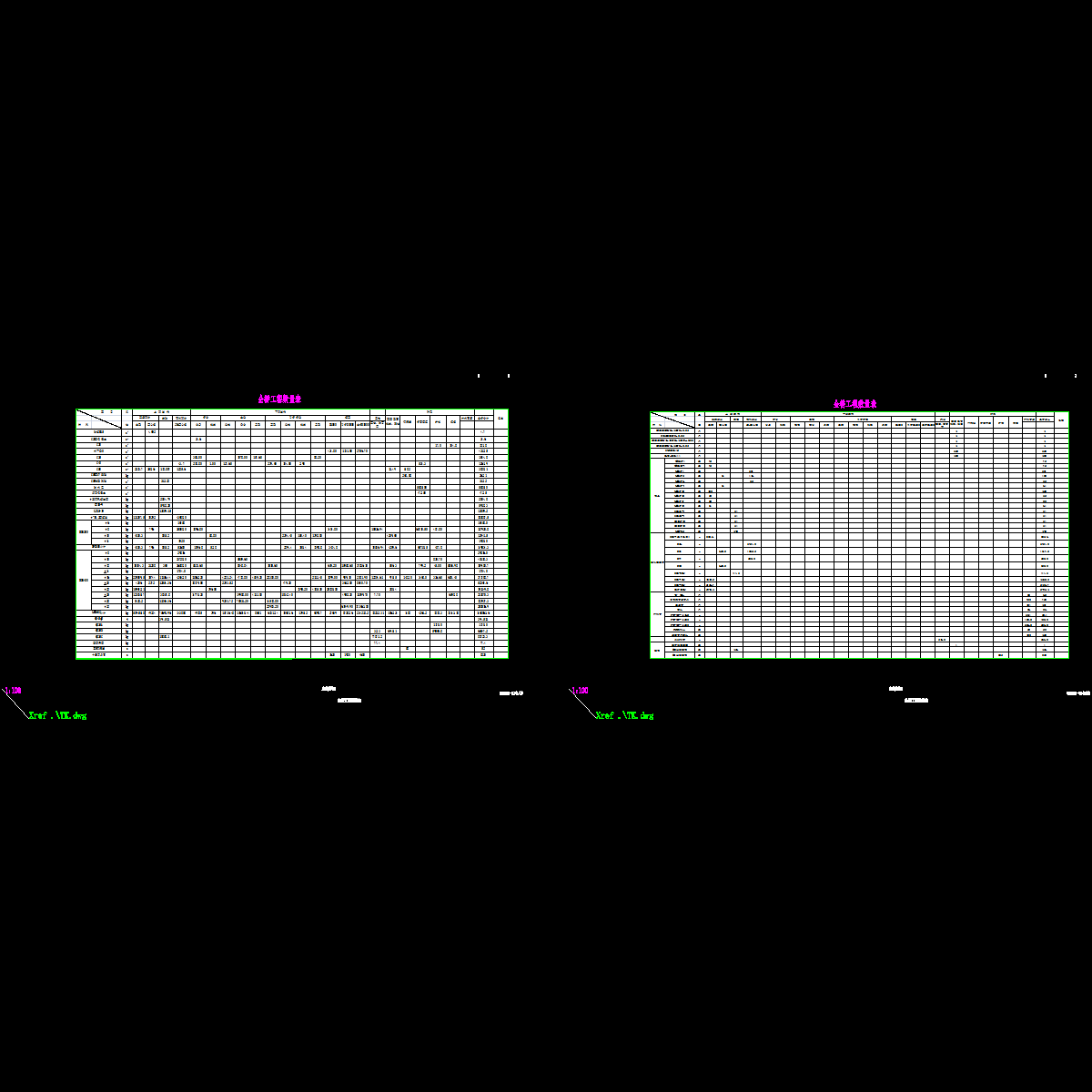

  • 02 工程数量表.dwg
    02 工程数量表.dwg
  • 03 桥位平面图.dwg
    03 桥位平面图.dwg

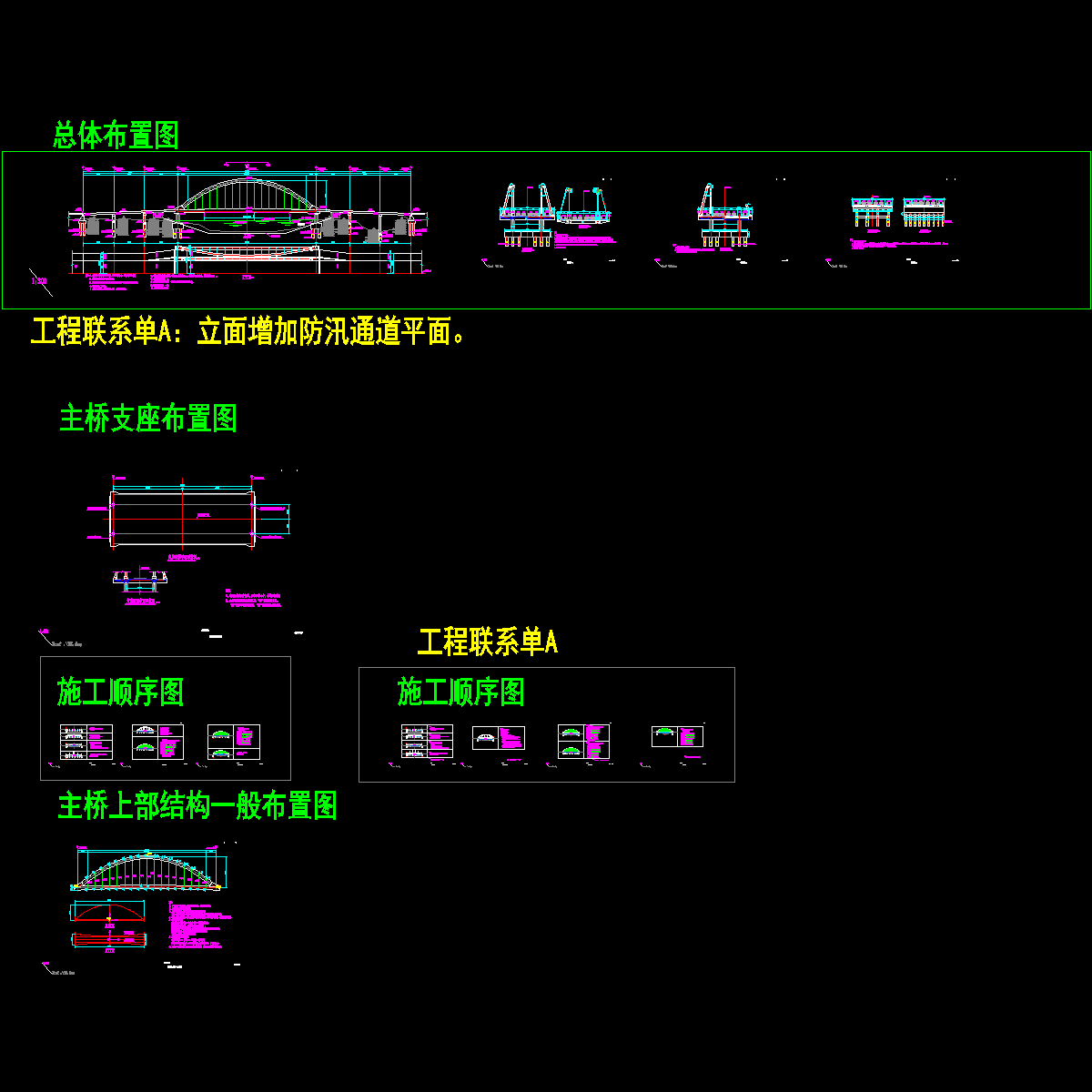

  • 04 05 07 08 总体图纸.dwg
    04 05 07 08 总体图纸.dwg

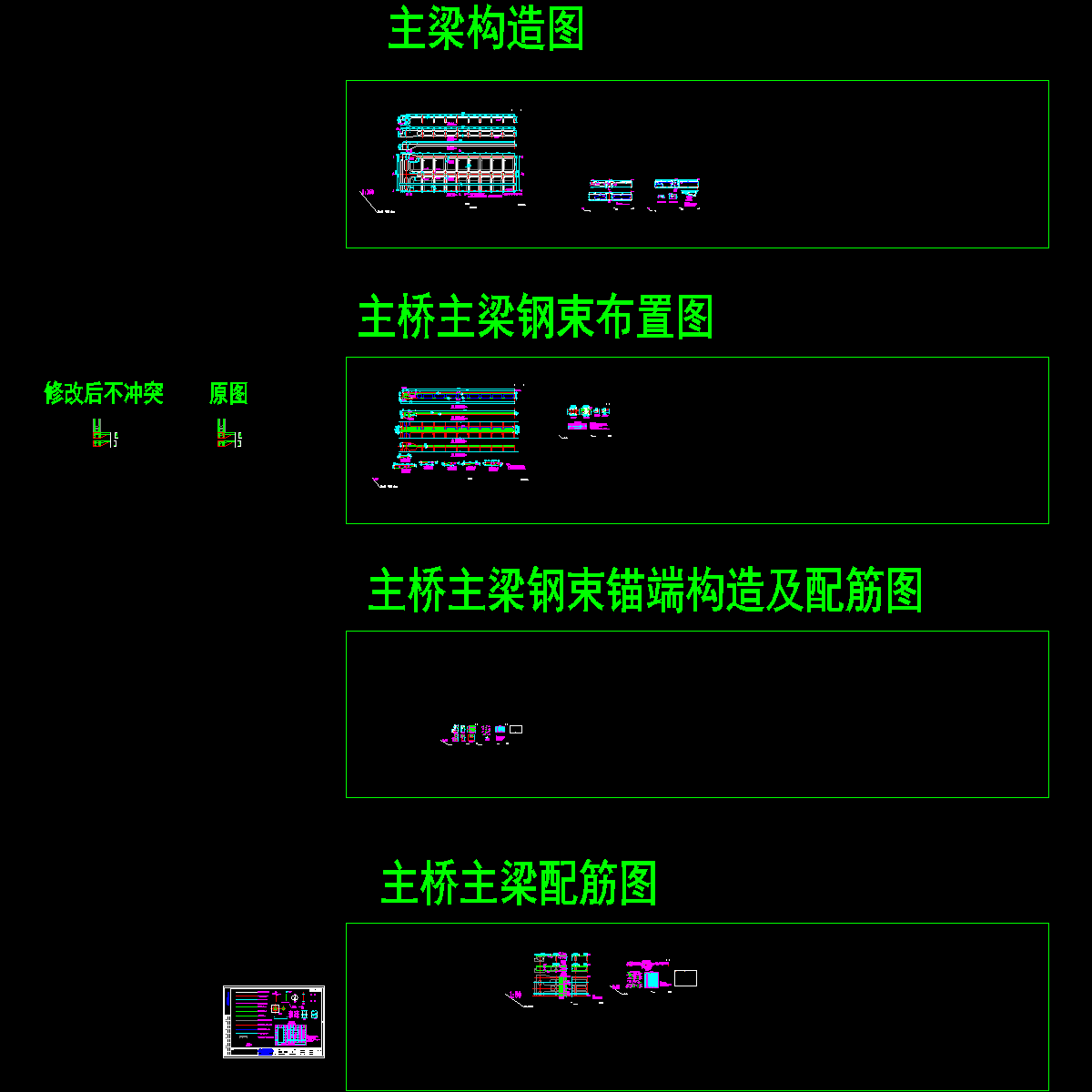

  • 09-12 主梁图纸.dwg
    09-12 主梁图纸.dwg
  • 13-20 横梁.dwg
    13-20 横梁.dwg
  • 21-29 拱肋 吊杆.dwg
    21-29 拱肋 吊杆.dwg
以上是部分截图,请下载附件后查看完整高清内容
