桥宽33.5m跨径90m斜靠式系杆拱桥设计图纸平面布置图

  • 位置:江苏
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:90m
  • 行车道位置:下承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 材料数量表
  • 桥位平面图

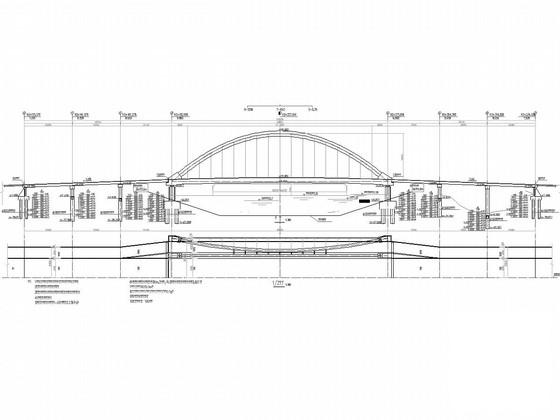

  • 总体图纸
  • 基础 平面布置图
  • 主梁图纸
  • 横梁
  • 拱肋 吊杆
  • 现浇板、下部结构、附属图纸
  • 主桥限位装置构造图

附件详情

设计依据:城市桥梁设计规范(CJJ 11-近代);公路桥涵施工技术规范(JTG/T F50-近代)
道路等级:主干路;设计行车速度:40km/h;荷载标准:汽车荷载:城-A级;人群荷载:按照《城市桥梁设计规范》(CJJ 11-近代)取值;通航要求:拟建桥梁通航净空按五级航道标准控制,通航净高不小于5m,净宽不小于50m;设计最高通航水位2.8m,最低通航水位0.7m。道路标准横断面布置为12m(绿化带)+16m(快车道)+12m(绿化带),红线宽度40m。跨运河大桥为跨度93m(计算跨径90m)的斜靠式系杆拱桥,两侧各3×20m的简支空心板梁结构,地面桥采用简支空心板梁结构。主桥结构为下承式系杆拱桥,主跨90m,桥宽33.5m,桥梁与河道斜交,斜交角为5.821°。拱肋采用主副拱结构,主拱肋垂直布置,副拱肋斜靠布置,两榀副拱肋各向内倾斜14.44°,主、副拱肋立面矢跨比为1/4.5,拱顶风撑为工字梁结构,吊杆间距4.8m,桥面采用纵横梁体系,现浇桥面板结构,非机动车道及人行道设于主、副拱肋之间。采用两榀拱肋,立面为二次抛物线,矢跨比1/4.5,拱高20m;拱肋采用哑铃形钢管混凝土结构,高2.2m,宽1.0m。主桥主墩采用分离式桥墩,主桥桥墩采用ф2500mm立柱;主桥承台厚3.5m,截面尺寸为11m(横桥向)×7m(顺桥向),承台间采用横系梁连接,承台采用C35混凝土;每个承台下布置6根Φ1500mm的钻孔灌注桩,采用C30水下混凝土。
……
共计56张,设计于

主桥主梁配筋图

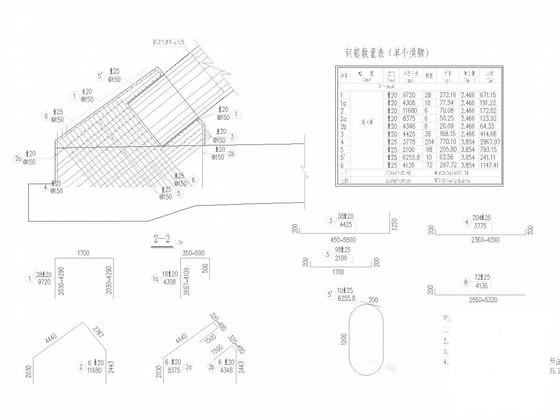

主桥主拱拱脚配筋图

台后搭板配筋图

主拱装设布置图

Ф1000钻孔灌注桩构造及配筋图

主桥主吊杆布置图
