1-70m斜靠拱桥工程CAD施工方案图纸设计(钢筋构造图)

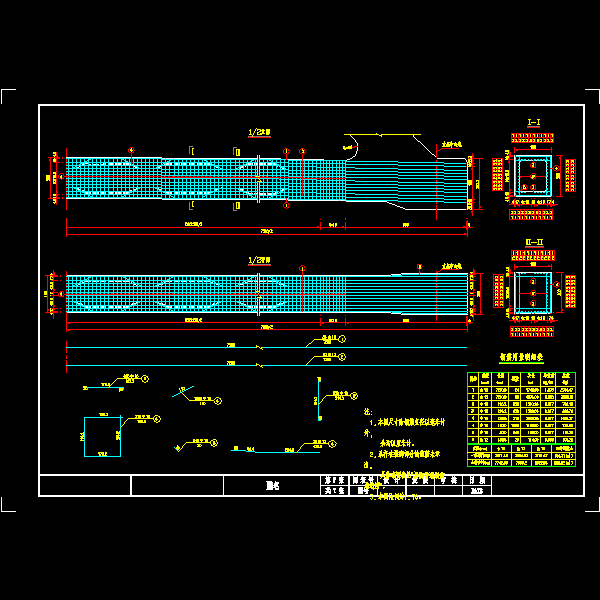

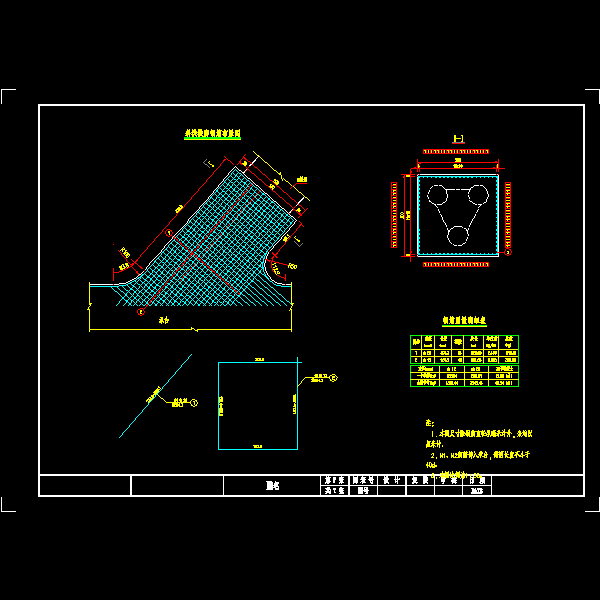

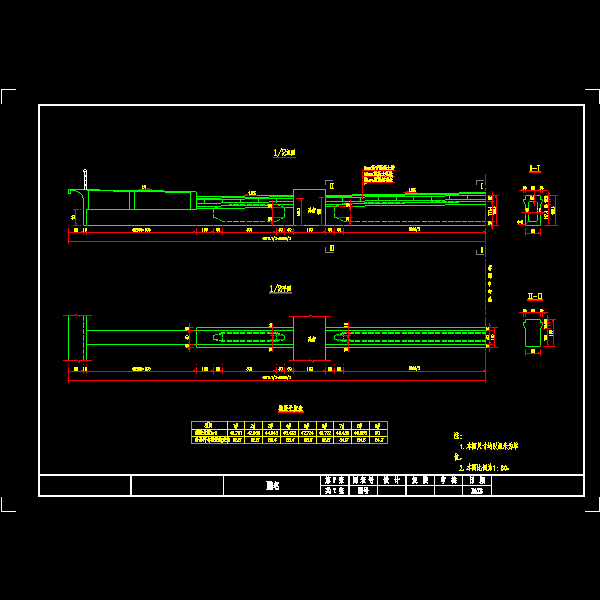

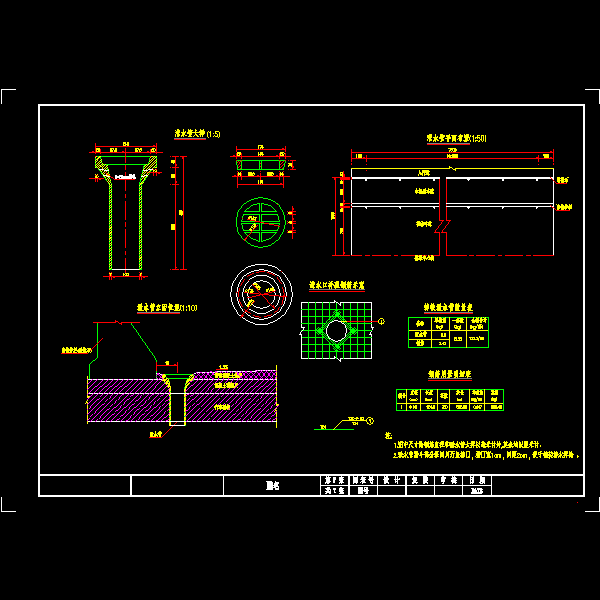

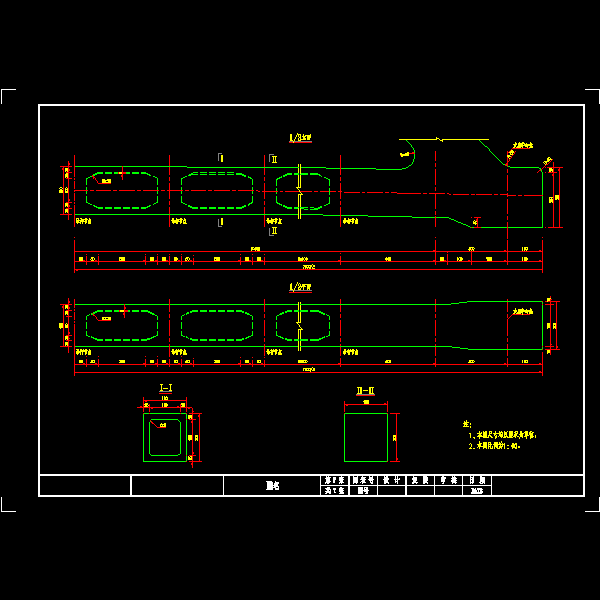

技术标准 　　1． 设计荷载： 　　汽-20，挂-100，人群荷载集度4.0KN/m2。 　　2． 设计行车速度： 　　V=50km/h。 　　3． 桥面宽度： 　　桥面总宽40m：15m行车道 2×3.75m分隔带 2×5m非机动车道 2×3.75m人行道；跨中桥面宽度增加到52m。 　　4． 桥面纵坡： 　　桥面纵坡南北两侧均为1.2%，变坡点设在桥梁跨中，竖曲线半径为R=3000M。 　　5． 桥面横坡： 　　行车道双向、非机动车道单向，横坡均为1.5%，人行道横坡向内侧2%； 　　6． 通航标准： 　　本桥所跨河道通航标准为七级航道，梁底标高为7.198m（黄海标高）。 　　7． 设计洪水频率： 　　本桥为大桥，洪水频率采用1/100。 　　8． 地震烈度： 　　地震基本烈度为7度，构造措施可按8度处理。 　　9． 高程系统： 　　本桥高程均采用黄海高程。 　　 　　1 总说明 　　2 工程数量表 　　3 桥位平面图 　　4 总体布置图 　　5 上部一般构造图 　　6 A拱肋坐标表 　　7 A拱脚节点构造图 　　8 A拱脚预应力钢筋构造图 　　9 A拱脚普通钢筋构造图 　　10 B拱肋坐标表 　　11 B拱脚一般构造图 　　12 B拱脚节点构造图 　　13 B拱脚钢筋构造图 　　14 系杆一般构造图 　　15 系杆预应力筋构造图 　　16 系杆普通钢筋构造图 　　17 中横梁一般构造图 　　18 中横梁预应力筋构造图 　　19 中横梁普通钢筋构造图 　　20 端横梁一般构造图 　　21 端横梁预应力筋构造图 　　22 端横梁普通钢筋构造图 　　23 直吊杆构造图 　　24 斜吊杆构造图 　　25 行车道板钢筋构造图 　　26 桥面现浇层钢筋构造图 　　27 桥台一般构造图 　　28 台帽及挡块钢筋构造图 　　29 承台钢筋构造图 　　30 桥台钻孔桩钢筋构造图 　　31 人行道钢筋构造图 　　32 墙式护栏钢筋构造图 　　33 栏杆构造图 　　34 搭板构造图 　　35 伸缩缝构造图 　　36 泄水管构造图 　　37 支座构造图 　　38 管线布置图 　　39 桥头路基设计图 　　40 桩位布置图
