全套钢筋混凝土拱桥设计图纸构造图,布置图
- 位置：河北
- 编制时间：近代
- 使用性：公路桥
- 跨径大小和多跨总长：30m
- 行车道位置：上承式桥
- 承重构件受力情况：梁桥
- 使用年限：永久性桥
- 材料类型：钢筋砼桥
附件详情
- 01说明

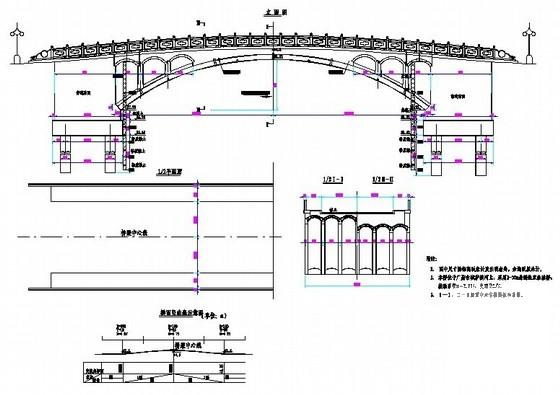

- 02总布置图，

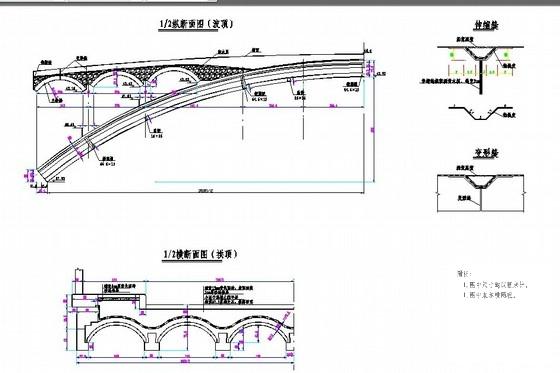

- 03横断面图，
- 04倒T型肋钢筋布置图，
- 05L型肋钢筋布置图，

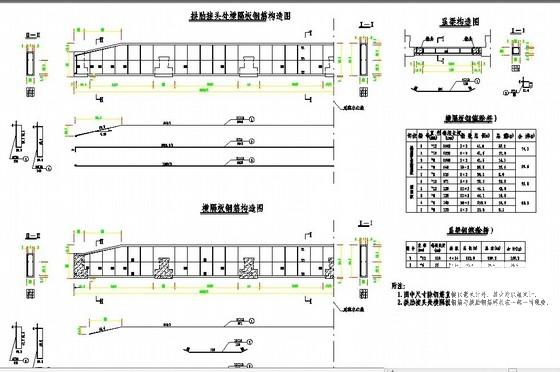

- 06横隔板钢筋构造图，
- 07拱圈坐标，
- 08桥台构造图，
- 09承台及桩构造，

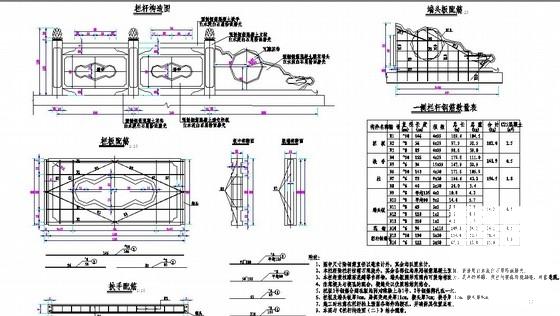

- 10栏杆构造图
附件详情
三、主要技术指标
1、设计荷载：公路-Ⅱ级；
2、桥面宽度：净-7+2x1.5m人行道；
3、地震烈度：7度；
……
，共10张图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢筋混凝土拱桥设计图 - 1 -
钢筋混凝土拱桥设计图 - 2 -
钢筋混凝土拱桥设计图 - 3 -
钢筋混凝土拱桥设计图 - 4
以上是部分截图，请下载附件后查看完整高清内容
