景观拱桥完整CAD设计图纸（10张）

附件详情

桥梁简介：
1.钢筋混凝土板拱,净跨L=6.0m，桥宽B=4.0m；
2.桥型:上部结构主跨为计算跨径L=6.0m钢筋混凝土板拱。副跨2×3米，简支石板桥。主跨下部结构为钻孔灌注桩基础,φ100钻孔灌注桩。
......
主要材料：
1.混凝土：钻孔灌注桩采用C25砼；桥墩承台、拱座采用C30砼；主拱圈采用C35砼;浆砌块石采用M10砂浆。
2.主要钢材：普通钢筋，采用Ⅰ级和 Ⅱ级钢筋，其技术标准应符合建设部有关标准之规定。
......
图纸内容：

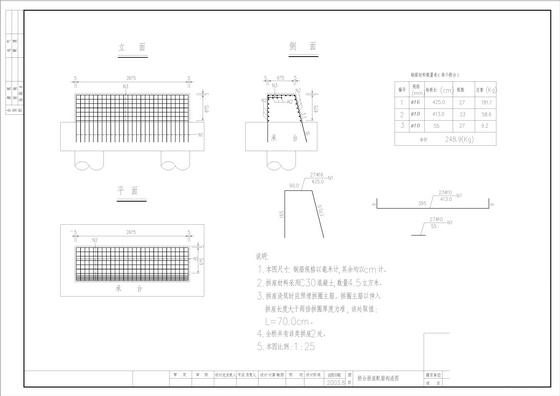

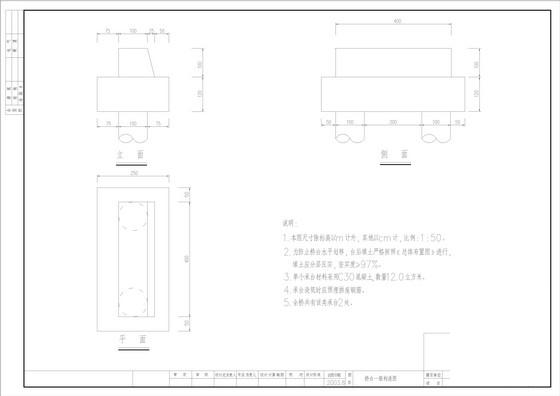

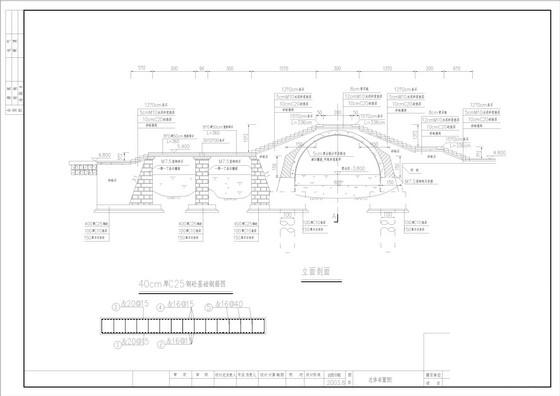

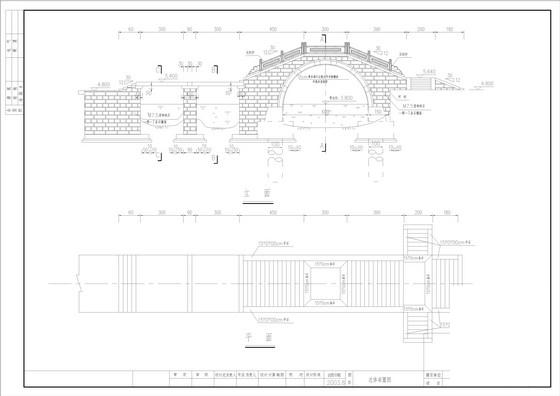

设计总说明、总体布置图、桥台一般构造图、桥台桩配筋图、桥台承台钢筋构造图、桥台拱座配筋构造图、拱圈配筋构造图、细部结构构造图。
......
，共10页。
