5跨钢筋砼实腹式圆弧景观拱桥完整设计CAD图纸（17张）

附件详情

桥梁概况：
1.设计荷载：车辆荷载：城-B；人群荷载：5kPa；栏杆荷载：竖向荷载为1.2kN/m;水平荷载为2.5kN/m；

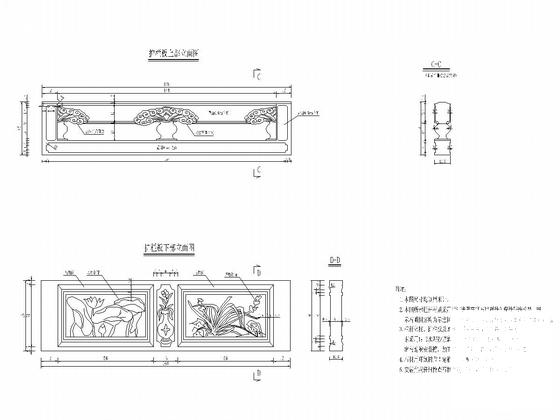

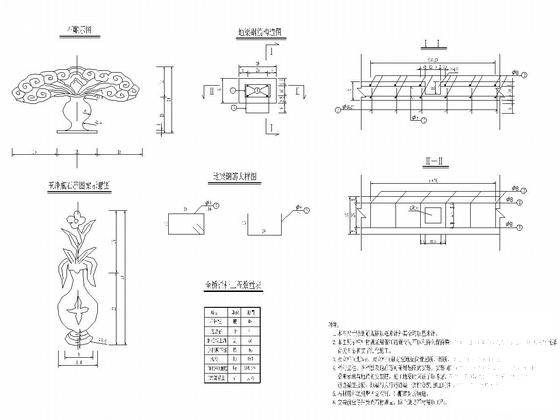

2.图中栏杆仅为示意，具体构造见相关设计图纸；

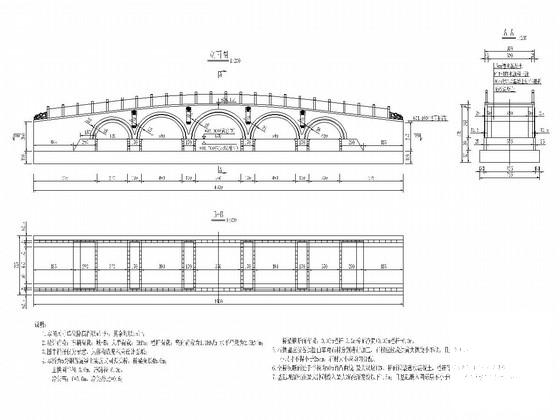

3.本桥为5跨钢筋混凝土实腹式圆弧拱桥，桥梁全长45.0m；

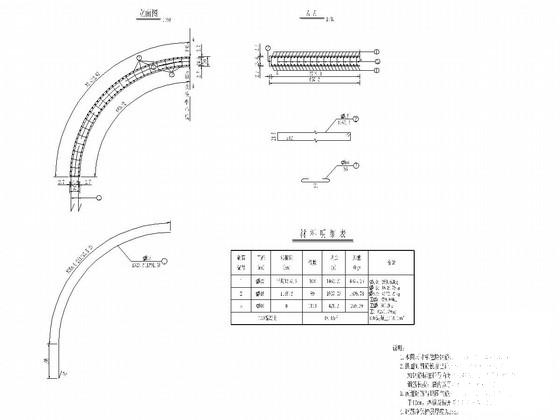

主拱圈半径=3.0m，净跨径=6.0m，
净矢高：f=3.0m，净矢跨比=0.5；
桥梁横断面布置：0.35m栏杆+5.3m桥面净宽+0.35m栏杆=6.0m。

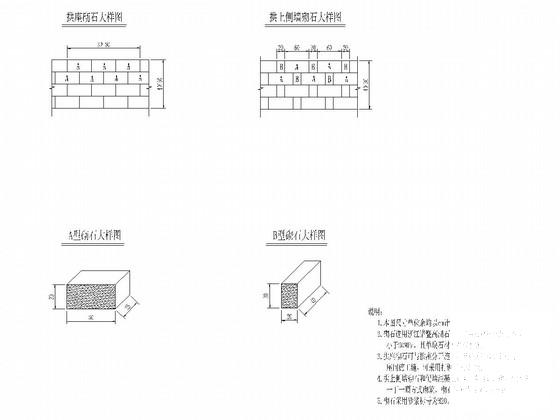

4.石拱圈应按各拱圈曲率对石材分别进行加工，石材应做成拱背大拱腹小形状，且拱腹侧最小尺寸不得小于25cm，石材大小应均匀分配。
5.全桥纵断面处于半径为90m的凸曲线,最大纵坡12%，桥面铺装透水混凝土，栏杆等应根据竖曲线作相应调整。
6.基础埋深应在最大冲刷线入最大冻融深度线以下1.5m；且基础嵌入圆砾层不小于0.5m，地基承载力不小于300kPa。
......
，共17张CAD设计图。
