m圆弧线钢筋混凝土板拱桥设计CAD图纸

资料简介
赚取积分

图纸内容：　　00设计说明　　01全桥工程数量表　　02 桥型总体布置图　　03 中孔主拱圈上部构造图　　04 边孔主拱圈上部构造图　　05 主拱圈一般构造图　　06-10 主拱圈钢筋布置图　　11-16 附拱圈图　　17 边孔拱上横墙一般构造图　　18 墩上横墙一般构造图构造图　　19~23横梁及横墙布置图　　24~27 横梁钢筋布置图　　28-29 钢筋砼板构造图　　30 桥墩一般构造图　　31 桥墩钢筋布置图　　32 桥台一般构造图　　33 桥台拱座钢筋布置图　　34 中孔桥面铺装布置图　　35 桥面结构、拱上侧墙及锥坡构造图　　36 伸缩缝、护拱及排水一般构造图　　37 栏杆构造图

以下是附件的其中一部分截图，共16张，您也可以搜索更多您想要的资源

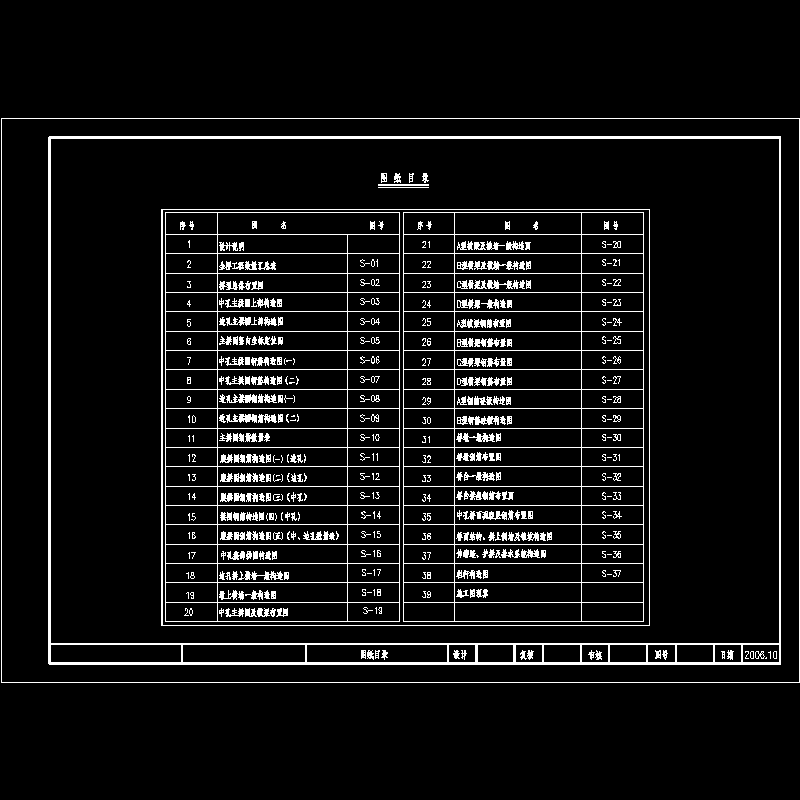

00 图纸目录.dwg

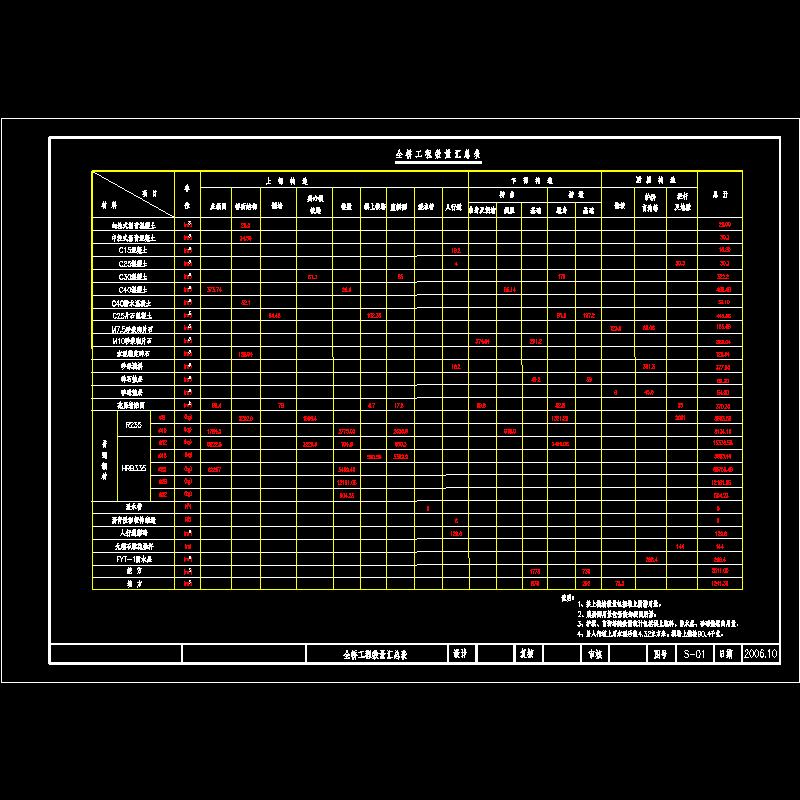

01全桥工程数量表.dwg
02 桥型总体布置图.dwg

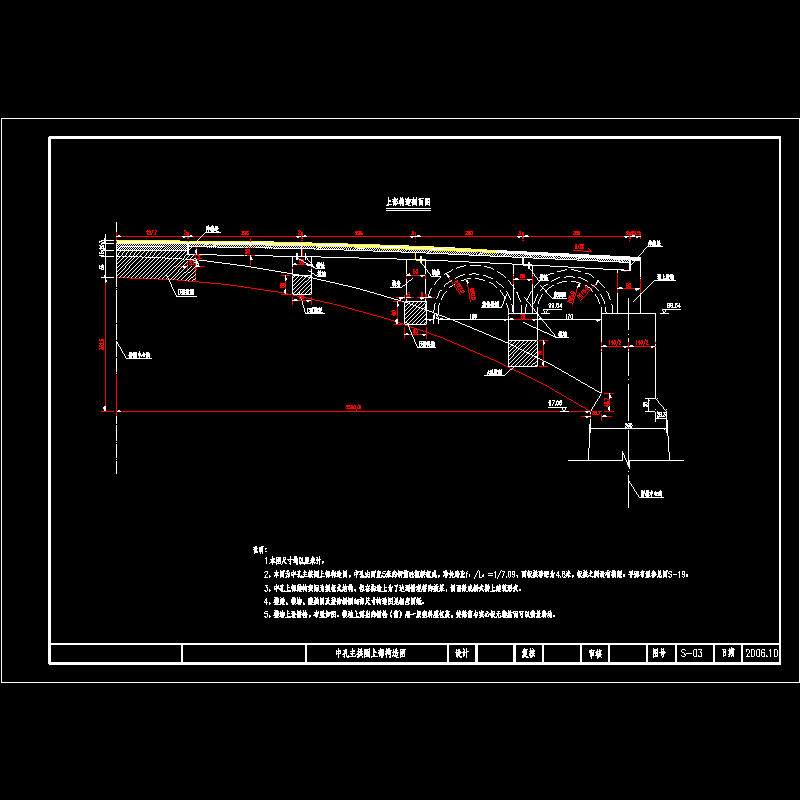

03 中孔主拱圈上部构造图.dwg

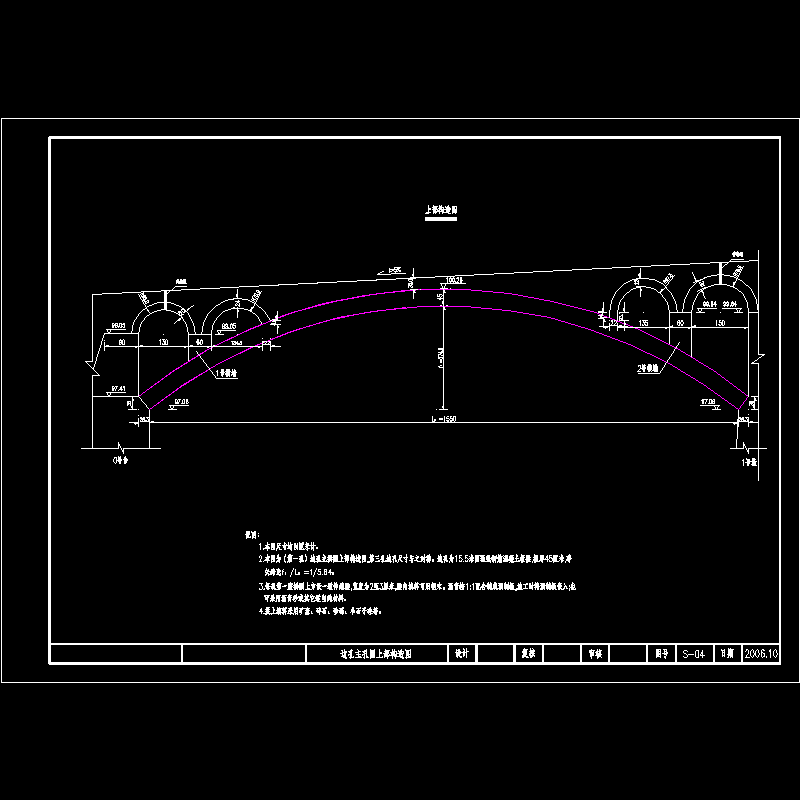

04 边孔主拱圈上部构造图.dwg
11-16 附拱圈图.dwg
17 边孔拱上横墙一般构造图.dwg
28-29 钢筋砼板构造图.dwg
30 桥墩一般构造图.dwg
31 桥墩钢筋布置图.dwg
32 桥台一般构造图.dwg
33 桥台拱座钢筋布置图.dwg
34 中孔桥面铺装布置图.dwg
35 桥面结构、拱上侧墙及锥坡构造图.dwg
36 伸缩缝、护拱及排水一般构造图.dwg
37 栏杆构造图.dwg

以上是部分截图，请下载附件后查看完整高清内容
