3孔（15.52515.5米）圆弧线钢筋混凝土板拱桥CAD施工图纸35张.dwg

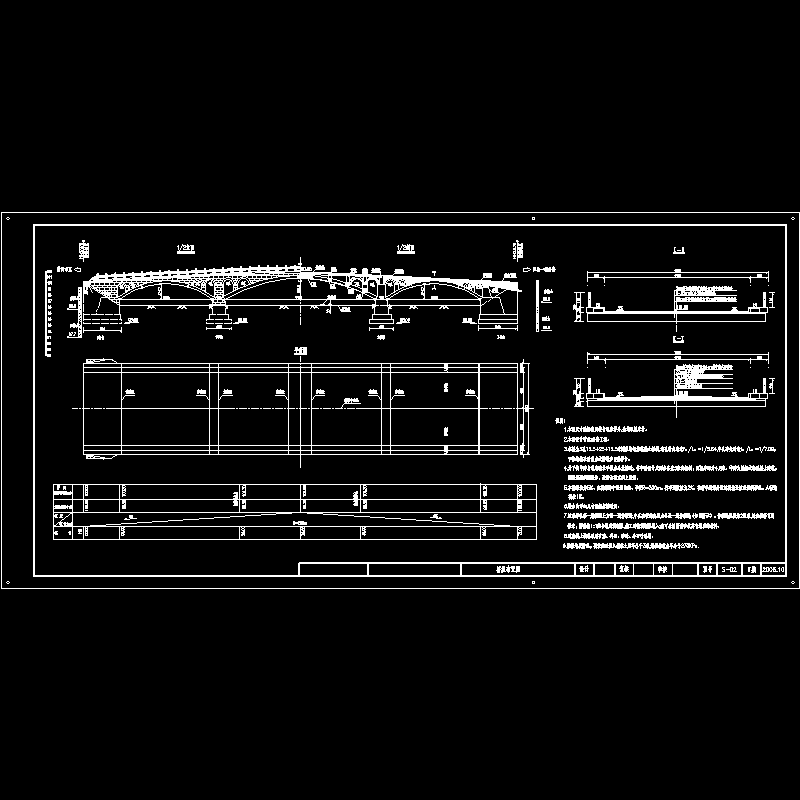

附件详情 设计说明 全桥工程数量汇总表 桥型总体布置图 中孔主拱圈上部构造图 边孔主拱圈上部构造图 主拱圈竖向坐标定位图 中孔主拱圈钢筋构造图（二） 边孔主拱圈钢筋构造图（二） 主拱圈钢筋数量表 腹拱圈钢筋构造图(-)（边孔） 腹拱圈钢筋构造图(二)（边孔） 腹拱圈钢筋构造图(三)（中孔） 拱圈钢筋构造图(四)（中孔） 腹拱圈钢筋构造图(五)（中、边孔数量表） 中孔装饰拱圈构造图 边孔拱上横墙一般构造图 墩上横墙一般构造图 中孔主拱圈及横梁布置图 A型横梁及横墙一般构造图 B型横梁及横墙一般构造图 C型横梁及横墙一般构造图 D型横梁一般构造图 A型横梁钢筋布置图 B型横梁钢筋布置图 C型横梁钢筋布置图 D型横梁钢筋布置图 A型钢筋砼板构造图 B型钢筋砼板构造图 桥墩一般构造图 桥墩钢筋布置图 桥台一般构造图 桥台拱座钢筋布置图 中孔桥面现浇层钢筋布置图 桥面结构、拱上侧墙及锥坡构造图 伸缩缝、护拱及排水系统构造图 栏杆构造图
