1-8.0m钢筋混凝土板拱桥CAD施工图纸(9张)

附件详情

项目概要:
全桥为一孔8米钢筋混凝土板拱,在桥两侧以麻石饰面,装饰成实腹式石拱桥。
1.上部结构:上部采用一跨8.0m钢筋混凝土板拱。
2.下部结构:采用矩形扩大基础,下垫碎石垫层。
......
技术标准:
1、设计荷载: 汽-10,人群3.5KN/m2
2、桥梁宽: 0.3mx2护轮带+5m人行小道
3、地震基本烈度7°,地震加速度a=0.15g
......
,共9张CAD设计图。

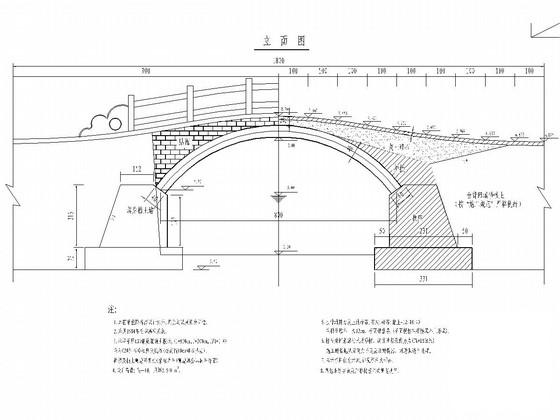

桥型总体布置图

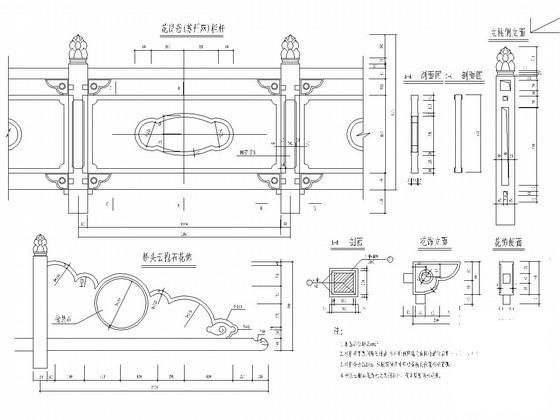

栏杆设计图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 1-8.0m钢筋混凝土板拱桥CAD施工图纸(9张) - 1
    第 1 张图

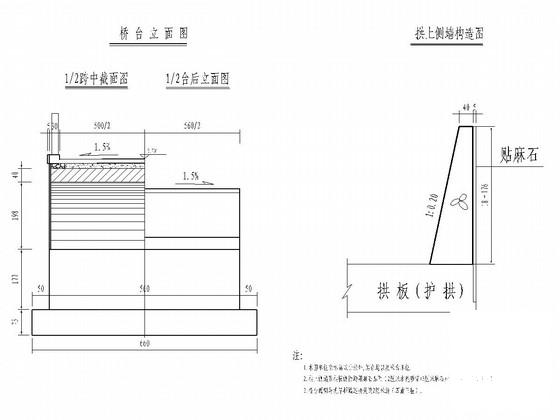

  • 1-8.0m钢筋混凝土板拱桥CAD施工图纸(9张) - 2
    第 2 张图
  • 1-8.0m钢筋混凝土板拱桥CAD施工图纸(9张) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
