16米钢筋混凝土拱桥CAD施工图纸.dwg

本桥跨径为16米,采用等截面圆弧线双铰拱,拱轴线半径R=11.95米,拱圈厚50cm,拱圈底10cm青石板装饰面,总计厚60cm,矢跨比为1/5。桥台基础采用双排钻孔灌注桩。离水层采用防水土工布涂双面沥青做法。为减轻自重,拱上填料采用掺5%石灰粉煤灰填筑。   墩台钢筋构造图.dwg   拱铰构造钢筋布置图.dwg   拱圈钢筋布置图.dwg   桥梁装饰材料图.dwg   桥台构造图.dwg   桥台桩配筋构造图.dwg   桥型布置图.dwg   伸缩缝处防水层.dwg   石栏板设计图.dwg   石栏杆.dwg   台后防滑块钢筋布置图.dwg

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

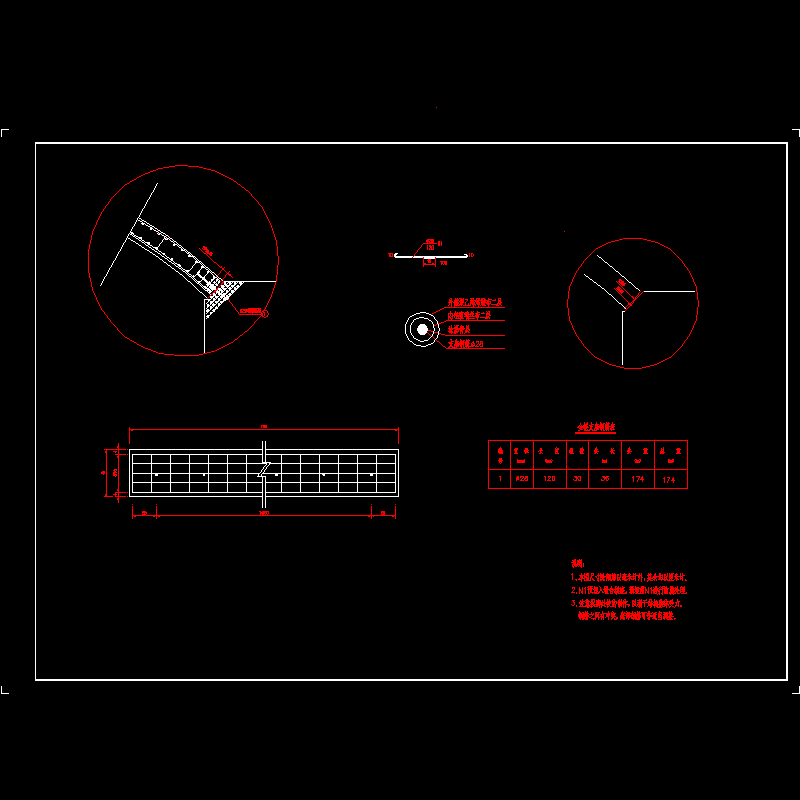

  • 拱铰构造钢筋布置图.dwg
    拱铰构造钢筋布置图.dwg

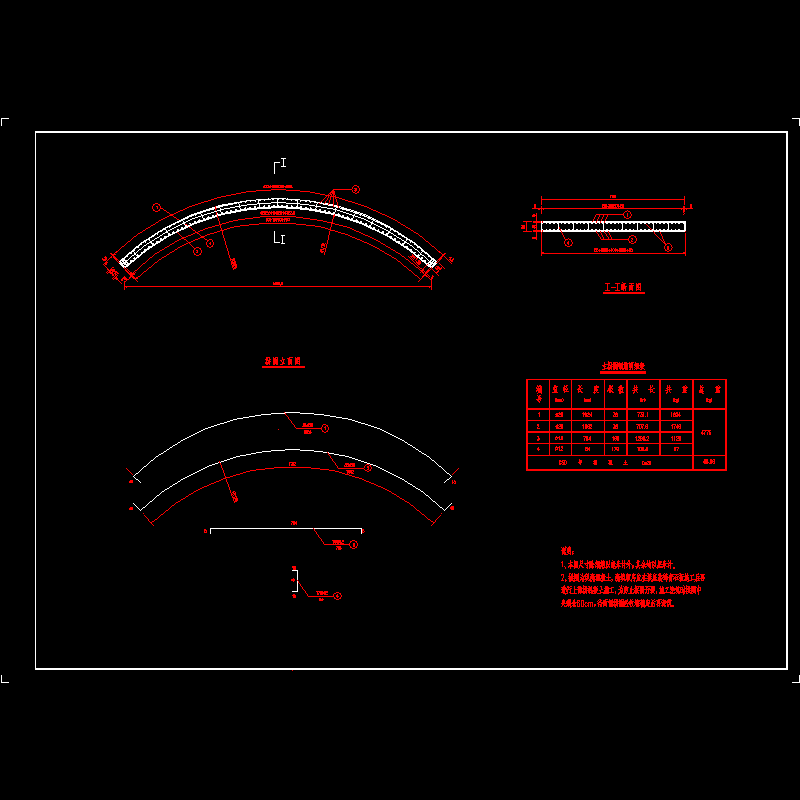

  • 拱圈钢筋布置图.dwg
    拱圈钢筋布置图.dwg

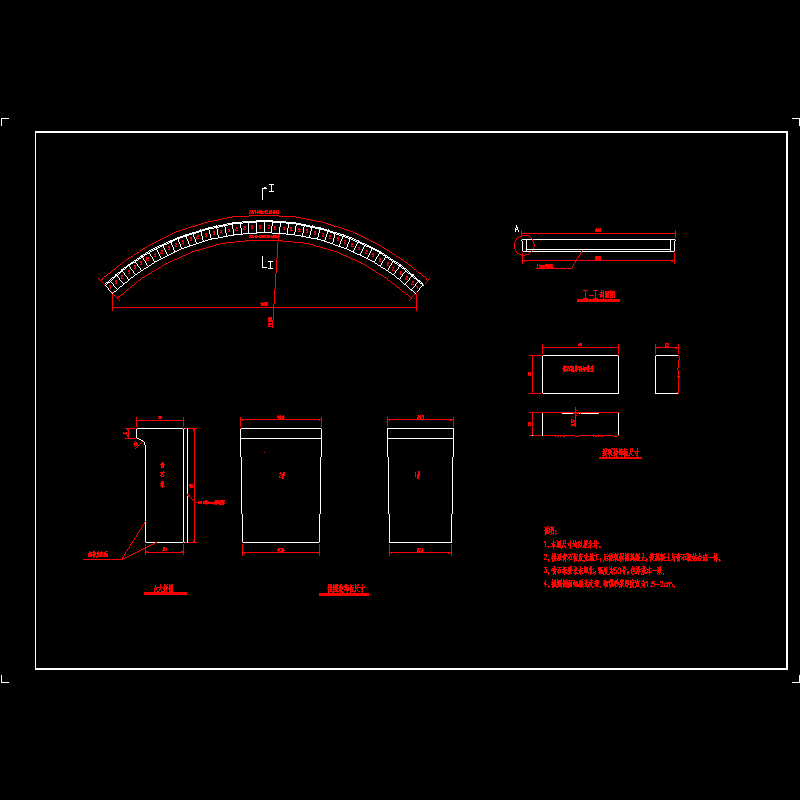

  • 桥梁装饰材料图.dwg
    桥梁装饰材料图.dwg

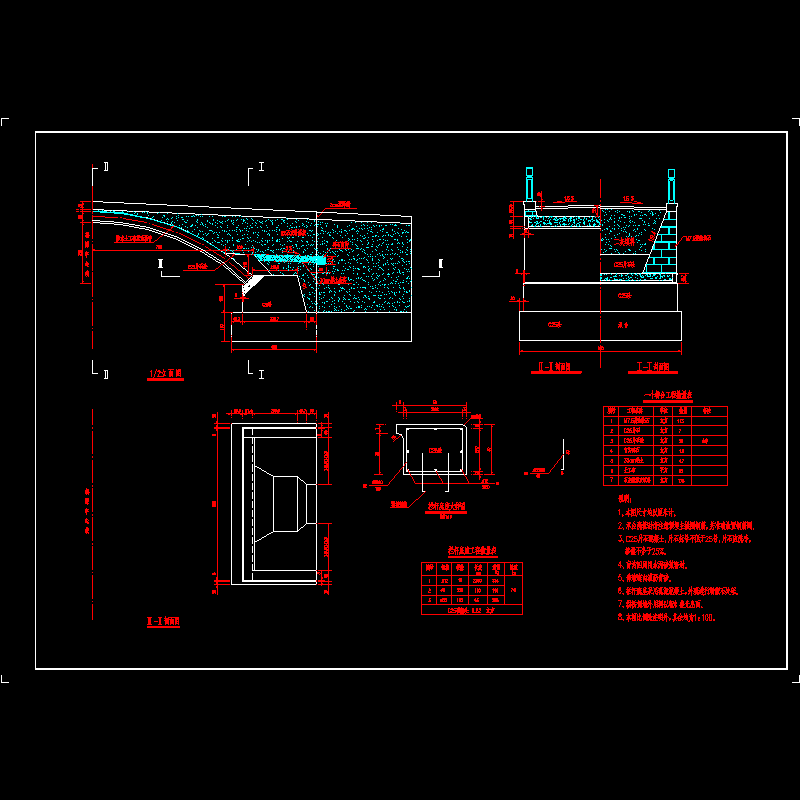

  • 桥台构造图.dwg
    桥台构造图.dwg

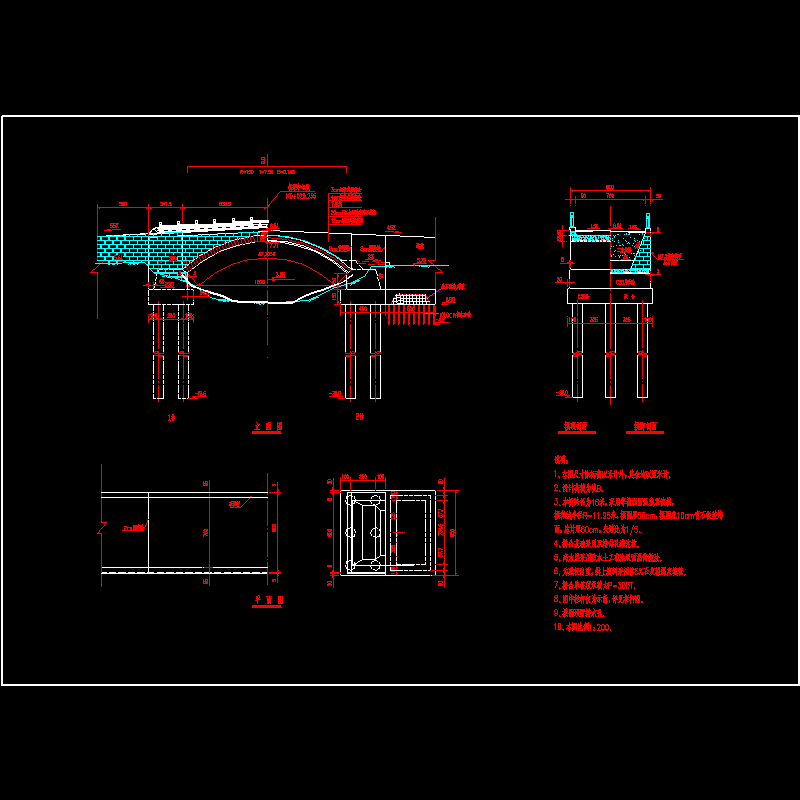

  • 桥型布置图.dwg
    桥型布置图.dwg
  • 伸缩缝处防水层.dwg
    伸缩缝处防水层.dwg
  • 石栏板设计图.dwg
    石栏板设计图.dwg
  • 石栏杆.dwg
    石栏杆.dwg
  • 台后防滑块钢筋布置图.dwg
    台后防滑块钢筋布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
