50m钢筋混凝土上承式刚架拱桥通用标准图纸（天桥）.dwg

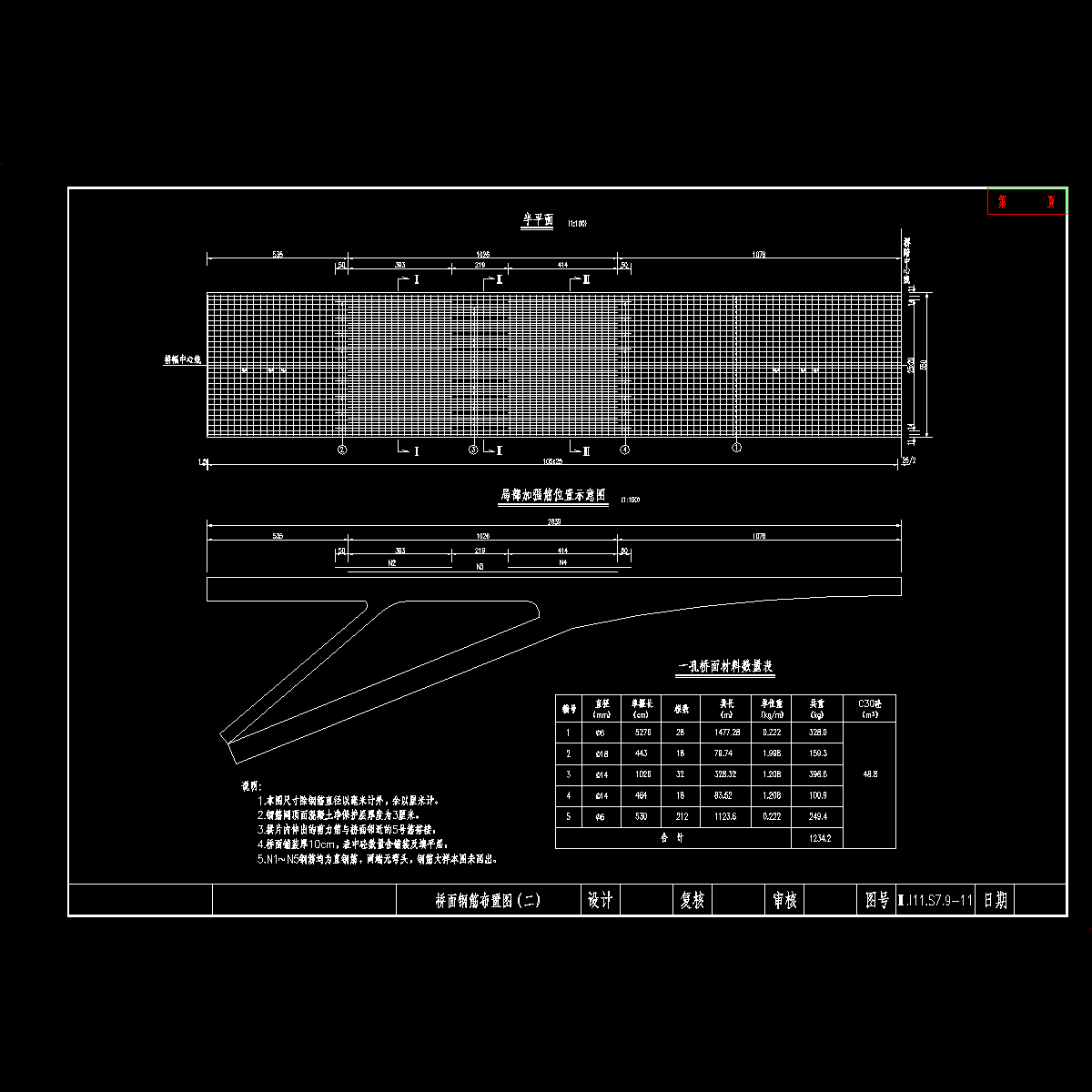

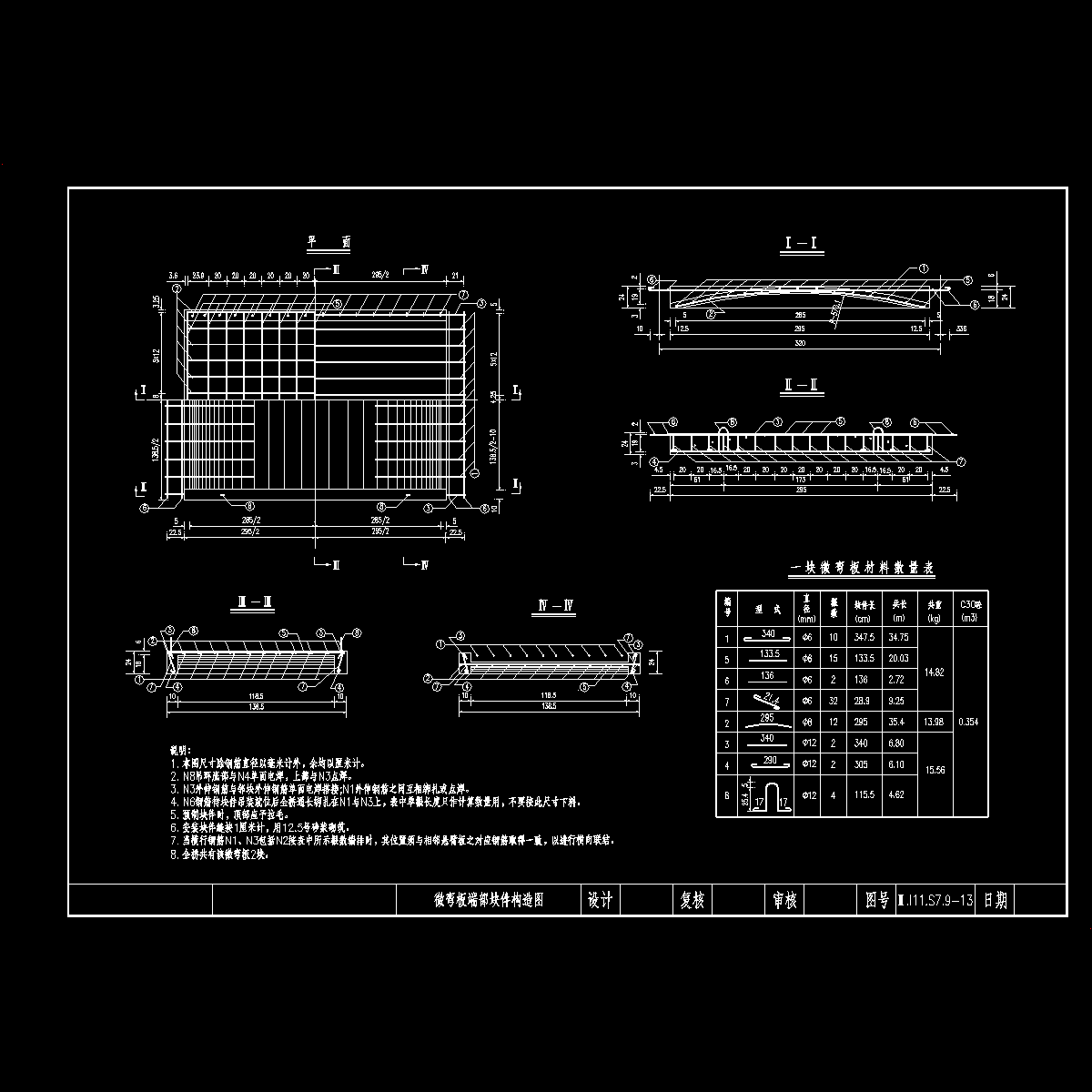

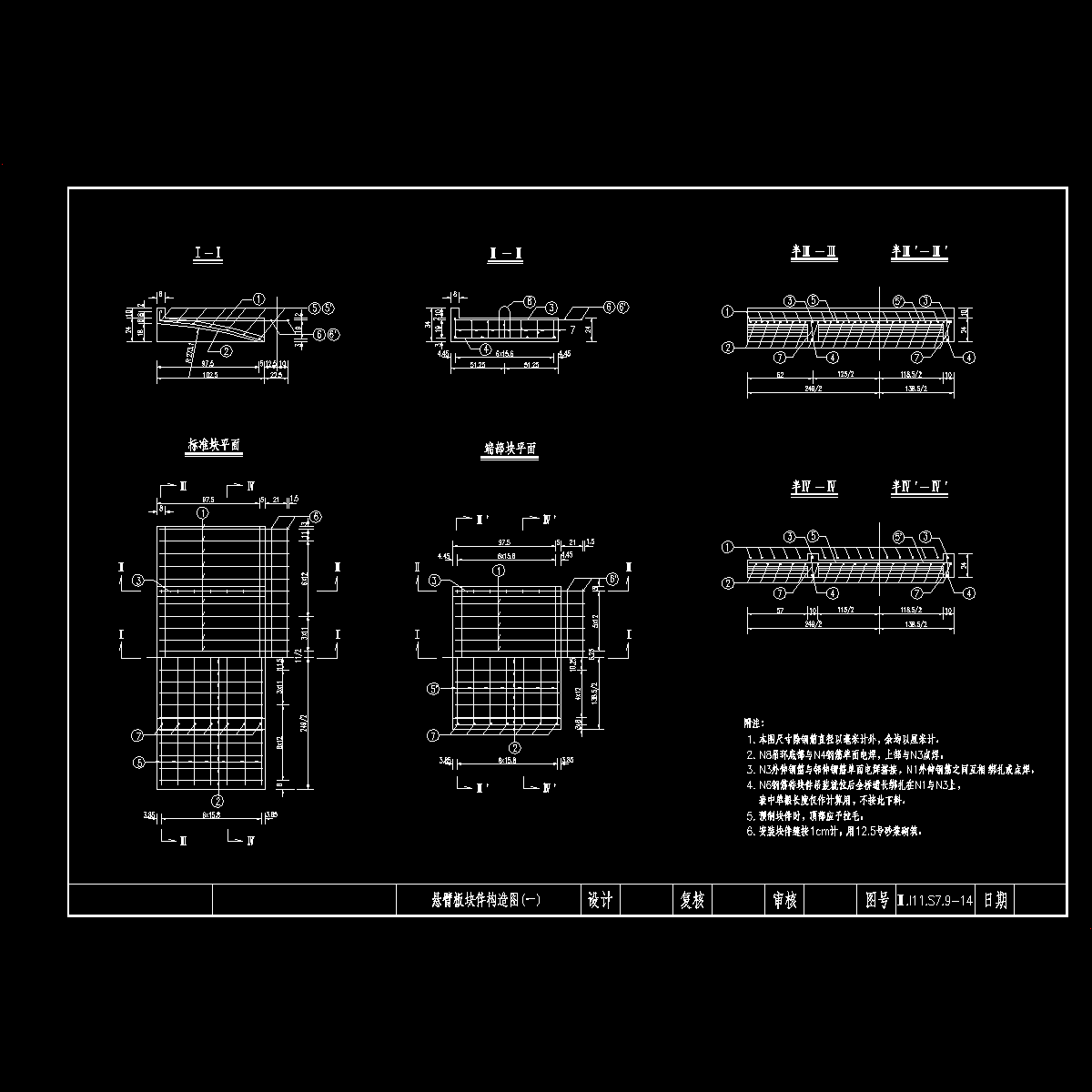

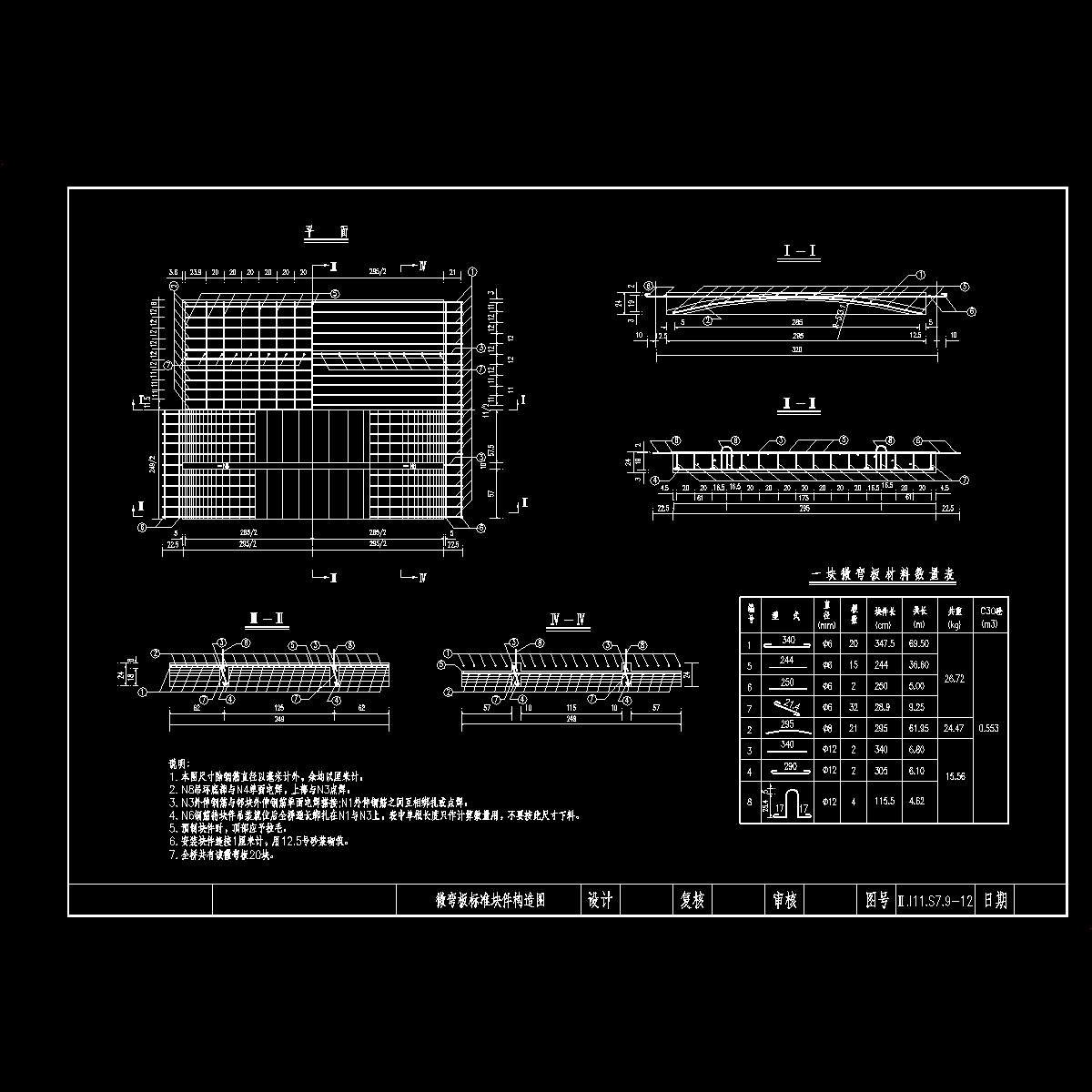

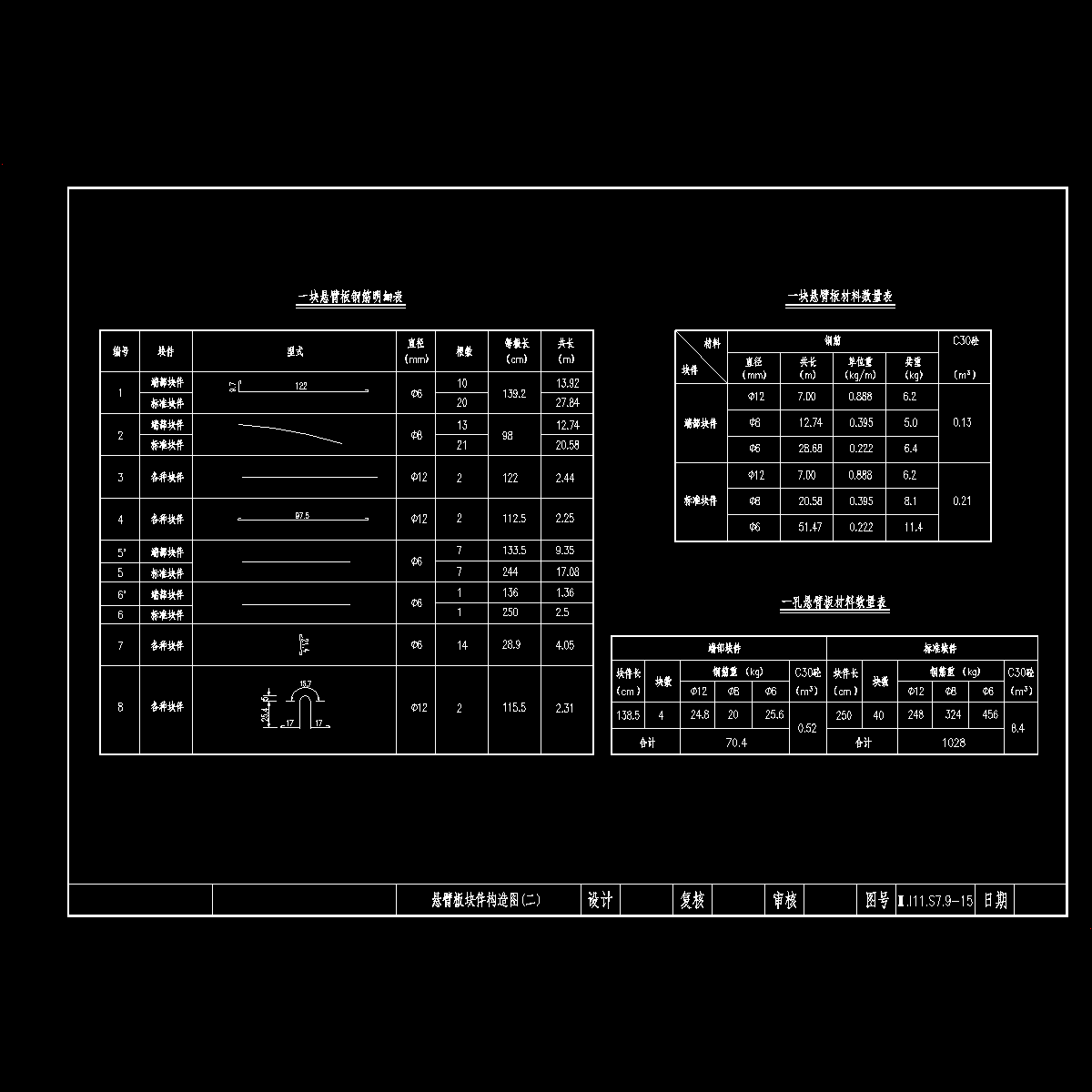

附件详情 一、技术标准 　　1、设计标准： 　　1）桥面宽度：0.5m（防撞栏杆） 4.5m 0.5m（防撞栏杆）。 　　2）桥　　长：62.88米。 　　2）设计荷载：汽-15级，挂-80。 　　3）桥面纵坡：平坡。 　　4）桥面横坡：双向1.5%。 　　二、主要材料 　　桥面铺装：30#防水混凝土 　　拱片、微弯板、悬臂板、横系梁：30号预制混凝土 　　填平层：30号现浇混凝土 　　拱片接头：40号现浇混凝土 　　桥台基础：20#片石混凝土 　　台　　身：20#片石混凝土 　　拱　　座：40#混凝土 　　台 帽：40#混凝土 　　支 座：采用250×350×42mm板式橡胶支座。 　　钢 筋：Ⅰ级、Ⅱ级 　　伸 缩 缝：TST伸缩缝。 　　三、设计施工要点 　　1、采用预制构件有支架安装的施工方法设计。 　　2、分段与接头：除桥面填平层及接头为现浇混凝土外，其余均为预制混凝土构件，拱腿、斜撑及弦杆均为一般预制，实腹段分为两段，在拱顶实腹段与拱腿、弦杆与拱腿接头处均采用钢板接头，其余为钢筋焊接现浇混凝土接头。 　　3、主要预制构件均采用卧式浇筑，起吊时除实腹段在空中翻身外，余可直接翻身就位。 　　4、预拱度为L/800，实腹段范围内接二次抛物线分配，拱腿范围内接直线变化，在现浇和安装时形成预拱度。施工中应特别注意安装拼接与桥面设计高程的控制。 　　5、为了保证整体受力，必须重视预制拱片与现浇混凝土桥面结合处的处理，预制拱片的凸出部分表面必须凿毛。 　　6、基础均采用混凝土明挖扩大基础，桥台基础按地基容许承载力不低于450KPa设计。 　　7、桥台施工时，台后填土应在背墙混凝土达到设计强度后才能施工，台后填土必须按照规定的密实度90%分层夯实。 　　8、为保证结构竣工后尺寸准确，支架应遵循《公路桥涵施工技术规范》预留施工拱度。 　　四、资料包含内容： 　　 图纸一览表、说明、50米刚架拱天桥桥型图、横向布置、拱片、横系梁一般构造图、拱片钢筋布置图、拱片接头及横系梁构造、桥面钢筋布置、微弯板标准块件图、微弯板端部块件图、悬臂板块件构造、桥台一般构造、拱座配筋图、台帽钢筋构造图、TST伸缩缝构造图、天桥材料数量表…… 　　 共18张CAD图纸，拱片、横系梁一般构造图 拱片钢筋布置图
