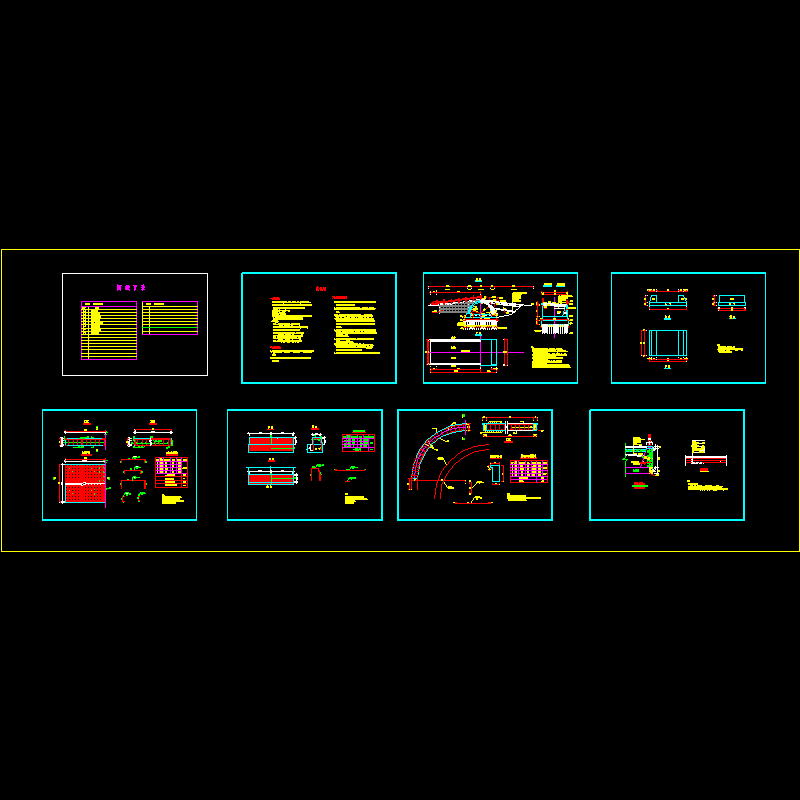

公路钢筋混凝土板拱桥设计CAD图纸

附件详情

一.设计标准:
1.桥梁全长28.558米,净跨L=6.0m，桥宽B=6.9m,其中车行道6.0m。
2.桥型:上部结构采用钢筋混凝土板拱.主拱圈高度为45cm,矢跨比1:2,主拱圈采用圆弧线.下部结构采用60cm×60cm松木桩扩大基础；
3.设计荷载：汽--10，拖--50
4.通航标准：无通航标准。
5.充分考虑小区小品桥型的美观要求，桥面线型采用R=14米的凸型圆曲线与R=59.24米的凹型圆曲线相连，并与两边零坡引道接顺。
