公路等截面悬链线箱形拱桥设计图纸

  • 使用性:公路桥

  • 承重构件受力情况:拱桥

  • 材料类型:钢筋砼桥

附件详情

  • 01 说明

  • 02 全桥工程数量表

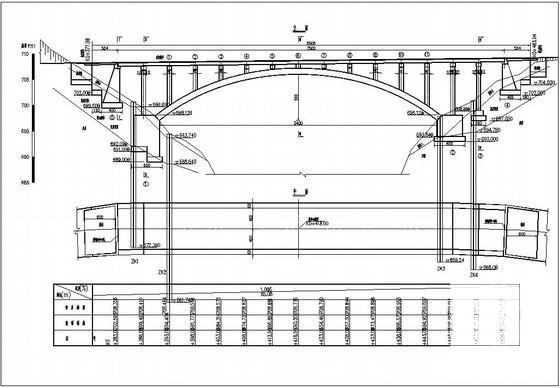

  • 03~05 桥型布置图

  • 06 主拱圈一般构造图

  • 07 主拱圈坐标表

  • 08 主拱圈节段划分示意图

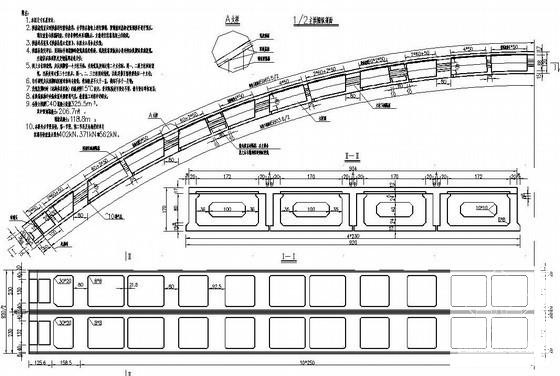

  • 09 拱箱钢筋布置图(一)

  • 10 拱箱钢筋布置图(二)

  • 11 拱箱接头钢筋布置图

  • 12 拱箱顶板、盖板、横隔板钢筋布置图

  • 13 拱脚一般构造图

  • 14 拱脚接头钢筋布置图

  • 15 1号拱座一般构造图

  • 16 2号拱座一般构造图

  • 17 拱座封脚钢筋布置图

  • 18 拱座、立柱坐标表

  • 19 拱上立柱一般构造图

  • 20 拱上立柱帽梁钢筋布置图

  • 21 拱上1~5、7~11立柱钢筋布置图

  • 22 拱上6号立柱钢筋布置图

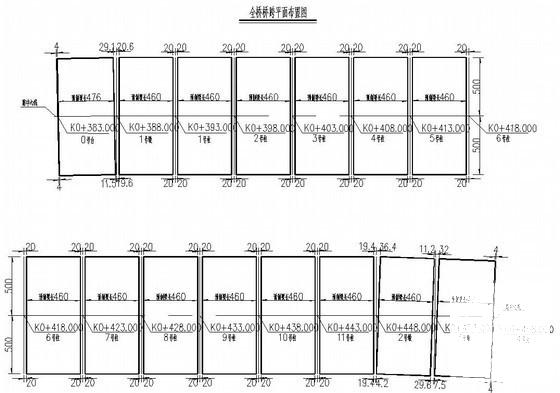

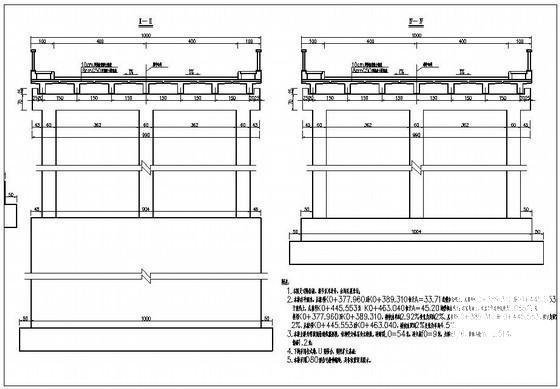

  • 23 全桥桥跨 平面布置图

  • 24 全桥行车道梁平面布置示意图

  • 25 行车道梁一般构造图

  • 26 A类小T梁钢筋布置图

  • 27 B类小T梁钢筋布置图

  • 28 C类小T梁钢筋布置图

  • 30 行车道纵梁横隔板钢筋布置图(一)

  • 31 行车道纵梁横隔板钢筋布置图(二)

  • 32 行车道纵梁连接钢板构造图

  • 33 行车道纵梁固结处现浇连续段钢筋布置图

  • 34 行车道梁现浇桥面板钢筋布置图

  • 35 桥面连续钢筋布置图

  • 36 拱轴线预拱度示意图

  • 37 桥墩墩柱中心坐标表

  • 38 0号桥台一般构造图

  • 39 4号桥台一般构造图

  • 40 0号桥台台帽钢筋布置图

  • 41 1号桥台台帽钢筋布置图

  • 42 1、2号桥墩一般构造图

  • 43 3号桥墩一般构造图

  • 44 桥墩墩帽钢筋布置图

  • 45 桥墩墩柱钢筋布置图

  • 46 3号桥墩基础钢筋布置图

  • 47 桥面排水布置图

  • 48~50 人行道总体布置图

  • 51 0号桥台搭板一般构造图

  • 52 4号桥台搭板一般构造图

  • 53 0号桥台搭板钢筋布置图

  • 54 4号桥台搭板钢筋布置图

  • 55 支座安装示意图

  • 56 支座垫石钢筋布置图

  • 57 桥台伸缩缝构造图

  • 58、59 栏杆一般构造(一)~(二)

  • 60 拱箱吊装示意图

附件详情

本桥主桥为等截面悬链线箱形拱,结构受力体系为无铰拱。净跨径L0=54米,净矢高f0=9米,矢跨比1/6,拱轴系数m=2.514,箱高1.2米。拱上设立柱,行车道梁为T形梁,理论跨径为5米,小T梁为先简支后连续结构,柱、梁在拱顶固接,其它地方释放。
下构采用柱式墩、U形桥台、明挖扩大基础。
本桥线型较复杂,特别是平面与横坡的变化。平面是通过调整纵向小T梁之间的湿接缝宽度来满足线型变化;横坡是通过调整拱上立柱及墩柱帽梁横坡来实现的。
