16m等截面圆弧线双铰拱桥设计套图纸
附件详情
本桥跨径为16米，采用等截面圆弧线双铰拱，拱轴线半径R=11.95米，拱圈厚50cm，拱圈底10cm青石板装饰面，总计厚60cm，矢跨比为1/5。
桥台基础采用双排钻孔灌注桩。离水层采用防水土工布涂双面沥青做法。
......
设计于，共12张CAD设计图。

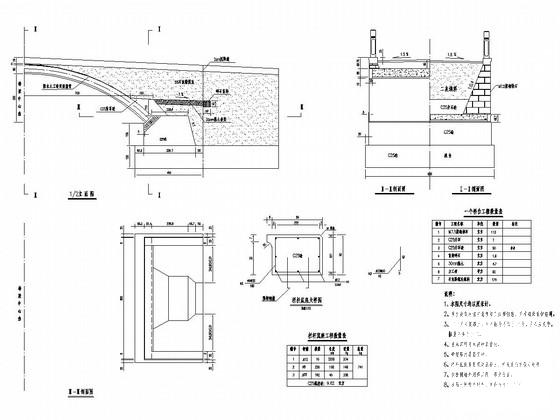

桥台构造图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

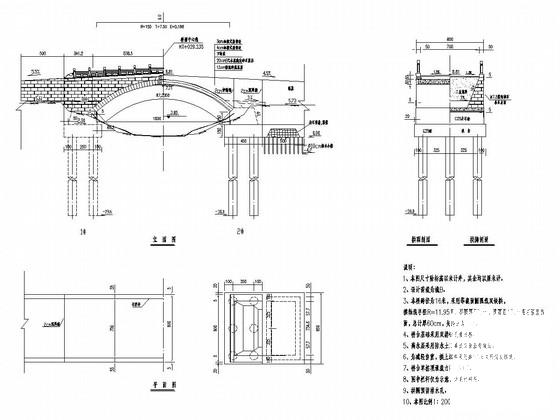

拱桥设计图纸 - 1 -
拱桥设计图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.69 MB
- 收藏次数：0
-
文件名称：
附件-996008667989867705.rar
