30m无铰双曲拱桥全套CAD施工图纸（19张）

附件详情

技术标准：
1）设计荷载：汽－20，挂-100；人群荷载: 4KN/m2。
2）桥　　型：跨径为30m净矢跨比为1/6的钢筋混凝土双曲拱桥。
3）桥面宽度：0.3m（栏杆） 1.5m（人行道） 7.0m 1.5m（人行道） 0.3m（栏杆）。
4）桥　　长：42.98米。

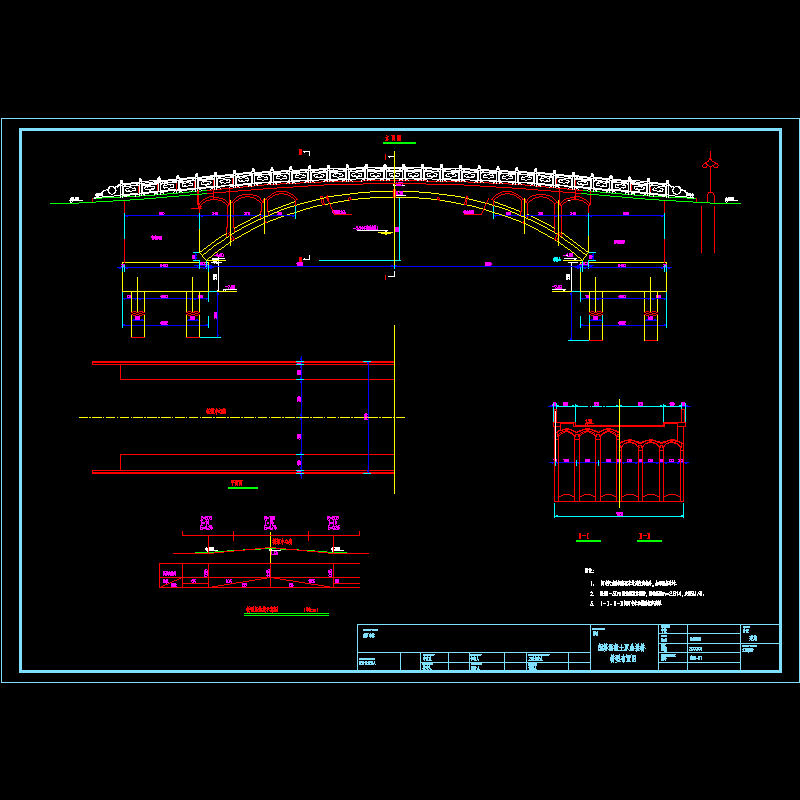

5）桥面纵坡：见桥形布置图。
6）桥面横坡：双向2%。
......
设计要点：

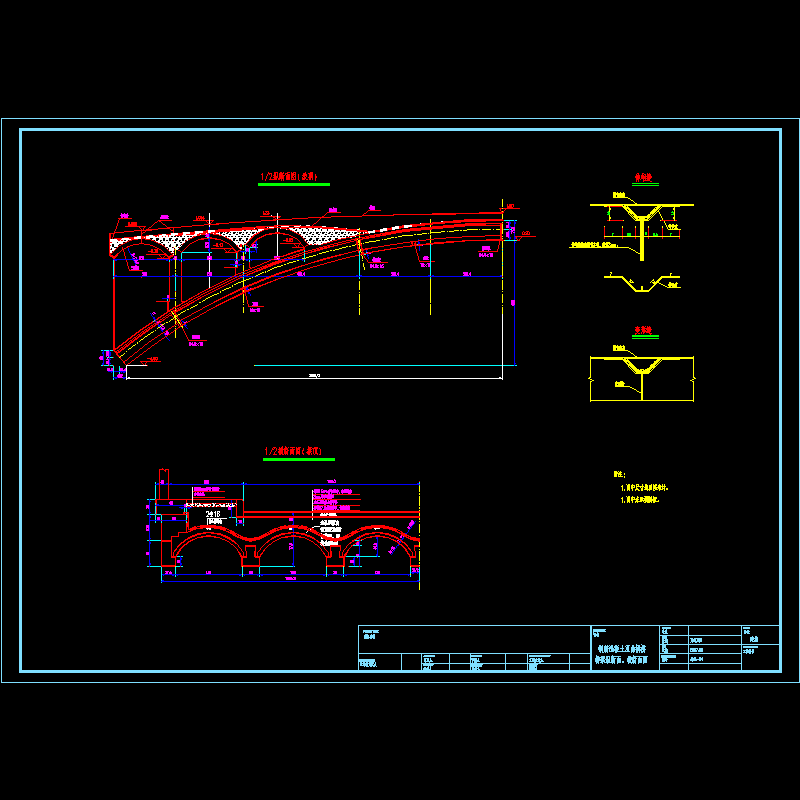

本桥为无铰双曲拱桥，桥台与拱座结为一体，下部采用桩基。
......

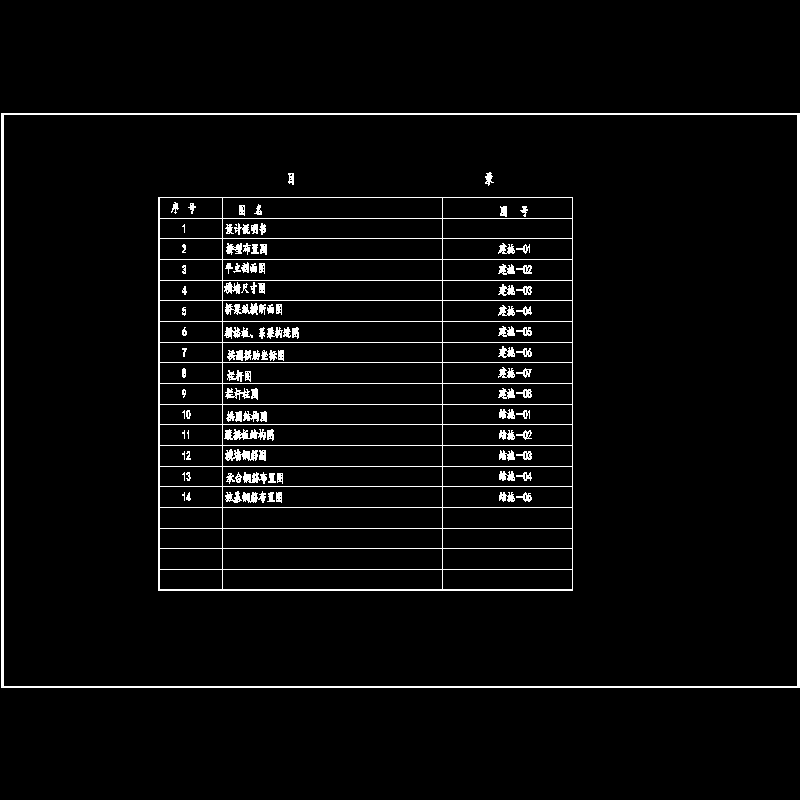

设计于2007年，共包含CAD设计图19张。
